ENDÜKTÖR ONARIMI

Kolektörlü motor arızalandığında bakışlar hep dönen parçaya çevrilir: endüvi, kolektör, fırçalar. Peki hiç hareket etmeyen, gövdeye vidalanmış duran sargı — endüktör — neden yanar? Cevap basittir: seri motorda endüviden geçen her amper, endüktörden de geçer. Zorlanan matkabın çektiği aşırı akım, iki sargıyı aynı anda pişirir; üstelik endüktör, gövdeye sarılı olduğu için soğuması daha zordur. Bu yazı, üniversal ve DC motorların kutup sargılarındaki arızaların bulunmasını ve onarımını ele alıyor.

Endüktörün Görevi ve Ölüm Nedenleri

Endüktör, motorun manyetik alanını üreten sabit sargı grubudur: gövde içindeki kutup pabuçlarına sarılmış, birbirine seri bağlı bobinler. Ölüm nedenleri sıralıdır. Aşırı ısı: uzun süreli zorlanma vernik yalıtımını gevretir; önce sarımlar arası kısa devre, sonra tam yanık gelir. Titreşim: gevşek yatan bobin, her çalışmada mikron mikron sürtünür ve yıllar içinde teli açar. Nem ve iletken toz: özellikle karbon tozu — fırçaların hediyesi — sargı ile gövde arasına kaçak yolu döşer. Belirtiler de karakteristiktir: güç kaybı ve aşırı ısınma (sarım kısa devresi), motorun hiç dönmemesi (kopukluk), kaçak akım rölesinin atması (gövde kaçağı).

Üç Arıza, Üç Test

• Kopukluk — süreklilik testi: Multimetre, seri sargı zincirinin iki ucuna bağlanır; sonsuz direnç kopukluğu söyler. Kopuğun yeri bobin bobin daraltılır — çoğu zaman suçlu telin kendisi değil, bobinler arası bağlantı lehimi ya da klemens ucudur.
• Sarım kısa devresi — karşılaştırma: Sağlam bobinlerin dirençleri birbirine çok yakındır. Bobin dirençleri tek tek ölçülüp kıyaslanır; belirgin düşük okunan bobin, sarımları birbirine değmiş demektir. Küçük dirençlerde multimetre yanıltabilir — asıl hakem, gerilim düşümü yöntemidir.
• Gövde kaçağı — yalıtım testi: Sargı ucu ile temiz gövde metali arasında ölçüm yapılır; yüksek dirençli test cihazıyla (meger) yapılan ölçüm, multimetrenin göremediği zayıf yalıtımı da yakalar. Kaçaklı endüktör, onarılmadan asla enerjilenmez.

Klasik Hakem: Gerilim Düşümü Yöntemi

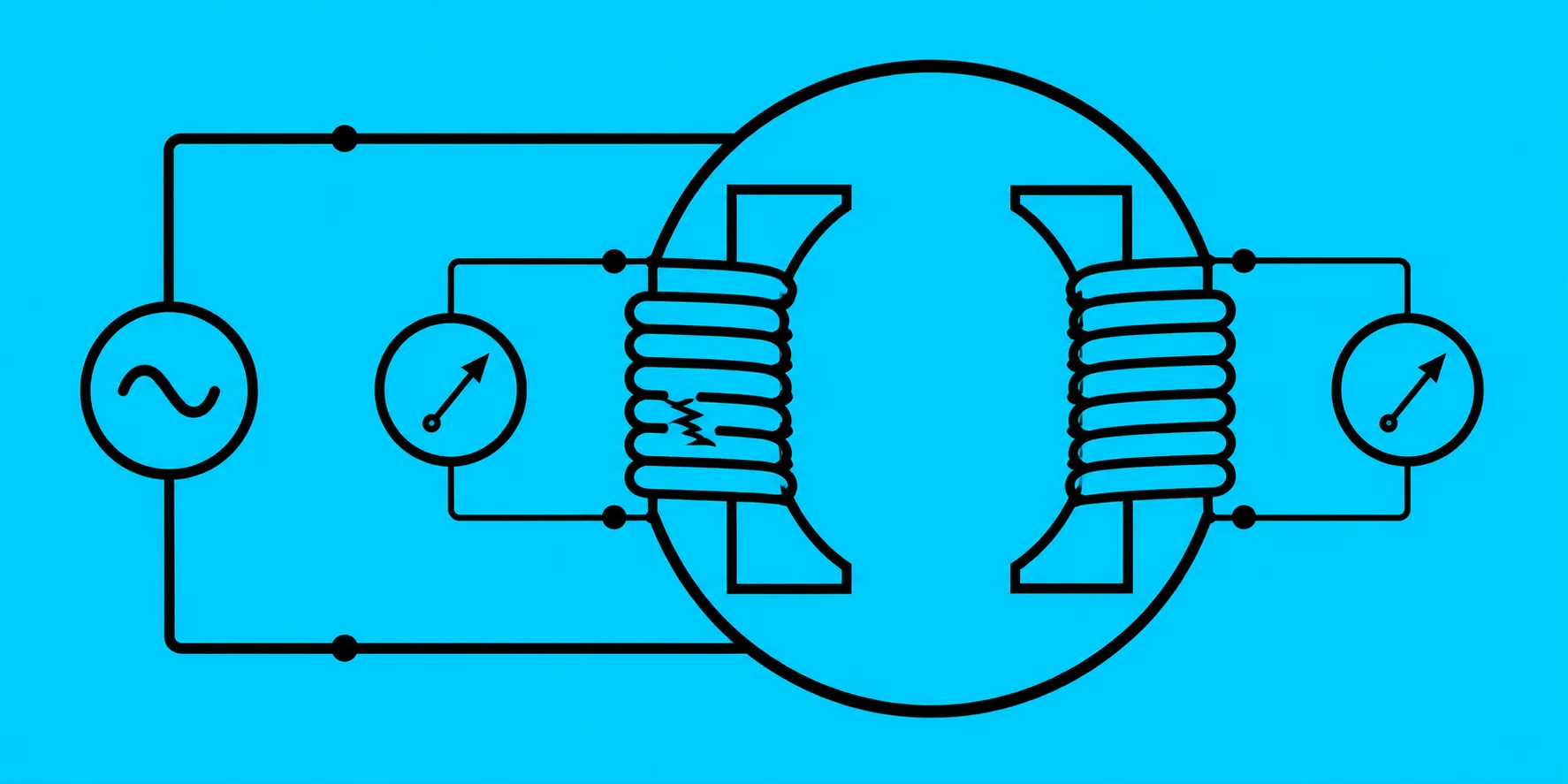

Endüktör testinin okul klasiği, basitliğiyle hâlâ rakipsizdir. Seri bağlı bobin zincirine düşük bir alternatif gerilim uygulanır ve her bobinin üzerindeki gerilim tek tek ölçülür. Sağlam bobinler gerilimi eşit paylaşır; sarım kısa devresi olan bobin, komşularından belirgin düşük gerilim gösterir — kısa devre, bobinin etkin sarım sayısını ve endüktansını düşürmüştür. Yöntemin güzelliği, direnç ölçümünün göremediğini görmesidir: birkaç sarımlık kısa devre direnci binde birler mertebesinde değiştirir ama endüktansı gözle görülür düşürür. Test düşük gerilimle ve kısa süreli yapılır; amaç ölçmek, sargıyı ısıtmak değildir.

Onarım: Bobinden Bağlantıya

Teşhis edilen arızanın onarımı üç seviyede biter. En hafifi bağlantı onarımıdır: oksitlenen klemens, çürüyen uç lehimi ya da kopan köprü teli yenilenir; yalıtım makaronları da birlikte değişir. Orta seviye tek bobin değişimidir: çıkarılabilir kutup pabuçlu motorlarda arızalı bobin sökülür, aynı tur sayısı ve tel çapıyla sarılmış yenisi (ya da hazır muadili) takılır — sarım verisi almadan sökmemek, burada da altın kuraldır. Ağır seviye komple yeniden sarımdır: yanık kokusu gövdeye sinmiş, verniği kararmış endüktörde tek bobini kurtarmak aldatıcıdır; kalanlar da aynı fırından geçmiştir. Yerine konan her bobinde yuva yalıtımı yenilenir, bobin sıkı yatırılır (titreşim ölümünü hatırlayın) ve uçlar mekanik gerilime düşmeyecek şekilde bağlanır.

Montaj Öncesi Son Kontrol

Onarılan endüktör, motoru toplamadan aklanır. Önce ölçüm üçlüsü tekrarlanır: süreklilik, bobin dirençlerinin eşitliği, gövde yalıtımı. Sonra kutup yönü doğrulanır: bobinlere düşük gerilim verilip pusula yaklaştırılır — karşılıklı kutuplar zıt yön göstermelidir; bobin değişiminde ters bağlanan tek kutup, motoru dönmeyen bir ısıtıcıya çevirir. Son adım vernikleme ve kurutmadır; yeni sarılan ya da elden geçen bobinler verniklenmeden gövdeye güvenilmez. Bu üç dakika, motorun ikinci kez aynı masaya gelmesini önleyen en ucuz sigortadır.

Endüktör onarımı, motor tamirinin gölgede kalan yarısıdır: testi basit, disiplini kesindir — ölç, kıyasla, doğrula. Zincirin dönen yarısını, yani endüvi sarımını ve kolektör bağlantılarını kolektörlü bir fazlı motor sarımı yazısında işlemiştik; arızayı sargıya gelmeden teşhis etme yöntemleri için kolektörlü motor arıza tespiti tamamlayıcı okumadır.
