KOLEKTÖRLÜ BİR FAZLI MOTOR SARIMI

Atölyeye yanık kokan bir matkap gelir. Çırak hevesle motoru söker, yanmış telleri temizler — ve o anda dükkânın en pahalı hatası işlenmiştir: sarım verisi alınmadan sökülen motor, tarifsiz kalmış yemek gibidir. Kaç tur sarılacağını, hangi çapta telle, hangi yöne ve kolektörün hangi dilimine bağlanacağını artık kimse bilmez. Kolektörlü bir fazlı motor sarımının ilk kuralı bu yüzden tel sarmakla değil, not tutmakla ilgilidir. Bu yazı, süpürgeden matkaba kadar evlerin ve atölyelerin işçisi olan üniversal motorun sarım sürecini baştan sona izliyor.

Tanı: Hangi Motor Bu?

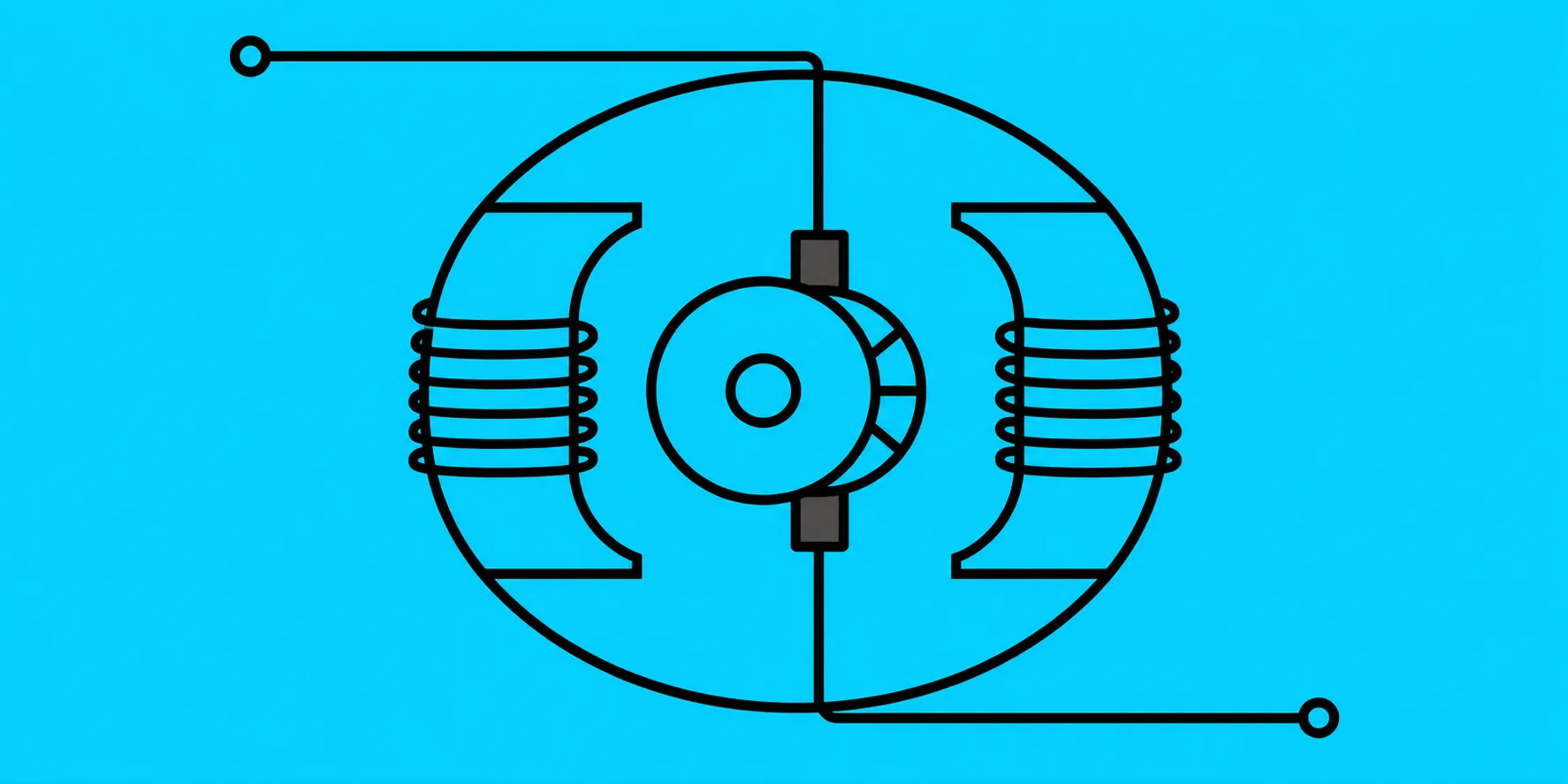

Kolektörlü bir fazlı motor — teknik adıyla üniversal motor — iki sargı grubu taşır: gövdeye yerleşik endüktör (kutup) sargıları ve dönen parça üzerindeki endüvi sargısı. İkisi birbirine seri bağlıdır; akım önce bir kutuptan girer, fırça ve kolektör üzerinden endüviyi dolaşır, öbür kutuptan çıkar. Bu seri yapı motora iki karakter verir: küçük gövdeden yüksek devir ve güçlü kalkış torku — matkabın, mikserin, süpürgenin motoru olması bundandır. Arıza da genelde iki adresten birindedir: aşırı yük ve ısıyla yanan sargılar ya da aşınan kolektör-fırça ikilisi. Sargı yanığının teşhisi kolektörlü motor arıza tespiti yazısının konusuydu; burada teşhis konmuş, karar verilmiş motorun yeniden sarımını ele alıyoruz.

Söküm Öncesi: Veri Formu Doldurulur

• Tur sayısı: Eski bobin sökülürken teller sayılır — tahmin edilmez. Yanık bobinlerde bile turlar çoğu zaman sayılabilir durumdadır.
• Tel çapı: Vernik temizlenmiş telden mikrometreyle ölçülür; "yakın çap olur" yaklaşımı motoru ya zayıflatır ya yuvalara sığmayan bobin üretir.
• Sarım yönü ve kutup bağlantısı: İki kutup ters yönlü sarılır ki karşılıklı kuzey-güney oluşsun; hangi ucun nereye gittiği şemaya işlenir.
• Endüvi adımı ve kolektör bağlantısı: Bobinin hangi oluklara yattığı (oluk adımı) ve uçların hangi kolektör dilimlerine lehimlendiği (kolektör adımı) kaydedilir.
• Fotoğraf: Her katman sökülmeden önce fotoğraflanır — en ucuz sigorta.

Kutup Sarımı: Gövdenin Elektromıknatısları

Endüktör bobinleri ya çıkarılabilir kutup pabuçlarına ya da gövde içindeki oluklara sarılır. Önce yuva yalıtımı yenilenir — presbant ya da uygun yalıtım kâğıdı, eski ve gevrekleşmiş yalıtımın üzerine değil yerine konur. Bobin, kalıpta veri formundaki tur sayısı ve tel çapıyla sarılır; sararken telin vernik kaplamasını çizmemek esastır, çizik tel iki turun kısa devresi demektir. İki kutup bobini, işaretlenen yönlere göre yerleştirilir ve seri bağlanır. Kontrol basittir: bobinlere doğru gerilim uygulanıp pusula yaklaştırılır — biri iterken öbürü çekmelidir. Aynı yönü gösteren iki kutup, motoru dönmeyen bir ısıtıcıya çevirir.

Endüvi Sarımı ve Kolektör Lehimi

Endüvi tarafı işin kuyumculuğudur: oluklara yalıtım serilir, bobinler kaydedilen oluk adımıyla tek tek yatırılır ve her bobin ucu, kolektör adımına sadık kalınarak ilgili dilimin kanalına lehimlenir. Bir dilim kaydırılan bağlantı, motoru çalıştırır ama fırçalarda ateş gibi kıvılcım ve düşük güçle — arızası da zor bulunur. Sarım biten endüvide üç ölçüm yapılır: dilimler arası dirençlerin birbirine eşitliği (eşitsizlik hatalı bağlantı ya da kısa devre işaretidir), sargı ile mil arasında kaçak olmaması ve salgı kontrolü. Bu ölçümlerin tekniği ve growler kullanımı, paralel sarım örneği üzerinden basit paralel endüvi sarımı yazısında adım adım anlatılmıştı — aynı disiplin burada da geçerlidir.

Vernik, Kurutma ve Son Test

Sarımı biten parçalar elektrik verniğine daldırılır ya da vernik emdirilir; vernik telleri titreşime karşı kilitler, nemden korur ve ısı iletimini iyileştirir. Kurutma, vernik üreticisinin öngördüğü sıcaklık ve sürede yapılır — aceleyle yüzeyi kuruyup içi yaş kalan bobin, ilk ısınmada gaz çıkarıp boşluk oluşturur. Montajdan sonra sıra son sınavdadır: önce yalıtım direnci ölçülür, sonra motor boşta kısa süre çalıştırılır. Sağlıklı sarımın imzası bellidir: fırçalarda cılız, düzgün ve mavimsi kıvılcım; titreşimsiz dönüş; dakikalar içinde el yakmayan gövde. Aşırı kıvılcım, uğultu ya da hızlı ısınma varsa motor yük görmeden durdurulur ve ölçüm formuna geri dönülür — hata neredeyse her zaman kayıtla uygulama arasındaki bir sapmadadır.

Motor sarımı, elektrikçiliğin el işçiliğiyle ölçüm disiplinini aynı tezgahta buluşturan zanaatıdır; iyi tutulan bir veri formu, en pahalı sarım makinesinden daha çok motor kurtarır. Süreci bir kez uçtan uca yaşamak — veri al, sar, bağla, doğrula — sonraki her motoru rutin işe çevirir; bu yüzden ilk denemeyi hurda bir süpürge motoruyla yapmak, öğrenmenin en ucuz yoludur.
