KOLEKTÖRLÜ MOTOR ELEKTRİKİ ARIZA TESPİTİ EĞİTİMİ

Kolektörlü motorun karakteristik arıza belirtisi gözle görülür: fırça bölgesinden saçılan kıvılcım. Bir miktar kıvılcım bu motorun doğasıdır — ama artan, morlaşan, çıtırdayan kıvılcım bir ihbardır ve kaynağı dört şüpheliden biridir: fırçalar, kolektör, endüktör ya da endüvi. Elektriksel arıza tespiti, bu dört şüpheliyi sırayla sorgulama disiplinidir. Bu yazıda her birinin bakım ve test yöntemini masaya yatırıyoruz.

Fırçalar: İlk Bakılacak Yer

Fırça, duran gövdeden dönen kolektöre akım taşıyan karbon köprüdür — ve sistemin bilinçli kurbanıdır: aşınsın diye oradadır, kolektör aşınmasın diye. Çeşitleri (sert karbon, elektrografit, metal-grafit) motorun akımına ve hızına göre seçilir. Kontrol listesi kısadır ama atlanamaz: fırça boyu kritik sınırın üstünde mi, fırça tutucuda takılmadan kayıyor mu, yay baskısı yeterli mi? Baskı ayarı bir dengedir — zayıf yay temas kaybı ve kıvılcım, aşırı yay hızlı aşınma demektir. Yağ ve toz, fırçanın iki düşmanıdır: yağlanan kömür kayganlaşıp iletkenliğini bozar, biriken toz tutucuda sıkışma yapar. Yeni fırça takılırken son adım ustalık işidir: fırçanın yüzü, kolektör çapına zımparayla alıştırılır — tam oturmayan fırça, ilk günden kıvılcım üretir.

Kolektör: Dilim Dilim Bakım

Kolektör, birbirinden yalıtılmış bakır dilimlerden örülü dönen anahtardır; endüvi bobinlerinin uçları bu dilimlere lehimlidir. Zamanla iki tipik bozulma yaşar: dilim aralarına dolan karbon tozu (dilimler arası kaçak yapar) ve yüzeyin düzensiz aşınması. Bakım reçetesi sırasıyla uygulanır: dilim araları özel kazıyıcıyla belirli derinlikte temizlenir, yüzey zımparayla düzeltilir, dilim hizaları kontrol edilir — çıkıntılı tek dilim, fırçayı her turda tokatlayan bir tümsektir. Eksen, çap ve boy ölçümleri kumpasla doğrulanır; onarılamaz hâldeki kolektör sökülür, yenisi takılır ve bobin uçları dilimlere yeniden lehimlenir — lehim kalitesi burada motor ömrüdür, soğuk lehimli dilim yük altında kopar.

Endüktör: Üç Soruluk Sorgu

Endüktör (alan sargısı), motorun manyetik alanını kuran sabit bobindir — çalışma ilkesinin iki el kuralı (endüklemede sağ el, kuvvette sol el) bu alanın üzerine kuruludur. Testi ohmmetreyle üç soruda biter: Kopuk mu? Uçlar bobine — direnç sonsuzsa sargı kopuktur. Kaçak mı? Bir uç bobine, bir uç gövdeye — düşük direnç, yalıtımın delinip akımın gövdeye kaçtığını söyler; bu motor, kullanıcısına elektrik çarpma riskidir. Kısa devre mi? Ölçülen direnç, olması gerekenden belirgin düşükse sarımların bir kısmı birbirine değiyordur — motor çalışır ama zayıf ve sıcak.

Endüvi ve Growler: Titreşen Şeridin Tanıklığı

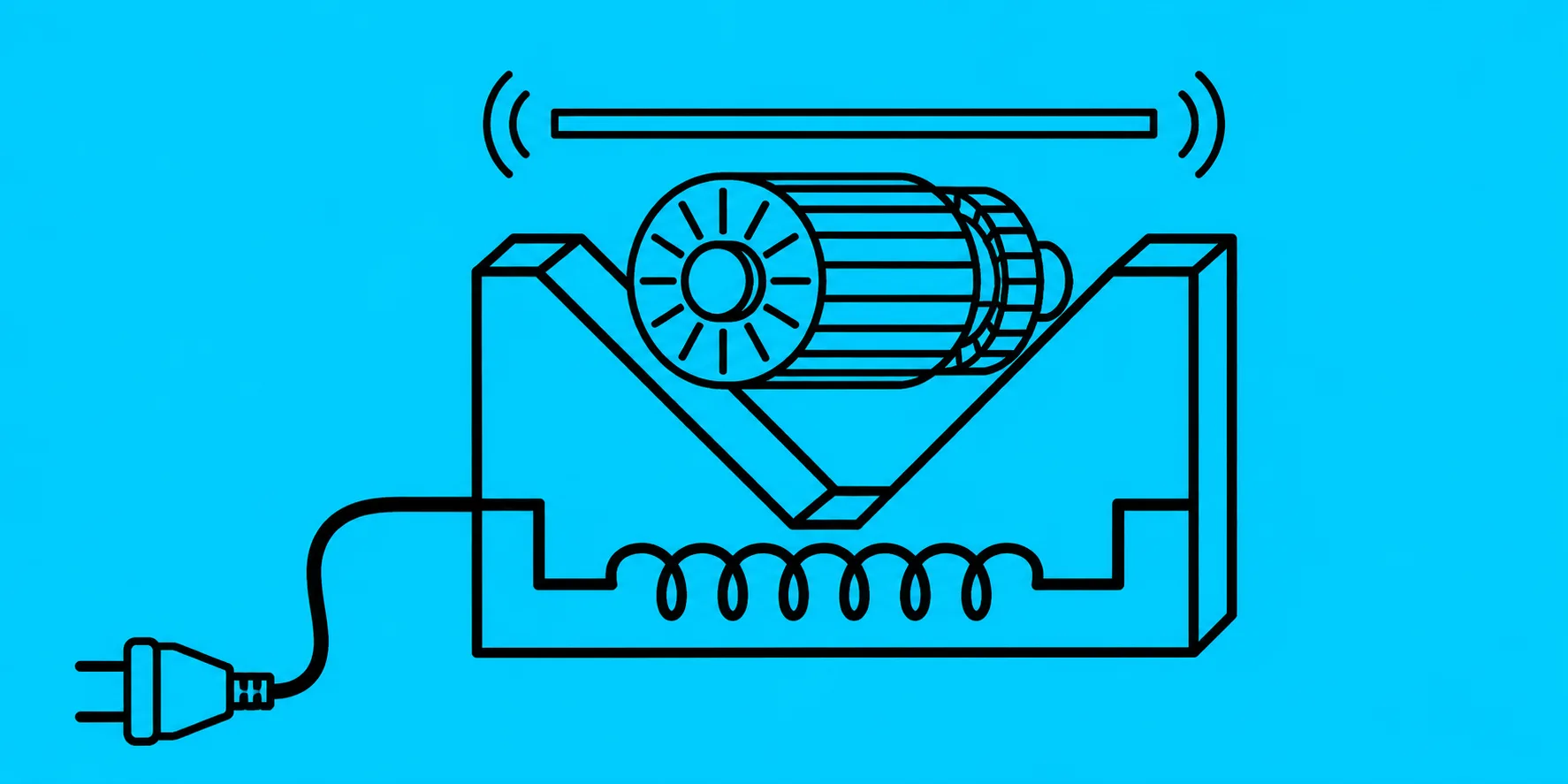

Endüvi — dönen sargı — arıza tespitinin en incelikli bölgesidir çünkü onlarca bobin, kolektör dilimlerine dağılmıştır. Kopukluk ve gövdeye kaçak, kolektör dilimleri üzerinden ohmmetreyle aranır; kısa devrenin dedektifi ise growler cihazıdır: endüvi, growlerin V yatağına konur, cihaz endüviye değişken manyetik alan uygular ve üzerine ince bir metal şerit (lama) tutularak endüvi yavaşça çevrilir — kısa devreli bobinin oyuğu üstüne gelince şerit titreşir ve yapışır. Basit, ucuz, şaşmaz. Onarım kararı için sarımın kimliği de okunur: paralel mi seri mi sarılmış, klasik-V-H-yıldız-mekik tiplerinden hangisi, kolektör adımı kaç — çünkü yeniden sarım, orijinal düzenin birebir kopyasıdır.

Komitasyon: Kıvılcımın Fiziği

Fırça bir dilimden diğerine geçerken, o an kısa devrelenen bobindeki akım yön değiştirmek zorundadır — bu geçişin adı komitasyondur ve pürüzsüz olmazsa kıvılcım olarak görünür. Fırçanın ekseni bu yüzden kritiktir: nötr eksenden kaymış fırça, akımı en kötü anda kesmeye çalışır. Azaltma yolları bellidir: fırça konumunu nötr eksene almak, doğru fırça tipini seçmek ve (büyük makinelerde) yardımcı kutuplardan yararlanmak. Pratik özet: kıvılcımı zımparayla değil, nedeniyle tedavi edin.

Bu tespit becerisi; motor sarım atölyelerinin ve küçük ev aleti servislerinin günlük işidir — matkabından süpürgesine kolektörlü motor her evde döner. Arızası bulunan endüvinin yeniden sarımı için endüvi sarımı yazımız devam okumasıdır; motorların hangi cihazlarda nasıl kullanıldığını görmek için ev aletlerinde AC motorlar tamamlayıcı bir çerçeve sunar.
