BASİT PARALEL ENDÜVİ SARIMI EĞİTİMİ

Matkabınız yandığında ustanın söylediği "endüvisi gitmiş" cümlesi, bir meslek dalının kapısını aralar: bobinaj. Endüvi (armatür), kolektörlü motorun dönen kalbidir — oyuklarına sarılmış bobinler ve uçlarının bağlandığı kolektörden oluşur; sargı yanınca motor çöpe gitmez, yeniden sarılır. Bu yazıda basit paralel endüvi sarımının bütün zincirini ele alıyoruz: söküm öncesi kayıt, temizlik ve yalıtım, sarım teknikleri ve sarım sonrası testler.

Sökmeden Önce: Kayıt Almak Her Şeydir

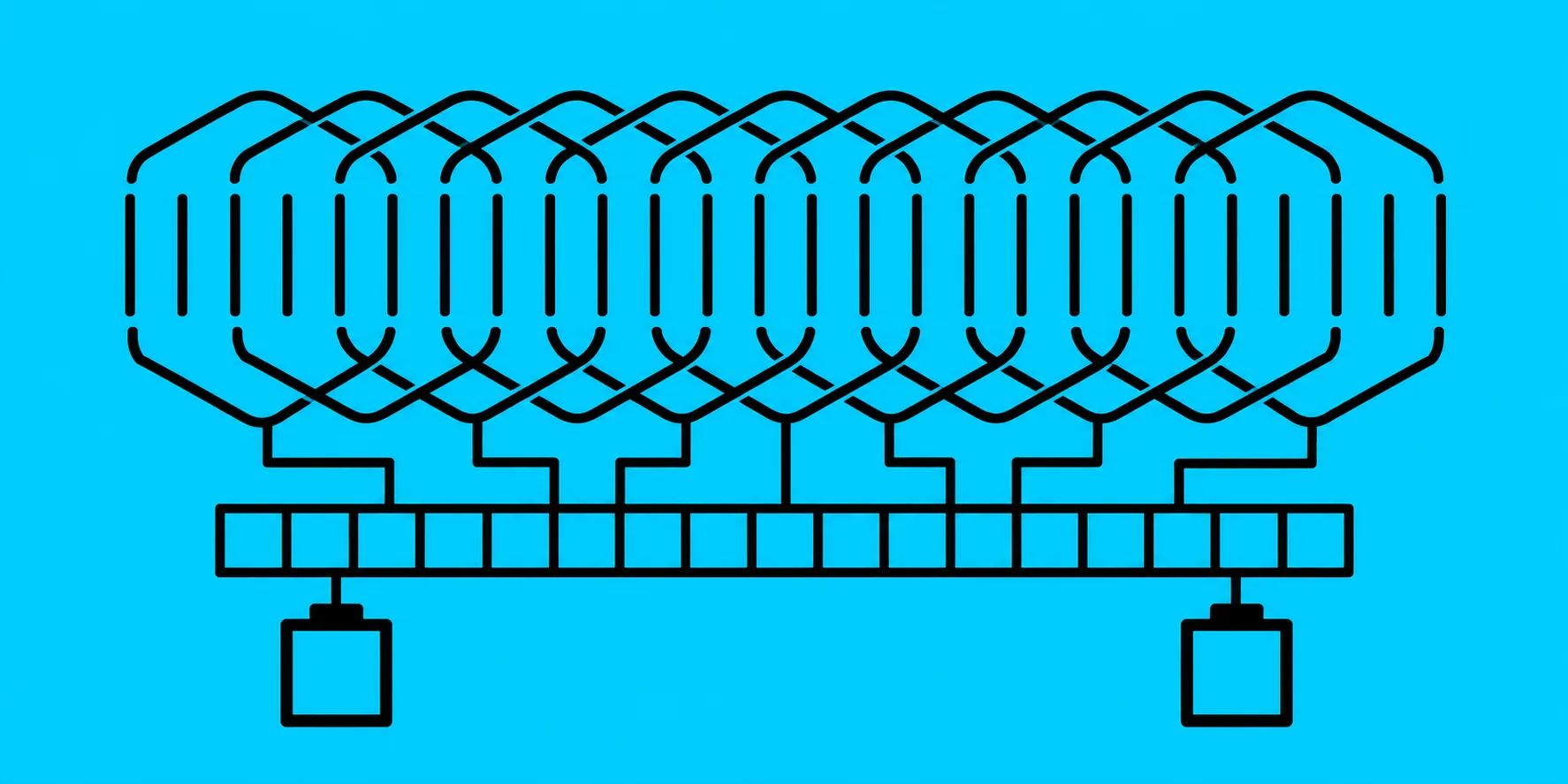

Bobinajın birinci kuralı sarmak değil, okumaktır: eski sargı sökülmeden önce motorun kimliği kayda geçirilir — sipir sayısı (bobin başına sarım), tel çapı (mikrometreyle, vernik payı düşülerek), oyuk sayısı, sarım adımı (bobinin kaç oyuk atladığı) ve bobin uçlarının kolektör dilimlerine bağlanma sırası. Bu değerler alınmadan sökülen endüvi, bilmecesi kaybolmuş bulmacadır: yanlış sipir motoru zayıflatır, yanlış dilim bağlantısı dönüş yönünü ve komütasyonu bozar. Basit paralel sarımın şema dili de burada öğrenilir: sağa ya da sola açılımlı çizim, bobin adımı ve kolektör adımı formülleriyle kâğıda dökülür — şemasız sarım, ezbere yüzmektir.

Temizlik ve Yalıtım: Sarımın Görünmez Yarısı

Eski sargı söküldükten sonra oyuklardaki yanık vernik ve yalıtkan kalıntıları kazınarak temizlenir; kolektör yüzeyi düzeltilir ve dilim aralarındaki mika kontrol edilir. Ardından yalıtım katmanı kurulur: oyuklara presbant (yalıtkan astar kâğıdı) kesilip yerleştirilir, endüvi milinin sargıya komşu bölgeleri yalıtılır ve oyuk ağzını kapatacak kavelalar (sıkıştırma çıtaları) hazırlanır. Bu aşamanın çift kontrolü vardır: kolektör dilimleri ile gövde arasında kaçak ölçümü — daha tek tur sarılmadan, zemin temiz mi diye. Yalıtımı aceleye gelen endüvi, ilk yüklemede gövdeye kaçak yapar ve bütün emek çöpe gider.

Sarım: Dört Teknik, Tek Amaç

Basit paralel sarımda her bobinin iki ucu, komşu kolektör dilimlerine bağlanır — paralel yollar fırçalar üzerinden kurulur. Bobinlerin oyuklara yerleştirilme düzeni tekniği belirler:

• Klasik tip: Bobinler sırayla, birbiri üzerine binerek yerleşir — en yaygın el sarımı düzeni.
• V tipi ve H tipi: Bobin gruplarının simetrik yerleşim düzenleri — uçların kolektöre gidiş geometrisi farklıdır; oyuk-dilim kombinasyonuna göre seçilir.
• Mekik tipi: Bobinin mekikle elde sarılıp oyuğa geçirildiği düzen — küçük endüvilerin pratik yolu.

Sarım boyunca üç disiplin sürer: tel gergin ama zedelenmeden yatırılır (vernik sıyrılan tel, gelecekteki kısa devredir), her bobinin uçları şemadaki dilime kazınarak (vernik temizlenerek) yerleştirilir ve oyuk dolduruldukça kavela çakılır. Uçlar dilimlere lehimlenir, sargı başları bandajlanır (savrulmaya karşı) ve son adımda endüvi verniklenir — vernik hem yalıtımı pekiştirir hem sargıyı titreşime karşı kilitler.

Sarım Sonrası Testler: İş Bitti Demeden

1. Gövde kaçağı: Kolektör dilimleri ile mil arasında ohmmetre — sonsuz direnç beklenir; iğne kıpırdıyorsa sargı gövdeye değiyordur.
2. Bobinler arası kısa devre: Endüvi test cihazı (growler) üzerinde döndürülerek — kısa devreli bobin, üzerine konan lameli titretir.
3. Dilimler arası direnç eşitliği: Komşu dilim çiftleri sırayla ölçülür — bütün değerler eşit olmalı; sapan çift, kopukluk ya da hatalı lehim demektir.

Üç test de temizse endüvi motora toplanır ve fırça-kolektör alışması (rodaj) ile iş teslim edilir.

Bobinaj: Kaybolmayan Meslek

Seri üretim motorlar ucuzladıkça "sarmak yerine değiştir" yaygınlaştı ama bobinaj ölmedi — büyük sanayi motorları, özel makineler ve eski ekipman için sarım atölyeleri Türkiye'nin her sanayi sitesinde çalışmaya devam ediyor. El becerisi + ölçüm disiplini isteyen bu zanaatın motor teorisi tarafı için AC ve DC makineler yazımız zemin kurar; ölçüm pratiği için elektrik-elektronik eğitimi doğal tamamlayıcıdır.
