HİDROLİK SİSTEMLER EĞİTİMİ
Bir ekskavatör kolunun tonlarca yükü tereyağı keser gibi kaldırmasının arkasında kas değil, sıvı vardır. Hidrolik, gücü basınçlı yağla ileten teknolojidir ve dayandığı fizik tek cümledir — Pascal prensibi: kapalı kaptaki sıvıya uygulanan basınç her yöne eşit iletilir. Küçük pistona uygulanan küçük kuvvet, büyük pistonda alan oranı kadar büyür. Bu yazıda hidrolik devrenin eleman kadrosunu, sembol dilini, tasarım yöntemini ve kurulum pratiğini ele alıyoruz.
Devre Elemanları: Yağın Yolculuğu
Bir hidrolik devreyi anlamanın kestirme yolu, yağı kaynağından iş noktasına kadar izlemektir. Yolculuk tankta başlar — yağın deposu, dinlenme ve soğuma alanı. Pompa yağı emip basınçlandırır: sistemin kalbidir ve elektrik enerjisini hidrolik enerjiye çevirir. Basınçlı yağ boru ve hortum donanımından geçerek valflere ulaşır; yol üzerindeki filtreler sistemin sessiz kahramanıdır — hidrolik arızaların büyük çoğunluğunun kökeninde kirli yağ yatar; dar valf kanalını tıkayan bir metal talaşı, koca presi durdurur. İş tarafında iki aktüatör bekler: doğrusal itiş için silindir (tek etkili: basınç tek yönde, dönüş yayla; çift etkili: iki yönde de basınçla kuvvet), dönme hareketi için hidrolik motor.
Valfler: Devrenin Karar Noktaları
- Yön kontrol valfleri: Yağın hangi hatta akacağını belirler — silindirin ileri/geri/dur kararı buradan verilir; sürgü konum sayısı ve yol sayısıyla anılırlar.
- Basınç kontrol valfleri: Sistemin sigortası — emniyet (relief) valfi, basınç tehlikeli eşiği aşınca yağı tanka boşaltır; pompayı, hortumu ve operatörü korur.
- Akış kontrol valfleri: Debiyi kısarak hız ayarı yapar — silindirin ne kadar hızlı uzayacağı bu vanadan geçer.
- Kumanda yöntemleri: Valfler elle, mekanik, hidrolik pilot ya da elektrikle (selenoid) uyarılır — elektro-hidrolik sistemin PLC'yle buluştuğu nokta selenoid valftir.

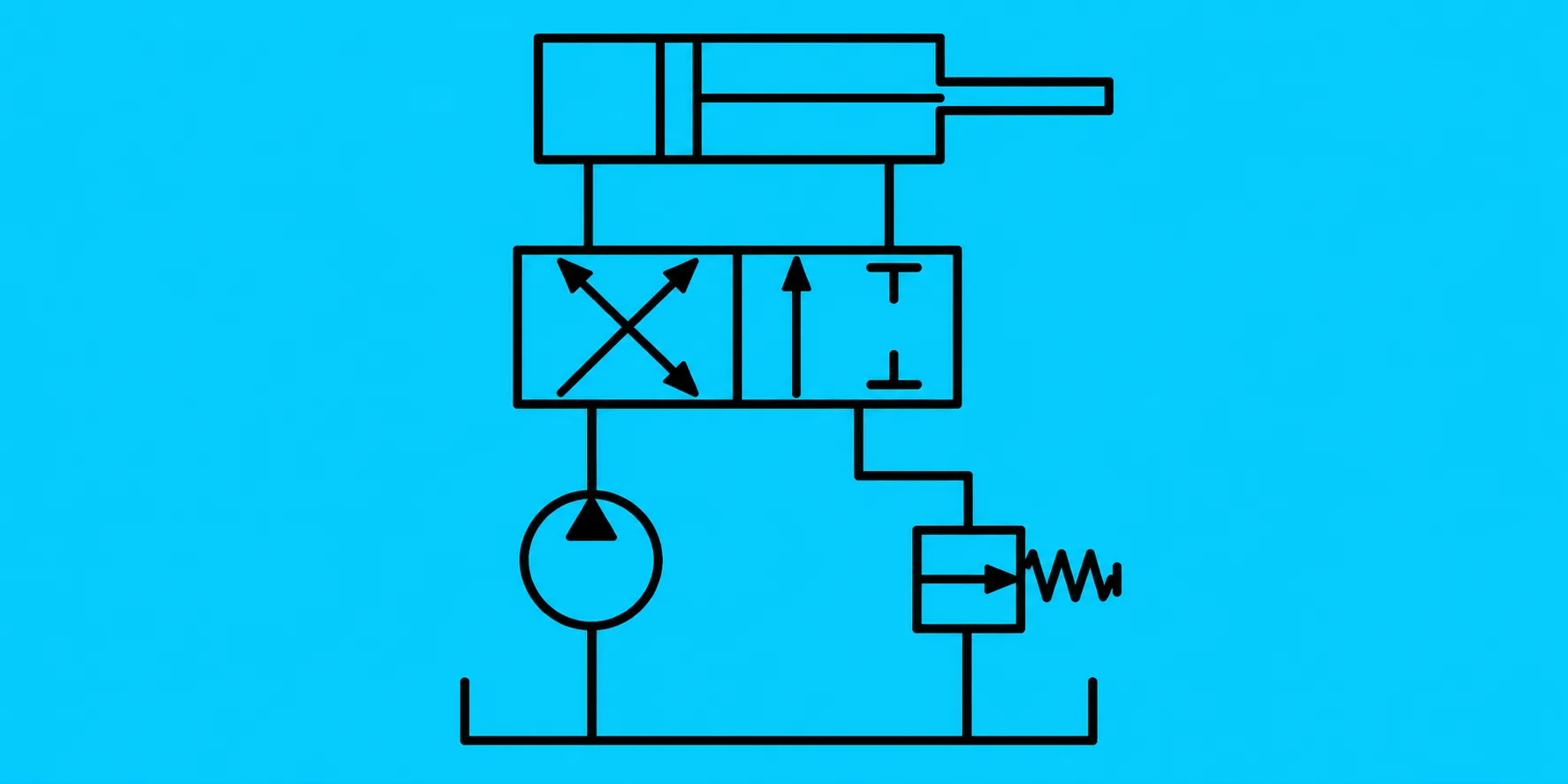

Bu kadronun ortak dili ISO 1219 sembolleridir: pompa, valf, silindir ve tank, dünyanın her yerinde aynı işaretle çizilir — sembol okuyabilen tekniker, hiç görmediği makinenin devre şemasında yolunu bulur.
Devre Tasarımı: Şemadan Yol-Adım Diyagramına
Tasarım disiplinle başlar: elemanlar kurallı biçimde numaralandırılır, şema fonksiyon bloklarına bölünür ve çizim kurallarına uyulur — düzgün çizilmemiş şema, arıza gününde okunamayan haritadır. Kumanda mantığı beş soruya göre kurulur: hareket konuma mı bağlı (silindir sona gelince ikincisi başlasın), hıza mı, sayıya mı (beş çevrimde bir), zamana mı, basınca mı (sıkma kuvveti değere ulaşınca geri dön)? Birden fazla silindirli sistemlerde tasarımın anahtarı yol-adım diyagramıdır: her silindirin hangi adımda uzayıp hangi adımda toplandığını gösteren bu grafik, karmaşık çevrimi tek bakışta okunur kılar — VE/VEYA valfli mantık uygulamaları da bu diyagram üzerinde kurgulanır.
Kurulum: Proje Kâğıttan Sahaya
Kurulumun sırası bellidir: proje okunur, elemanlar listesi çıkarılır, bağlantı parçaları (hortum ve boru rakorları) seçilir ve hat çekilir. Boru tarafında hesap atlanmaz: boru çapı, debi ve izin verilen akış hızından hesaplanır — dar boru basınç kaybı ve ısınma, gereksiz geniş boru maliyet demektir. Bağlantıda üç kural altındır: hortumlar bükülme yarıçapının altında kıvrılmaz, titreşimli hatlarda boru değil hortum kullanılır ve her bağlantı torkunda sıkılır — damlayan rakor, yüksek basınçta fışkıran tehlikenin fragmanıdır. Sistem TSE standartlarına ve ilgili yönetmelik şartlarına uygun kurulur; ilk çalıştırmada havası alınır ve emniyet valfi ayarı doğrulanır.
Hidrolik bilgisi; iş makinelerinden pres hatlarına, enjeksiyon makinelerinden gemi güvertesine geniş bir sahanın anahtarıdır. Akışkan gücünün hava tarafı için pnömatik ve elektropnömatik eğitimi doğal kardeş konudur; kurulu sistemlerin bakım disiplini için endüstriyel bakım onarım eğitimi tamamlayıcı zemin sunar.
Sıkça Sorulan Sorular
Hidrolik sistem hangi temel fizik prensibiyle çalışır?
Hidrolik sistemler Pascal prensibine dayanır: kapalı bir kaptaki sıvıya uygulanan basınç her yöne eşit iletilir. Küçük bir kuvvet, küçük pistonla uygulandığında büyük pistonda yüzey alanı oranında daha büyük kuvvet elde edilir. Bu sayede küçük bir pompa, çok büyük yükleri kaldırabilir.
Tek etkili ve çift etkili silindir arasındaki fark nedir?
Tek etkili silindir tek yönde hidrolik basınçla iş yapar; geri dönüş yay veya kendi ağırlığıyla olur. Çift etkili silindir ise hem ileri hem geri hareketinde basınçlı yağ kullanır, iki yönde de kuvvet uygular. Yük her iki yönde de itilmesi gerekiyorsa çift etkili silindir seçilir.
Hidrolik sistemde filtre neden bu kadar önemlidir?
Hidrolik yağdaki en küçük metal parçacığı veya kir, dar valf kanallarını tıkayabilir ve pompa ile silindir yüzeylerini aşındırır. Filtre, yağdaki katı kirleticileri tutarak sistem ömrünü uzatır. Çoğu hidrolik arızanın kökeninde kirli yağ ve bakımsız filtre vardır; bu yüzden filtreler düzenli değiştirilir.
Yön kontrol valfi ile basınç kontrol valfi ne işe yarar?
Yön kontrol valfi, yağın hangi hatta gideceğini belirleyerek silindirin ileri, geri veya durma hareketini yönetir. Basınç kontrol valfi ise sistem basıncını sınırlar; örneğin emniyet (relief) valfi basınç tehlikeli seviyeye çıktığında yağı tanka boşaltarak sistemi ve elemanları korur.
ISO 1219 normu hidrolikte ne anlatır?
ISO 1219, hidrolik ve pnömatik devre elemanlarının çizimde kullanılan standart sembollerini tanımlar. Pompa, valf, silindir ve tank gibi elemanlar bu normla aynı sembollerle gösterilir. Böylece farklı kişilerce çizilen devre şemaları ortak bir dilde okunabilir ve yanlış anlaşılma önlenir.
