PNÖMATİK SİSTEMLER EĞİTİMİ

Sanayinin en eski enerji taşıyıcılarından biri, en modern fabrikaların hâlâ vazgeçilmezidir: basınçlı hava. Kompresörde sıkıştırılan hava, borularla tesise dağılır ve silindirlerde işe dönüşür — hızlı, temiz, patlama riski olmayan ve elektriğin giremeyeceği ıslak ortamlarda bile çalışan bir güç. Pnömatik, bu gücün devre bilimidir ve tamamı elektriksiz — yalnız hava mantığıyla — çalışan sistemler kurmayı öğretir. Bu içerik üç adımda ilerler: hava hazırlama ve elemanlar, devre tasarımı ve sistem kurulumu.

1. Basınçlı Hava ve Devre Elemanları

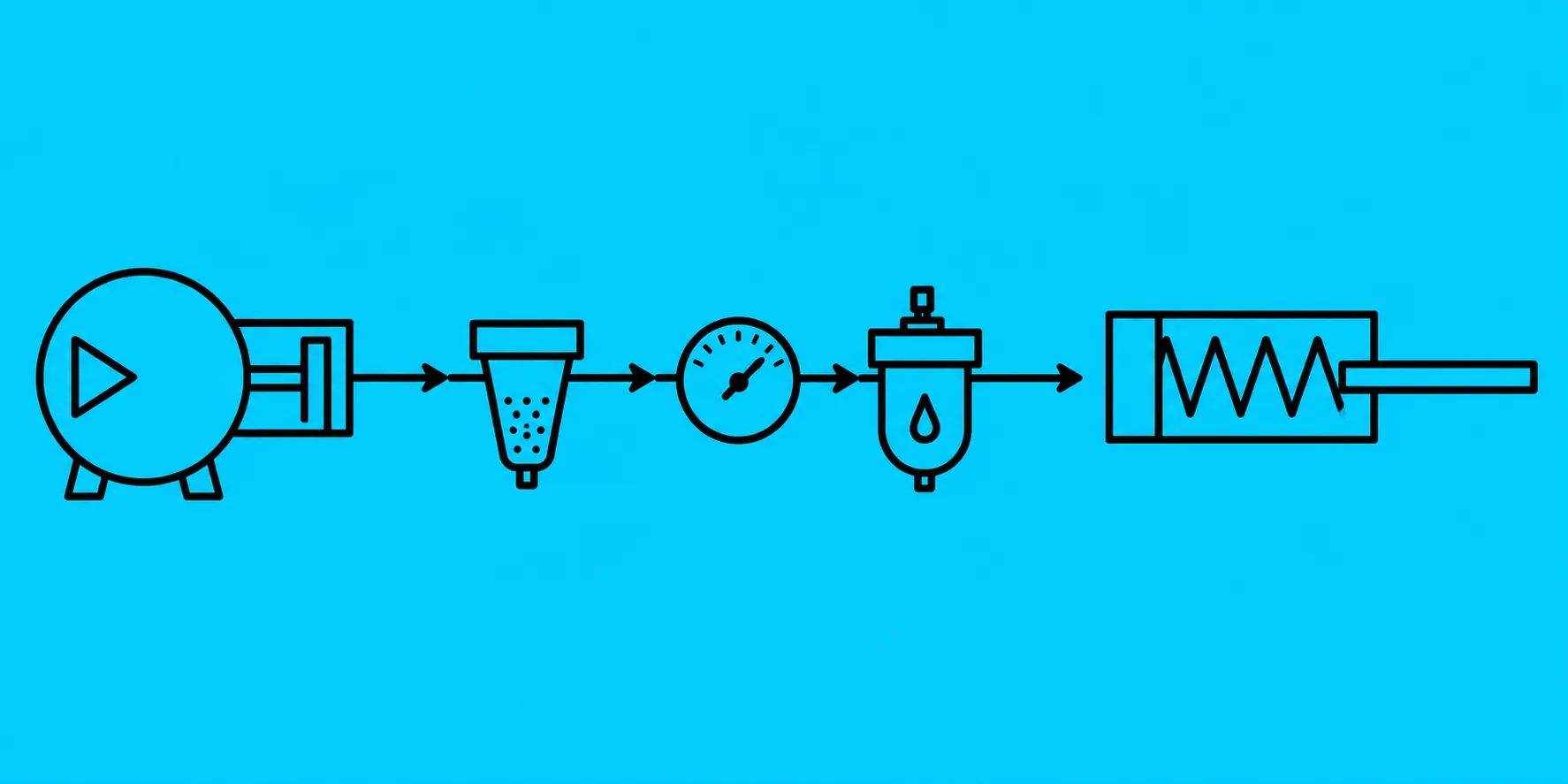

Kıyas tablosu pnömatiğin yerini netleştirir: hidrolik dev kuvvetler üretir ama yağlı ve bakımlıdır; elektrik hassastır ama kıvılcım riski taşır; pnömatik ise hızlı, temiz ve affedicidir — bedeli, havanın sıkışabilirliğinden gelen sınırlı kuvvet ve konumlama hassasiyetidir. Hava zinciri kompresörle başlar (pistonlu ve vidalı türler tesisin debi-basınç ihtiyacına göre seçilir), kurutucudan geçer (sıkıştırılan hava soğurken su bırakır — kurutulmayan hava, valflerin içinde paslanma ve donma demektir) ve tüketim noktasında şartlandırıcıya uğrar: filtre + regülatör + yağlayıcı üçlüsü havayı temizler, basıncı ayarlar ve gerekiyorsa yağlar. Devre tasarımı, her projede aynı adımla başlar: problem tanımlama — makine ne yapacak, hangi sırayla?

2. Devre Tasarımı: Dört Kontrol, Bir Dil

Pnömatik kontrolün dört yöntemi, dört soruya karşılık gelir: konuma bağlı (silindir yolun sonuna geldi mi? — sınır valfleri), hıza bağlı (ne kadar hızlı? — kısma valfleri), basınca bağlı (sıkma kuvveti yeterli mi? — basınç sıralama valfi) ve zamana bağlı (ne kadar beklesin? — hava depolu zaman geciktirme). Tasarımın dili standart pnömatik sembollerdir: valfler kare kutucuklarla, yollar oklarla gösterilir; elemanlar rakam-harf düzeniyle numaralandırılır. Sembol dilini bilen kişi, hangi ülkede çizilmiş olursa olsun her pnömatik şemayı okur.

3. Sistem Kurulumu: Basitten Sıralı Çevrime

Kurulum merdiveni klasiktir: tek etkili silindirin doğrudan kontrolü (valf → silindir), çift etkili silindir, ardından dolaylı kontrol — küçük bir sinyal valfi, büyük ana valfi sürer; uzun mesafeli ve büyük debili sistemlerin çözümü. Sınır anahtarıyla otomatik geri dönüş (silindir sona gelince kendi kendine döner), ara konumda tutma ve hız kontrolü (egzoz kısma — çıkan havayı kısmak, giren havayı kısmaktan daha kararlı hareket verir) temel repertuvarı tamamlar. VEYA valfi, iki ayrı noktadan kumandayı; basınç kumandalı ve zamana bağımlı devreler, çevrime koşul ve bekleme katmayı öğretir.

Ustalık bölümü çok silindirli çevrimlerdir: sıra yol-adım diyagramıyla planlanır ve pnömatiğin klasik problemi ortaya çıkar — sinyal çakışması: bir valfe aynı anda iki zıt komut. Elektriksiz çözümler zarif bir mühendislik dersidir: mafsal makaralı valf (sinyali yalnız tek yönde üretir), geri dönüşlü valf, hafıza valfi ve sistematik yöntemler — kayıt kaydırma ve sıralama zinciri: çevrimi gruplara bölüp her gruba kendi hava hattını vererek çakışmayı yapısal olarak yok eder.

Bu konuların atölye uygulaması pnömatik ve elektropnömatik eğitiminde yapılır; hava mantığının elektrik kumandayla buluştuğu bir sonraki katman için otomatik kumanda eğitimi doğal devamdır.
