MİKROİŞLEMCİ VE MİKRODENETLEYİCİLER EĞİTİMİ

İkisi de "çip", ikisi de program çalıştırır — peki neden birine mikroişlemci, diğerine mikrodenetleyici diyoruz? Cevap tek cümledir: mikroişlemci yalnızca beyindir, çevresine bellek ve giriş-çıkış ister; mikrodenetleyici ise beyni, belleği ve giriş-çıkışı tek kılıfta toplamış tek çiplik bilgisayardır. Bu yazıda işlemcinin iç yapısını, birimleri bağlayan yolları, bellek ailesini ve bir çipe programın nasıl yüklendiğini ele alıyoruz.

İşlemcinin İçi: ALU, Kontrol Birimi, Kaydediciler

Her işlemcinin üç ana organı vardır. ALU (aritmetik mantık birimi) hesap masasıdır: toplama-çıkarma gibi aritmetik, VE/VEYA/DEĞİL gibi mantık işlemleri burada döner; sonucun taşması ya da sıfır çıkması, STATUS kaydedicisindeki bayraklara işlenir. Kontrol birimi (CU) orkestra şefidir — komutları sırayla getirir, çözer ve ilgili birimleri zamanında çalıştırır. Kaydediciler ise işlemcinin cebindeki not kâğıtlarıdır: o an işlenen veriler ana belleğe gidip gelmeden burada tutulur. İşlemcileri karşılaştırırken bakılan değerler de bu yapıdan çıkar: kelime uzunluğu (bir seferde işlenen bit sayısı — 16 bit, 8 bitin iki katı veriyi tek adımda işler), komut çevrim süresi, adresleme kapasitesi ve kaydedici sayısı.

Üç Yol: Veri, Adres, Kontrol

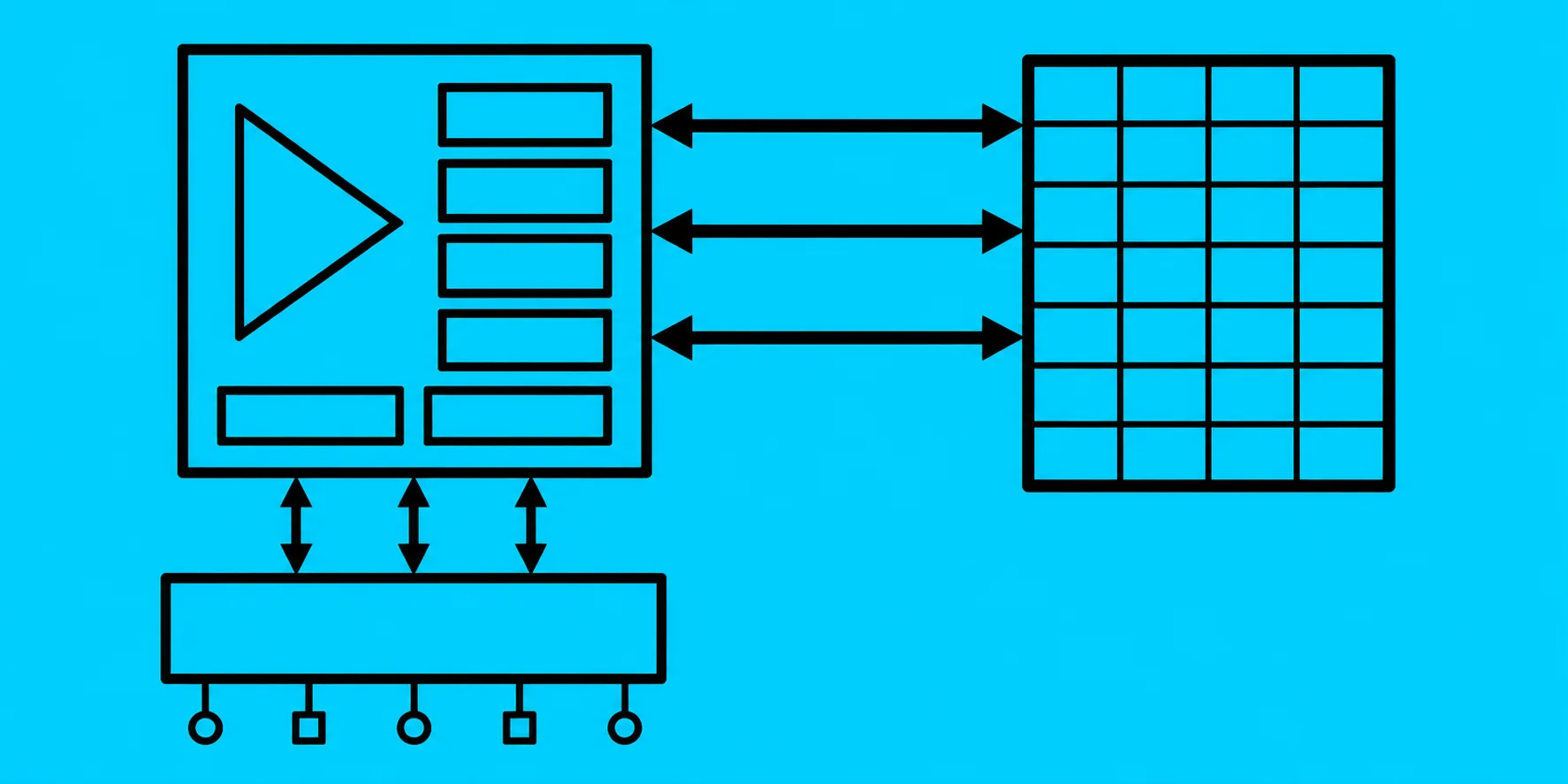

İşlemci, bellek ve çevre birimleri arasındaki bütün trafik üç yoldan akar ve üçlü bir kargo senaryosu gibi çalışır: adres yolu teslimat adresini söyler (hangi bellek hücresi?), veri yolu paketi taşır (bilginin kendisi), kontrol yolu işlemin türünü bildirir (oku mu, yaz mı, ne zaman?). Sisteme ek bellek entegresi takılacaksa bu yolların hız ve genişlik uyumu şarttır — yavaş bellek, hızlı işlemciyi bekleten dar boğazdır.

Bellek Ailesi: RAM'den EEPROM'a

• RAM: Çalışma masası — hızlıdır ama enerji kesilince üzerindeki her şey silinir.
• ROM: Fabrikada yazılmış, değiştirilemez kalıcı bellek.
• PROM: Kullanıcının bir kez — yalnız bir kez — yazabildiği tip.
• EPROM: Morötesi ışıkla silinip yeniden yazılabilen nesil; üzerindeki cam pencere bu silme işleminin kapısıdır.
• EEPROM: Elektrikle silinip yeniden yazılabilen modern standart — mikrodenetleyicinin kalıcı ayarlarının ve programının evi.

Bu aile ağacı aynı zamanda mikrodenetleyici tarihinin özetidir: çipler EEPROM ve flash tabanlı belleğe geçtikçe "yaz-sil-tekrar dene" döngüsü dakikalara indi ve mikrodenetleyici, öğrencinin ve tasarımcının deney tahtasına dönüştü.

Mikrodenetleyici: Tek Çiplik Sistem

Mikroişlemcili sistem kurarken belleği, giriş-çıkış entegrelerini ve ara bağlantıları siz eklersiniz; mikrodenetleyicide hepsi hazırdır — işlemci çekirdeği, program ve veri belleği, giriş-çıkış portları, zamanlayıcılar tek kılıfın içindedir. Avantajı bu bütünlükten doğar: daha az eleman, daha küçük kart, daha düşük maliyet ve güç tüketimi. Bu yüzden çamaşır makinesinden araç gösterge paneline, asansör kartından oyuncaklara gömülü sistemlerin standart beyni mikrodenetleyicidir. Eğitim dünyasının klasik örneği az pinli, EEPROM bellekli PIC ailesidir — sade komut seti ve anlaşılır port yapısıyla temel kavramların öğretildiği çip olarak yıllarca ders kitaplarının baş köşesinde oturmuştur.

Çipe Program Yüklemek: Karttan Yazılıma

Yazılan program çipe kendiliğinden girmez; aradaki köprü programlama kartıdır — bilgisayardan gelen veriyi, çipin programlama pinlerine uygun gerilim ve zamanlamayla aktaran devre. Yanına bir de deneme kartı eklenir: yüklenen programın ledler ve butonlarla sahada test edildiği alan. Yükleme yazılımı tarafında akış hep aynı çatıdadır: hedef çip listeden seçilir, derlenmiş program dosyası (.hex) açılır, konfigürasyon bitleri (osilatör tipi, koruma ayarları) işaretlenir, bilgisayar-kart haberleşme ayarı yapılır ve yazma komutuyla program çipin kalıcı belleğine işlenir. Bu akışı bir kez kavrayan, hangi yükleme yazılımını kullanırsa kullansın kaybolmaz.

Mimariyi ve donanımı bu düzeyde tanımak, programlama öğreniminin zeminidir. Devamı iki yoldan ilerler: komut düzeyinde yazım için mikrodenetleyici programlama yazımız kavramları derinleştirir; uygulamalı çip programlamayı baştan sona öğrenmek için PIC programlama eğitimi doğru adrestir.
