KUVVET TESİSATI ARIZA TESPİTİ VE ONARIMI EĞİTİMİ

Atölyedeki torna tezgâhı durduğunda kaybedilen şey elektrik değil, üretimdir. Kuvvet tesisatı — motorları, kompresörleri ve tezgâhları besleyen üç fazlı güç altyapısı — aydınlatma tesisatından farklı kurallara, farklı kesitlere ve farklı arıza karakterine sahiptir. Bu içerik, kuvvet tesisatını beş modülde uçtan uca ele alır: döşeme yöntemleri, pano bağlantıları, motor-şalter bağlantıları, tesis aydınlatması ve bakım-onarım.

1. Kuvvet Tesisatı ve Döşeme Yöntemleri

Kuvvet tesisatı fabrika, atölye ve işliklerde yüksek güçlü makineleri besleyen tesisattır; kabloları kalın kesitli, koruması güçlü, yolu planlıdır. Dört klasik döşeme yöntemi, ortama göre seçilir:

• Duvardan döşeme: Kablolar duvar boyunca kroşe ya da kablo kanalıyla taşınır — küçük atölyelerin ekonomik çözümü.
• Tavandan kanalla döşeme: Kablo tavaları tavana asılır; zeminde engel bırakmaz, sonradan hat eklemek kolaydır.
• Yerden beton kanalla döşeme: Ağır tezgâh dizilerinin altına, kapaklı beton kanallardan gider — darbe koruması en yüksek yöntemdir.
• Busbar (bara) kanalla döşeme: Tavandan geçen bara sisteminden istenen noktada fişli kutuyla enerji alınır. Makine yerleşimi sık değişen modern fabrikaların standardıdır: hat taşımak, kutuyu kaydırmak kadar kolaylaşır.

2. Pano, Fiş ve Priz Bağlantıları

Kuvvet hatları panoya belirli bir işlem sırasıyla bağlanır: enerji kesilir ve kilitlenir, kablo uçları numaralandırılır, pabuçlanır ve tork değerinde sıkılır — kuvvet tesisatında gevşek bağlantı, yüksek akım nedeniyle doğrudan ısınma ve yangın riskidir. Fiş-priz tarafında üç fazlı sistemin standardı CEE norm (kırmızı 400 V) fiş-priz ailesidir; 16 A, 32 A ve 63 A boyları akıma göre seçilir ve faz sırası doğru bağlanmalıdır — ters faz sırası, üç fazlı motorun ters yönde dönmesi demektir.

3. Motor ve Şalter Bağlantıları

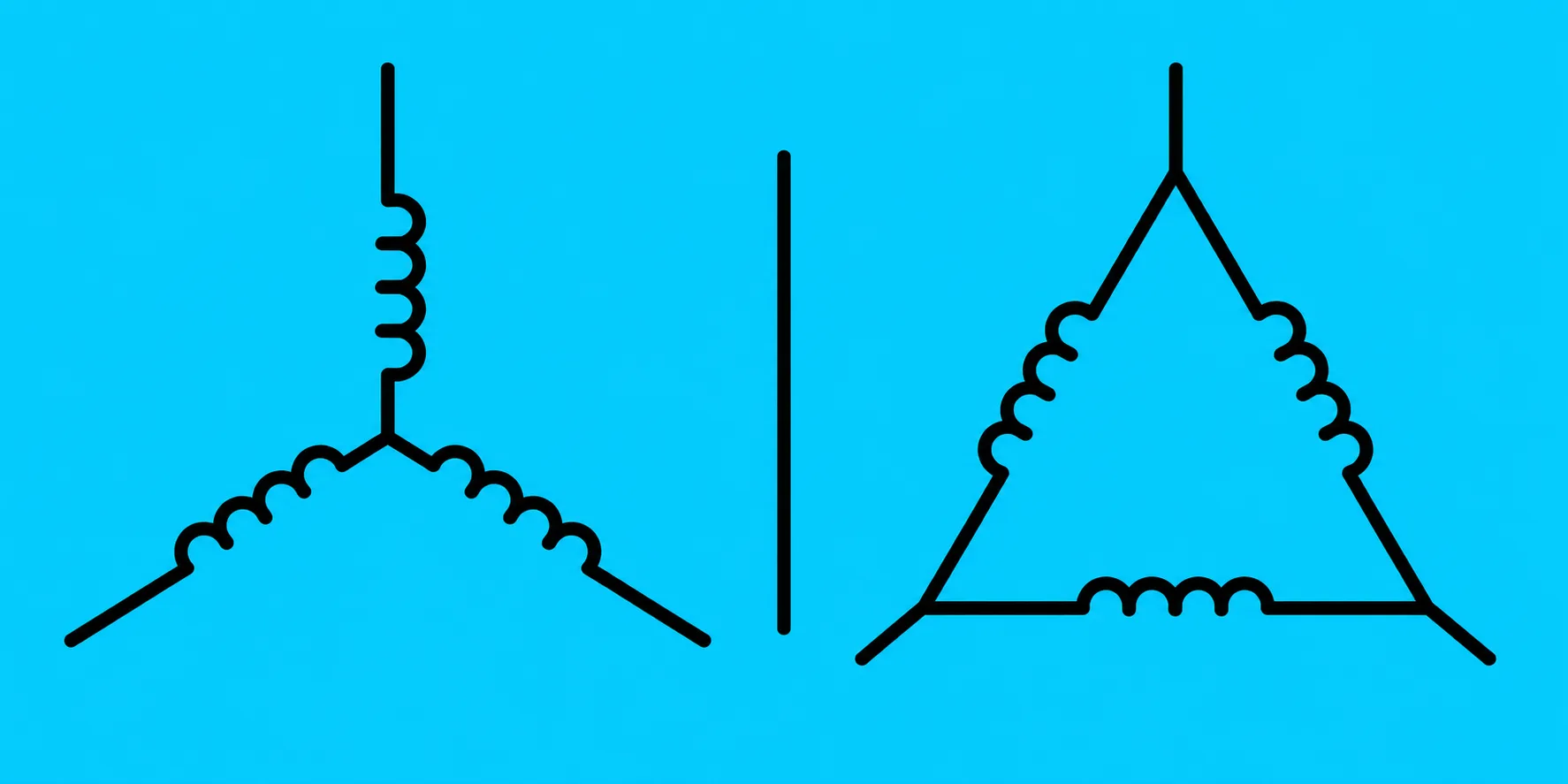

Kuvvet tesisatının kalbi AC motorlardır; sanayide baskın tip, üç fazlı asenkron motordur. Bağlantının anahtarı klemens kutusundaki altı uçtur: köprüler yıldız düzeninde takılırsa motor düşük gerilimle yumuşak kalkar, üçgen düzeninde tam güç çalışır — etiketteki 400V/690V değerleri hangi bağlantının hangi şebekeye uygun olduğunu söyler. Etiket okumak başlı başına beceridir: güç (kW), akım (A), devir (d/dk), cosφ ve koruma sınıfı oradadır.

Motorlar şalterlerle çalıştırılır: paket şalter küçük güçlerde, yıldız-üçgen şalter kalkış akımını düşürmede, motor koruma şalteri ise aşırı yük ve kısa devre korumasında görev alır. Tezgâh gövdesinin topraklanması yönetmelik gereğidir — Elektrik Kuvvetli Akım Tesisleri Yönetmeliği ve Elektrik İç Tesisleri Yönetmeliği, koruma iletkeni kesitinden bağlantı biçimine kadar kuralları bağlar.

4. Kuvvet Tesisinin Aydınlatılması

Atölye aydınlatması sıradan aydınlatma değildir; içinde bir güvenlik fiziği saklıdır: stroboskopik olay. Şebeke frekansında titreşen ışık altında, ışıkla senkron dönen mil duruyormuş gibi görünebilir — dönen parçaya "duruyor" diye uzanan el için ağır kaza senaryosudur. Çözüm; armatürleri farklı fazlara dağıtmak, elektronik balast ya da titreşimsiz LED kullanmaktır. Armatür seçimi, anahtar ve otomatik sigorta düzeni de aynı modülün konusudur.

5. Bakım ve Onarım İşlemleri

Kuvvet tesisatında arıza tespiti disiplinli bir sırayla yürür: enerji kes ve kilitle → görsel kontrol (yanık iz, gevşek klemens) → sigorta/şalter kontrolü → ohmmetreyle süreklilik → megerle yalıtım direnci ölçümü → gerekiyorsa pens ampermetreyle faz akımlarının dengesi. Motor şüphesinde üç sargının direnci kıyaslanır; belirgin fark, sargı arızasının imzasıdır. Onarım tarafı kablo ek ve kanal tamirinden pano ve şalter onarımına uzanır; topraklama sisteminin onarımı ise pazarlıksız önceliktir.

Bu içerik kuvvet tesisatının tamamını kuşbakışı verir; sahada uygulamalı yetkinlik için elektrik tesisatçılığı eğitimi döşeme ve bağlantı pratiklerini birebir çalıştırır, motor kumanda tarafını derinleştirmek isteyenler için otomatik kumanda eğitimi doğal devamdır.
