ELEKTRONİK ELEMANLAR

Elektronik bir devreyi anlamanın iki yolu vardır: elemanları tek tek tanımak ve aralarındaki matematiksel ilişkiyi — devre teorisini — kavramak. Elemanlar alfabedir, teori gramerdir; ikisi olmadan devre "okunmaz". Bu yazıda önce elemanları pasif-aktif ayrımıyla sınıflandırıyor, sonra devre teorisinin analiz araçlarına ve ölçü aletlerine geçiyoruz.

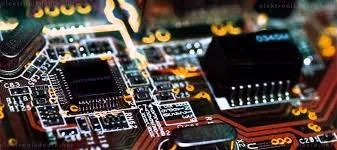

Devrenin Kadrosu: Temel Elemanlar

Her elektrik devresi aynı çekirdek kadroyla kurulur: enerjiyi veren üreteç (pil, akü, güç kaynağı — birden fazlası bağlanınca batarya adını alır), akımı taşıyan bağlantı iletkenleri (bakır başta olmak üzere iletken teller), akımı açıp kapatan anahtar ve işi yapan alıcılar. Alıcı tarafın yıldızları ise elektronik elemanlardır — ve en verimli sınıflandırma, davranışlarına göredir:

• Pasif elemanlar — enerji üretmez; harcar ya da depolar: direnç (akımı sınırlar ve Ohm kanunu gereği uçlarında gerilim düşürür), kondansatör (elektrik alanında enerji depolar, filtreler), bobin (manyetik alanda enerji depolar, ani akım değişimine direnir).
• Aktif elemanlar — sinyali yönlendirir, yükseltir ya da kontrol eder: diyot (akımı tek yöne geçirir), transistör (anahtarlama ve yükseltme), entegre devre (binlerce transistörün tek yongada birleşimi).

Kadro bununla bitmez: ayarlı dirençler, sensörler, röleler, buzzer, sigortalar, mikrodenetleyiciler, motor, hoparlör ve mikrofon da sahada sık görülen oyunculardır. Her elemanın devredeki görev tanımını ayrıntılı incelemek isteyenler için elektronik devre elemanları ve görevleri yazımız bu listeyi tek tek açar.

Devre Teorisi: Elemanların Grameri

Elemanları tanımak, devreyi çözmeye yetmez — "bu dirençten kaç amper geçer, şu noktada kaç volt vardır" sorusunun cevabı devre teorisindedir. Temel taşı Ohm kanunudur: gerilim, akım ve direnç arasındaki V = I × R ilişkisi. Üzerine Kirchhoff'un iki yasası oturur — bir düğüme giren akımların toplamı çıkanlara eşittir; kapalı bir çevrede gerilimlerin toplamı sıfırdır. Bu iki yasadan, teorinin analiz araçları doğar:

• Düğüm analizi: Bağlantı noktalarının gerilimleri bilinmeyen alınır, akım yasasıyla denklem kurulur.
• Çevre analizi: Kapalı çevrelerin akımları bilinmeyen alınır, gerilim yasasıyla çözülür — devrenin yapısına göre hangisi az denklem veriyorsa o seçilir.
• Eşdeğer devreler: Karmaşık bir ağ, tek kaynak ve tek dirence indirgenir — büyük devrenin bir parçasını analiz etmenin kestirme yolu.
• Graf teorisi: Devrenin bağlantı iskeletinin matematiksel gösterimi — bilgisayarlı devre çözümlemesinin (simülatörlerin) altındaki motor.

Analiz iki rejimde yapılır: DC (doğru akım — değerler sabittir, kondansatör açık, bobin kısa devre gibi davranır) ve AC (alternatif akım — frekans işin içine girer, kondansatör ve bobinin direnci frekansla değişir). Aynı devrenin DC'de ve AC'de bambaşka davranması, elektroniğin en öğretici sürprizlerindendir.

Ölçü Aletleri: Teoriyi Doğrulayan Üçlü

Hesapladığınız değerin gerçek devrede tutup tutmadığını üç alet söyler: ampermetre akımı ölçer ve devreye seri bağlanır; voltmetre iki nokta arasındaki gerilimi ölçer ve paralel bağlanır; multimetre ikisini ve direnç ölçümünü tek gövdede toplar — elektronikçinin masasından eksik olmayan alettir. Teori ile ölçüm arasındaki küçük farklar normaldir (eleman toleransları); büyük farklar ise ya hesabın ya devrenin yanlış olduğunun ilanıdır — ve öğrenme tam o anda başlar.

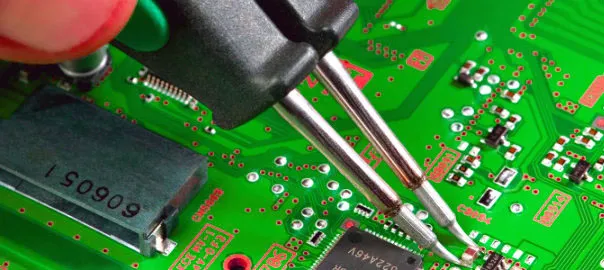

Teoriden Pratiğe

Devre teorisi üniversitelerin elektronik ve bilgisayar mühendisliği bölümlerinde ders olarak okutulur ama mühendis olmayana kapalı değildir — Ohm ve Kirchhoff, deneme tahtasında iki dirençli bir gerilim bölücüyle herkese kendini kanıtlar. Doğru sıra: elemanı tanı → değerini hesapla → kur ve ölç → farkı sorgula. Bu döngüyü sistemli işleten analog devre elemanları eğitimi pasif ve aktif elemanları uygulamalı çalıştırır; teorinin kanun tarafını sağlamlaştırmak için dirençler ve temel elektrik kanunları eğitimi doğal başlangıçtır.

Elektronik elemanlar, tek tek basit, birlikte sınırsızdır — dört temel elemanla kurulabilecek devre sayısının bir sınırı yoktur. Alfabeyi öğrenin, grameri oturtun; gerisi tasarım zevkinizdir.
