ELEKTRONİK DEVRE ŞEMALARI
Devre şeması, elektroniğin haritasıdır: gerçek kart üzerindeki karman çorman elemanlar ve yollar, şemada düzenli sembollere ve çizgilere dönüşür. Şema okuyabilen kişi, hiç görmediği bir cihazın nasıl çalıştığını masasından anlayabilir — okuyamayan ise elindeki kartta ne aradığını bilemez. İyi haber şu: şema dili, alfabesi küçük bir dildir ve sistemli çalışan herkes kısa sürede söker.
Şemanın Alfabesi: Semboller
Her eleman şemada standart bir sembolle gösterilir — semboller uluslararası kabul gördüğü için dünyanın her yerinde aynı okunur. Sık karşılaşılan sözlük şudur:
- Üreteç/pil: Uzun-kısa paralel çizgiler — uzun çizgi artı kutup. Birden çok üretecin bağlanması batarya olarak gösterilir.
- Anahtar: Hattı açıp kapatan mafsallı çizgi.
- Direnç: Zigzag ya da dikdörtgen kutu; yanında değeri yazar (330R, 10k).
- Kondansatör: İki paralel çizgi; kutuplu (elektrolitik) tipte bir çizgi eğri ya da + işaretli.
- Diyot: Çizgiye dayanan üçgen — üçgenin yönü akımın geçtiği yöndür; diyak, iki yönde de tetiklenen simetrik kardeştir.
- Transistör: Daire içinde üç uçlu sembol — beyz, emiter, kollektör.
- Bağlantılar: Düz çizgiler iletkenleri gösterir. Kritik kural: kesişen iki çizgi nokta varsa bağlıdır, nokta yoksa yalnızca üst üste geçiyordur — şema okumada en çok hata bu ayrımda yapılır.
Şema Nasıl Okunur?
Şema okumanın yerleşik yönü vardır: sinyal ve enerji soldan sağa, besleme yukarıdan aşağıya akar — girişler solda, çıkışlar sağda, artı besleme üstte, toprak altta çizilir. Okuma stratejisi üç adımdır:
- Beslemeyi bul: Devre nereden enerji alıyor, kaç volt? Her analizin başlangıç noktası budur.
- Bloklara böl: Karmaşık şema tek parça okunmaz; besleme katı, giriş katı, yükseltme/işlem katı, çıkış katı gibi işlev adalarına ayrılır ve her ada kendi içinde çözülür.
- Sinyalin yolunu izle: Girişten çıkışa parmakla (ya da kalemle) yürünür — sinyal her elemandan geçerken ne değişiyor?
Ölçü aletlerinin şemadaki yeri de okuma bilgisinin parçasıdır: voltmetre iki nokta arasındaki gerilimi ölçtüğü için elemana paralel, ampermetre hattan geçen akımı ölçtüğü için devreye seri çizilir; multimetre ikisinin (ve direnç ölçümünün) tek gövdede birleşimidir.
Şemadan Gerçek Devreye
Şema kâğıtta doğrulandıktan sonra gerçeğe iki adımda taşınır: önce breadboard'da kurulup çalıştığı görülür, ardından baskı devreye (PCB) aktarılır — tasarım programında yollar çizilir, bakır plakete işlenir, elemanlar lehimlenir. Modern tasarım programlarının en büyük hediyesi simülasyondur: şema daha kâğıttayken bilgisayarda çalıştırılır, değerler denenir, hatalar bakıra kazınmadan yakalanır. Ters yönde de aynı beceri çalışır: elinizdeki gerçek karttan şema çıkarabilmek (tersine mühendislik), kart tamircilerinin gündelik işidir.
Şema Okuma Nasıl Geliştirilir?

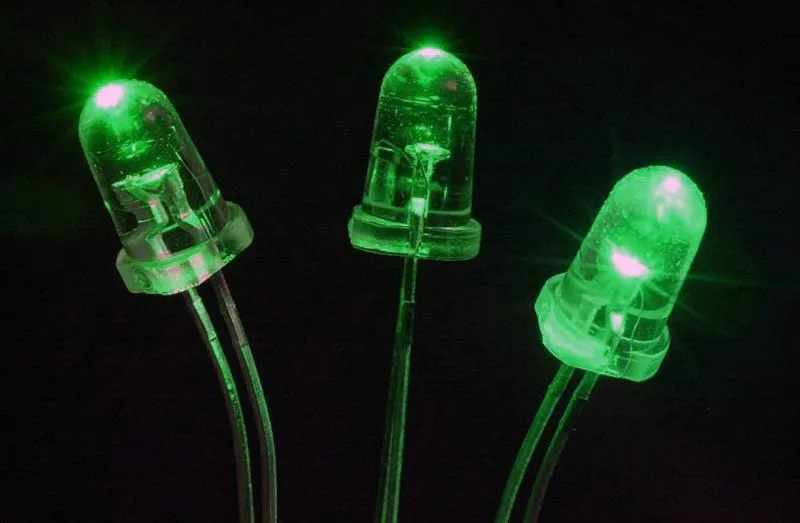

Bu beceri kelime ezberi gibi ilerler: önce basit şemalar (led devresi, zil devresi) sökülür, sonra radyo ve güç kaynağı gibi katmanlı şemalara geçilir. En verimli egzersiz, çalışan bir cihazın şemasını bulup kart üzerindeki gerçek elemanlarla tek tek eşleştirmektir — sembol ile parça arasındaki köprü ancak böyle kurulur. Elemanların görev bilgisini tazelemek için elektronik devre elemanları ve görevleri yazımız yol arkadaşıdır; şema çiziminin bilgisayar tarafını öğrenmek isteyenler için bilgisayarla devre çizimi ve simülasyonu eğitimi doğal devamdır.
Sıkça Sorulan Sorular
Elektronik devre şeması nasıl okunur?
Devre şeması, gerçek elemanların standart sembollerle gösterildiği bir haritadır. Genelde güç kaynağından başlanır, akımın izlediği yol çizgiler boyunca takip edilir. Her sembol bir elemanı (direnç, diyot, transistör) temsil eder; bağlantı noktaları ve hat kesişmeleri akımın nasıl dağıldığını gösterir.
Voltmetre ve ampermetre şemada nasıl bağlanır?
Voltmetre, iki nokta arasındaki gerilimi ölçtüğü için devreye paralel bağlanır. Ampermetre ise üzerinden geçen akımı ölçtüğünden devreye seri bağlanır. Şemada voltmetre ölçülecek elemanın yanına, ampermetre ise akım hattının üzerine seri olarak yerleştirilmiş görülür.
Baskı devre (PCB) nasıl oluşturulur?
Önce devre tasarımı bir programda çizilir, ardından bakır kaplı plaket üzerine devre yolları aktarılır. Gereksiz bakır kısımlar asit (eritici) ile temizlenir, sonra eleman ayakları için delikler açılır. Son aşamada elemanlar yerleştirilip lehimlenerek devre tamamlanır.
Diyak ile diyot arasındaki fark nedir?
Diyot akımı yalnızca tek yönde geçirir. Diyak ise iki yönde de iletime geçebilen, belirli bir eşik gerilimine ulaşınca aniden iletken olan bir elemandır. Genelde triyak tetiklemek için kullanılır ve simetrik yapısı sayesinde her iki polariteyi de yönetir.
Basit bir elektronik devrede hangi temel elemanlar bulunur?
Basit bir devrede güç kaynağı (üreteç), bağlantı kabloları, akımı açıp kapatan anahtar ve bir yük (örneğin direnç veya lamba) bulunur. Bu temel yapıya diyot, kondansatör ya da transistör eklenerek doğrultma, depolama veya anahtarlama gibi işlevler kazandırılır.
Devre tasarımında neden bilgisayar programı kullanılır?
Devre programları, şemayı dijital ortamda çizip hataları önceden simüle etmeyi, eleman değerlerini test etmeyi ve baskı devre yolunu otomatik düzenlemeyi sağlar. Bu sayede plaket üretilmeden tasarım doğrulanır, malzeme israfı ve yanlış bağlantı kaynaklı arızalar büyük ölçüde azaltılır.
