ELEKTROHİDROLİK SİSTEMLER EĞİTİMİ
Bir presin tonlarca kuvvet üreten koluna "in" komutunu veren şey, 24 voltluk minicik bir bobin akımıdır. Elektrohidrolik, tam olarak bu buluşmanın adıdır: hidroliğin kaba kuvveti ile elektriğin hassas kumandası aynı devrede birleşir. El kollu klasik hidrolikten farkı da budur — valfi insan eli değil, buton, röle, sınır anahtarı ya da PLC çıkışının sürdüğü selenoid açar. Bu içerik, sistemi dört adımda ele alır: devre elemanları, sembol dili, tek silindir kontrolü ve çok silindirli devreler.
1. Devre Elemanları: Elektrik Tarafı ve Yağ Tarafı
Elektrohidrolik devrenin iki yakası vardır. Elektrik yakasında butonlar, şalterler, sınır anahtarları (silindir yolun sonuna geldi mi?), basınç şalterleri (hat basıncı eşiği aştı mı?), röleler, kontaktörler ve kumanda gerilimini üreten trafo-doğrultmaç grubu bulunur. Yağ yakasının kilit elemanı selenoid valftir: bobin enerjilenince manyetik kuvvet valf makarasını iter, yağ yolu açılır; enerji kesilince yay makarayı geri getirir.
İleri uygulamaların yıldızı oransal valflerdir. Klasik valf aç-kapa çalışır; oransal valf ise bobin akımıyla orantılı açılır — potansiyometreden gelen sinyal amplifikatörde güçlendirilir ve silindirin hızı, konumu ya da basıncı kademesiz ayarlanır. Yön kontrol, basınç emniyet ve akış kontrol işlevlerinin her birinin oransal karşılığı vardır. Sistemin sağlığı ise ölçüm cihazlarıyla izlenir: manometre, debi ölçer, sıcaklık ve seviye göstergeleri, yağ kirlilik göstergesi — hidrolikte arızaların büyük bölümü kirli yağdan başlar.
2. Sembol Dili ve Şema Türleri
Elektrohidrolik teknikerin okuma-yazması semboldür: elle kumanda, elektrikli anahtarlama, röle bobini ve kontakları, mekanik tahrik, bağlantı ve güç kaynağı sembolleri standarttır. Elemanlar devre üzerinde rakam ve harfle kodlanır — hangi selenoidin hangi röle kontağından sürüldüğü bu kodlarla izlenir. Aynı sistem üç ayrı belgeyle anlatılır: teknolojik şema (makinenin fiziksel düzeni), hidrolik devre şeması (yağ yolları) ve elektrik kumanda şeması (sinyal mantığı); çalışma sırası ise fonksiyon/çalışma diyagramıyla gösterilir. Arıza arayan kişi bu üç belgeyi yan yana koyup okuyabilmelidir.
3. Tek Silindirin Kontrolü

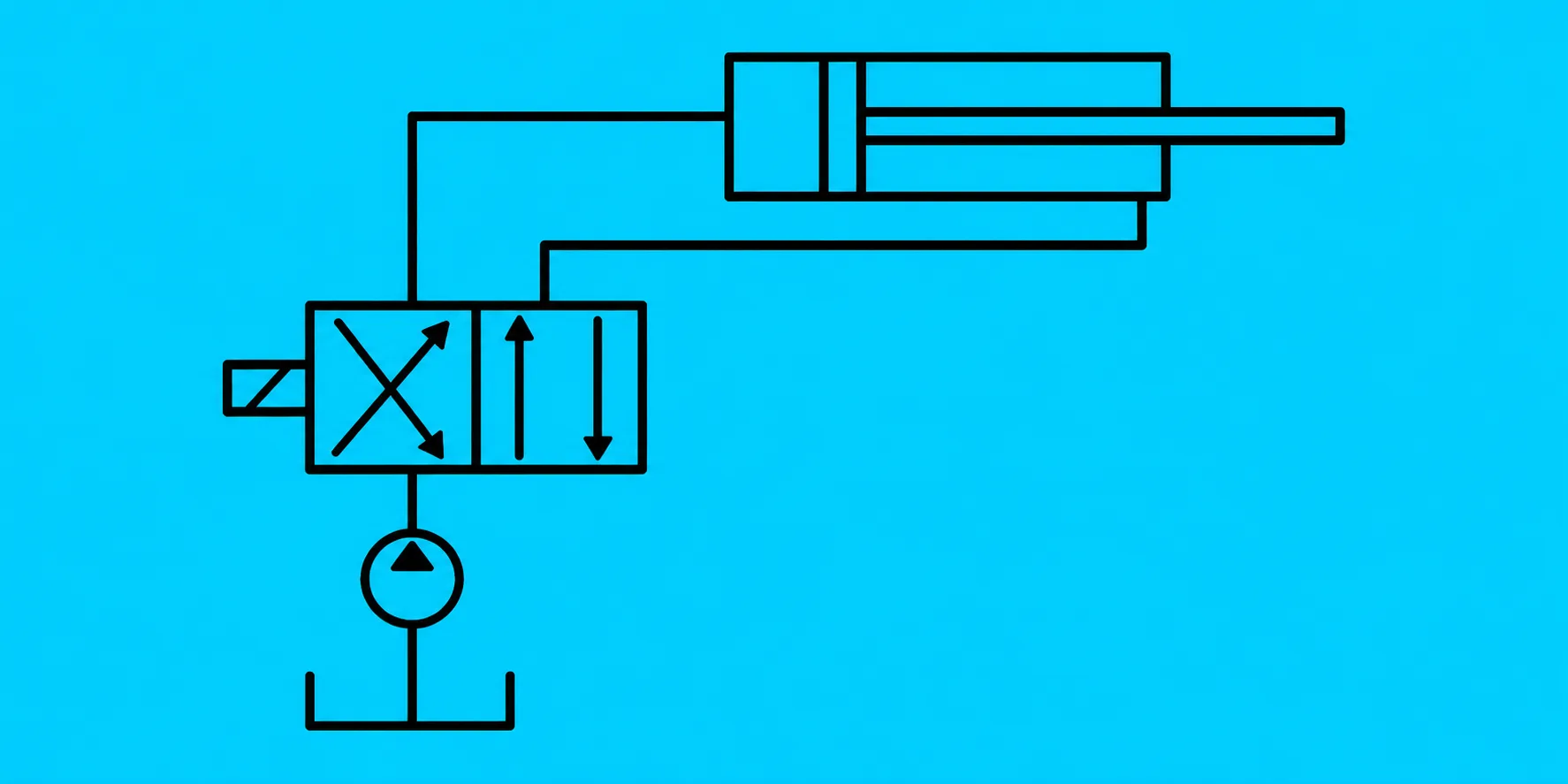

Uygulamalar en yalın devreyle başlar: tek etkili silindir (yağ iter, yay geri getirir) selenoid valfle sürülür. Valflerin paralel ya da seri bağlanması, "iki buton da basılıysa çalışsın" (emniyet) veya "herhangi biri basılıysa çalışsın" mantıklarını kurar — elektrikteki VE/VEYA kapılarının hidrolik sahneye taşınmış hâlidir. Silindirin hız ayarı giriş ya da çıkış kısılmasıyla yapılır: çıkış kısma, yük altında daha kararlı hareket verdiği için pratikte tercih edilir. Çift etkili silindirde her iki yön de basınçla sürülür; oransal valf eklendiğinde hız ve basınç profili elektrik sinyaliyle çizilir — presin yavaş yaklaşıp hızlı basması gibi.
4. Birden Fazla Silindir: Sıralı Çalışma
Gerçek makinelerde silindirler tek başına değil koreografiyle çalışır: önce bağlama silindiri parçayı sıkar, sonra pres silindiri iner. Paralel bağlantıda silindirler aynı anda, seri bağlantıda sırayla hareket eder; basınç kademeli devrede bir silindirin işini bitirip basıncı yükseltmesi, basınç şalteri üzerinden sonraki adımı tetikler. Kombinasyonlu devreler bu tekniklerin karışımıdır ve her biri çalışma diyagramı + hidrolik şema + elektrik şeması üçlüsüyle tasarlanır.
Bu devrelerin kumanda mantığı — röle, mühürleme, kilitleme — motor kumandasıyla aynı ailedendir ve otomatik kumanda eğitiminde uygulamalı kurulur. Aynı prensiplerin basınçlı havayla çalışan kardeşi için pnömatik ve elektropnömatik eğitimi doğal paralel adımdır.
Sıkça Sorulan Sorular
Elektrohidrolik sistem ile düz hidrolik arasındaki fark nedir?
Düz hidrolik sistemde valfler el kolu ya da mekanik tahrikle açılırken, elektrohidrolik sistemde valfler elektrik sinyaliyle kumanda edilen selenoid bobinlerle açılır. Bu sayede butonlar, röleler ve sınır anahtarlarıyla otomatik kontrol, uzaktan kumanda ve PLC entegrasyonu mümkün olur.
Selenoid valf nasıl çalışır?
Selenoid valf, bobinine gerilim uygulandığında oluşan manyetik alanla bir nüveyi çeker ve valf makarasını hareket ettirerek yağ yolunu açar ya da kapatır. Genelde 24 V DC veya 220 V AC ile çalışır. Enerji kesilince yay makarayı eski konumuna döndürür, böylece akış kesilir.
Oransal valf normal yön kontrol valfinden nasıl ayrılır?
Normal yön valfi tam açık ya da tam kapalı iki konumda çalışır. Oransal valf ise bobinine verilen akım miktarıyla orantılı olarak kademesiz açılır; böylece silindirin hızı ve basıncı hassas biçimde ayarlanabilir. Yumuşak hızlanma ve duruş gereken uygulamalarda tercih edilir.
Devre şemasında röle ve kontaktör neden farklı gösterilir?
Röle düşük akımlı kumanda devrelerinde sinyal anahtarlaması için kullanılır ve küçük kontaklara sahiptir. Kontaktör ise motor gibi yüksek güçlü yükleri anahtarlar, ark söndürme özelliği ve büyük kontakları vardır. Şemada kontaktör genelde güç devresinde, röle kumanda devresinde sembolize edilir.
Tek etkili silindir ile çift etkili silindir arasındaki fark nedir?
Tek etkili silindirde yağ basıncı pistonu yalnızca tek yönde iter; geri dönüş yay ya da yük ağırlığıyla olur. Çift etkili silindirde ise pistonun her iki tarafına da sırayla yağ gönderilir, böylece hem ileri hem geri hareket basınçla kontrol edilir ve daha güçlü iş yapılır.
Basınç şalteri elektrohidrolik devrede ne işe yarar?
Basınç şalteri, hat basıncı ayarlanan eşik değere ulaştığında elektrik kontağını açıp kapatır. Örneğin silindir tam dayanak konumuna geldiğinde basınç yükselir ve şalter pompayı durdurur ya da bir sonraki adımı tetikler. Böylece basınca bağlı otomatik sıralama sağlanır.
