ELEKTRİK MAKİNELERİNDE MEKANİK ARIZA TESPİTİ EĞİTİMİ
Motor arızalarının şöhreti elektriktedir — yanan sargı, atan sigorta. Oysa sahada motorun başına gelenlerin büyük bölümü mekaniktir: yorulan rulman, gevşeyen klemens, çatlayan pervane. Ve mekanik arızanın bir nezaketi vardır — çoğu zaman haber vererek gelir: ses değişir, sıcaklık yükselir, titreşim artar. Mekanik arıza tespiti, bu haberleri motoru sökmeden okuma sanatıdır. Bu yazıda motorun mekanik anatomisini, parça parça arıza belirtilerini ve üç temel teşhis cihazını ele alıyoruz.
Motorun Mekanik Anatomisi
Elektrik makinesi, elektriksel çekirdeğin etrafına kurulmuş bir mekanik iskelettir. Asenkron motorda dönen kısım rotordur — fırçasız, kolektörsüz, bakımı az bir yapı. Doğru akım motorunda dönen kısım endüvidir ve üzerindeki kolektöre karbon fırçalar sürtünür — bu sürtünme, DC motora özgü ek bir aşınma cephesi açar. İkisinin ortak mekanik kadrosu ise aynıdır: gövde, motor mili, yatakları taşıyan ön-arka kapaklar, soğutucu pervane, bağlantı kutusu (klemens) ve motoru yüke bağlayan aktarma organları.
Parça Parça Arıza Haritası
- Klemens: Sargı uçlarının dış kabloyla buluştuğu kutu. Tipik arızaları gevşek vida, oksitlenmiş temas ve kırık köprü plakasıdır — gevşek bağlantı ısınır, kıvılcım yapar ve günün birinde bir fazı koparır: tek faza kalan motor homurdanarak yanmaya doğru gider.
- Motor mili: Momenti yüke taşıyan omurga. Eğilme, kama yuvası ezilmesi ve yatak bölgesi aşınması görülür; eğik mil kendini titreşimle ve salgıyla belli eder.
- Soğutucu pervane: Mil ucunda döner, gövde kanatlarından hava geçirir. Kırık ya da gevşek pervane sessiz bir katildir — motor çalışır ama soğumaz; ısınan sargının yalıtımı erir. Çatlak kanat ayrıca balanssızlık ve titreşim üretir.
- Kapaklar: Rulman yuvalarını taşır ve rotoru merkezler. Çatlak veya yuvası ovalleşmiş kapak, rotorun statora sürtmesine (tehlikeli metal-metal teması) yol açar.
- Aktarma organları: Kaplin, kasnak-kayış, dişli. Hizasızlık (kaçık eksen) ve gergisiz/aşırı gergin kayış, arızayı motora geri yansıtır — yanlış hizalanan kaplinin faturasını çoğu zaman rulman öder.
Rulman: Arızaların Başkenti

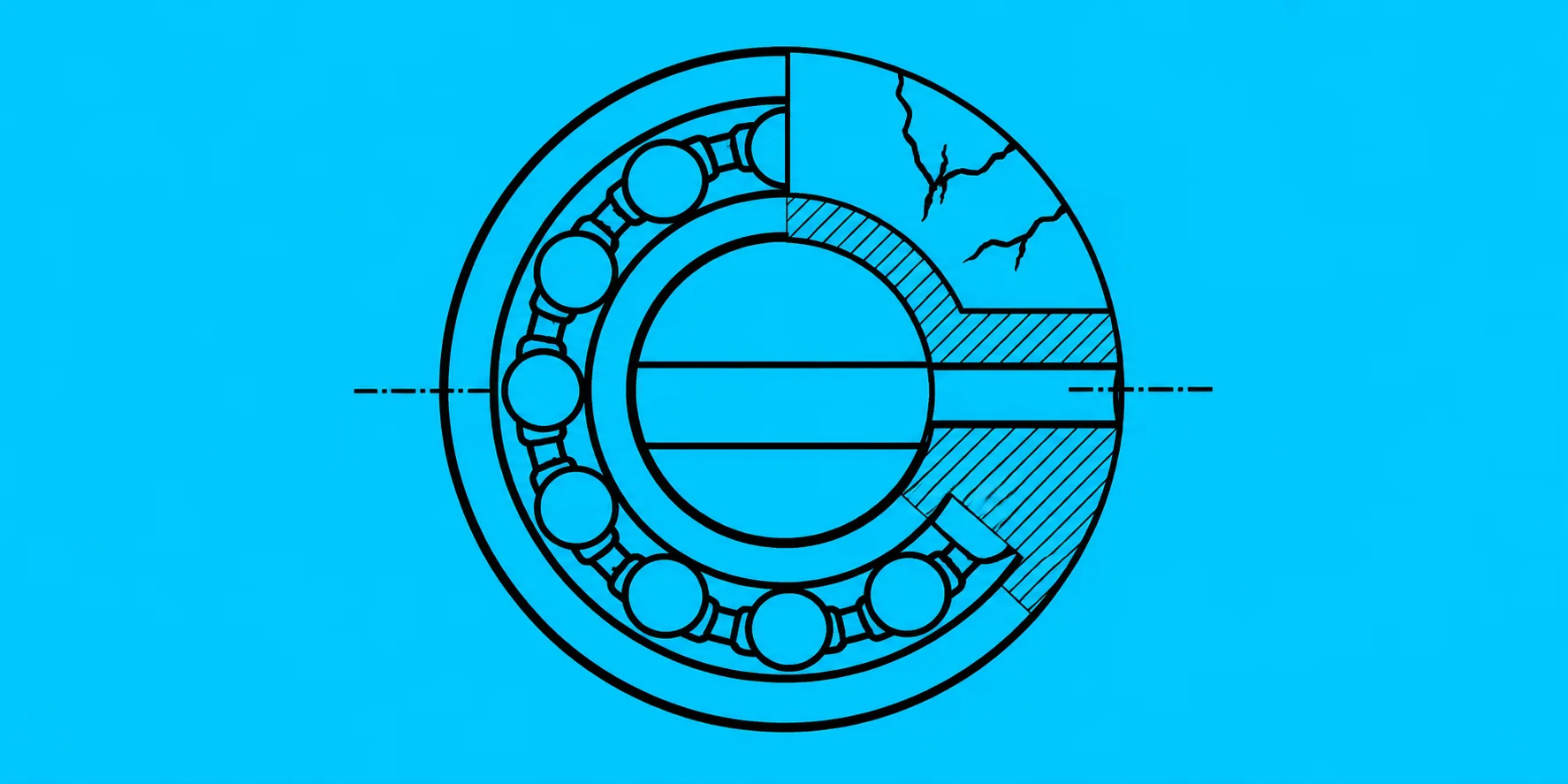

Motorun mekanik arıza istatistiğinde açık ara lider rulmandır. Yapısı dört parçadır: iç bilezik (mile geçer), dış bilezik (kapak yuvasına oturur), aradaki yuvarlanan elemanlar (bilye ya da makara) ve onları eşit aralıkta tutan kafes. Arıza belirtileri karakteristiktir: metalik uğultu, hırıltı ya da ritmik tıkırtı; elle çevrilen milde pürüzlü dönüş veya hissedilir boşluk; yatak bölgesinde anormal sıcaklık. Bakımın üç kuralı ömrü belirler: doğru gres — doğru miktarda (fazla gres az gres kadar zararlıdır), montaj-demontajda çektirme kullanmak (çekiçle çıkarılan rulman zaten ölmüştür) ve depolamada temizlik.
Üç Teşhis Cihazı: Dinle, Ölç, Analiz Et
Kulaklıklı dinleme aleti, eski ustanın tornavidayı kulağa dayama yönteminin modern hâlidir: prob rulman yatağına dokundurulur, sağlıklı rulmanın düzgün vınlaması ile hasarlının hırıltısı kulakta ayrışır. Kızılötesi (enfraruj) termometre, dokunmadan sıcaklık okur: yatak, klemens ve gövde noktaları taranır, normal değerlerle karşılaştırılır — belirgin sıcak nokta; sürtünmenin, gevşek bağlantının ya da aşırı yükün adresidir. Titreşim ölçüm ve analiz cihazı ise teşhisin ağır topudur: titreşimin genliği makinenin genel sağlığını, frekans dağılımı arızanın kimliğini söyler — balans bozukluğu devir frekansında tepe verirken, rulman hasarı kendine özgü yüksek frekanslarda görünür. Üçünün ortak değeri aynıdır: motor sökülmeden arızanın yeri ve ciddiyeti bilinir, bakım plansız duruşa dönüşmeden planlanır.
Bu teşhis becerisi; fabrika bakım ekiplerinin, motor sarım atölyelerinin ve servis teknikerlerinin ekmek kapısıdır. Kestirimci bakımın bütün araç setini kuşanmak için endüstriyel bakım onarım eğitimi kapsamlı bir çerçeve sunar; arızanın elektrik tarafını — sarım ve endüvi işçiliğini — merak edenler için endüvi sarımı yazımız tamamlayıcı okumadır.
Sıkça Sorulan Sorular
Motor rulmanı arızası nasıl anlaşılır?
Bozulan rulman çalışırken metalik uğultu, hırıltı veya tıkırtı çıkarır; titreşim artar ve rulman bölgesi normalden çok ısınır. Mili elle çevirince pürüzlü dönme veya boşluk hissedilir. Erken teşhis için kulaklıklı dinleme aleti, kızılötesi termometre ve titreşim analiz cihazı kullanılır.
Titreşim ölçüm cihazı motor arızasını nasıl gösterir?
Cihaz, motor gövdesindeki titreşimin genliğini ve frekansını ölçer. Belirli frekanslardaki yükselmeler hangi parçanın sorunlu olduğunu işaret eder; örneğin balans bozukluğu devir frekansında, rulman hasarı ise daha yüksek karakteristik frekanslarda tepe verir. Bu sayede motor sökülmeden arıza yeri tahmin edilir.
Soğutucu pervane arızalanırsa ne olur?
Pervane, motor milinin arka ucunda döner ve sargıların üzerinden hava geçirerek motoru soğutur. Pervane kırılır, çatlar veya gevşerse soğutma yetersiz kalır; motor aşırı ısınır, sargı yalıtımı zarar görür ve zamanla sarım yanar. Çatlak pervane dengesizlik yaratıp titreşimi de artırır.
Klemens bağlantısında hangi arızalar görülür?
Klemens, motor sargı uçlarının dış kabloya bağlandığı bağlantı kutusudur. Gevşek vida, oksitlenmiş temas yüzeyi veya kırılmış köprü plakası burada sık görülen arızalardır. Gevşek bağlantı kıvılcım ve ısınma yapar, temas direncini artırır; sonunda bağlantı yanarak motor faz kaybeder.
Kızılötesi termometre bakımda neden kullanılır?
Kızılötesi termometre, yüzeye dokunmadan sıcaklığı ölçer. Çalışan motorun rulman yatakları, klemens ve gövde sıcaklığı uzaktan okunarak normal değerlerle karşılaştırılır. Bir noktanın belirgin şekilde sıcak olması orada sürtünme, gevşek bağlantı ya da aşırı yüklenme olduğunu erkenden gösterir.
Asenkron motorla doğru akım motorunun mekanik yapısı nasıl ayrılır?
Asenkron motorda dönen kısım rotordur ve fırça-kolektör bulunmaz; bakımı daha azdır. Doğru akım motorunda ise dönen kısım endüvidir, üzerinde kolektör vardır ve karbon fırçalar bu kolektöre sürtünerek akım iletir. Bu yüzden DC motorlarda fırça ve kolektör aşınması ek bir mekanik arıza kaynağıdır.
