DOĞRU AKIM MOTORLARI
Elektrikli otomobilden akülü matkaba, oyuncak arabadan asansör kapısına — pil ya da aküyle dönen hemen her şeyin içinde bir doğru akım (DC) motoru vardır. DC motorun iki büyük cazibesi onu bir asırdır vazgeçilmez kılıyor: çalışma prensibi gözle izlenebilecek kadar anlaşılırdır ve devir ayarı çok kolaydır — gerilimi değiştirin, hız değişsin. Bu yazı DC motorun yapısını, çalışmasını ve bağlantı türlerini ele alıyor.
Doğru Akım Motoru Nedir?

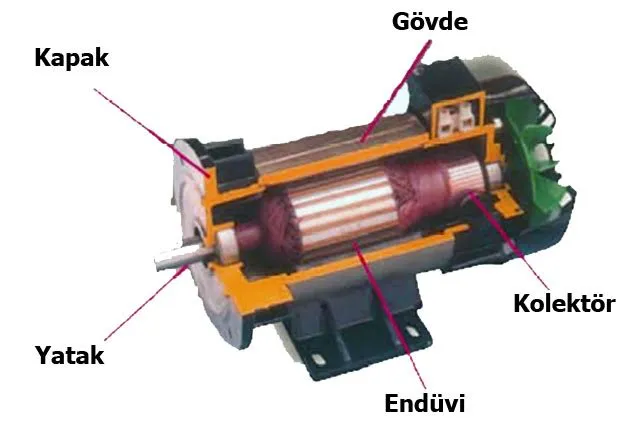

DC motor, doğru akım elektrik enerjisini dönme hareketine çeviren makinedir. Altı ana parçadan oluşur: endüvi (dönen kısım), endüktör (duran kısım), yatak, kapak, fırça ve kolektör. Aynı makine ters yönde de çalışabilir: endüvi dışarıdan döndürülürse motor gerilim üretir — DC motor ile dinamo, aynı yapının iki yüzüdür.
Parçalar ve Görevleri

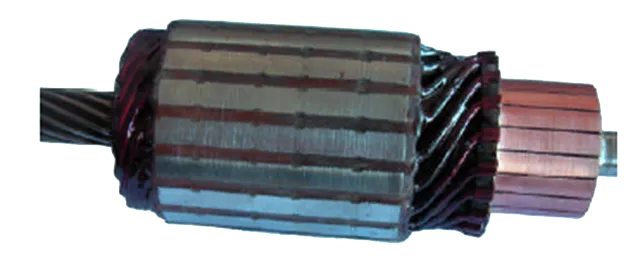

Endüvi (dönen kısım): Mekanik enerjinin alındığı parçadır. Preslenmiş sac paket üzerine emaye yalıtkanlı iletkenler sarılıdır; bu iletkenlerden akım geçtiğinde dönme doğar. Kolektör de endüvinin üzerindedir.

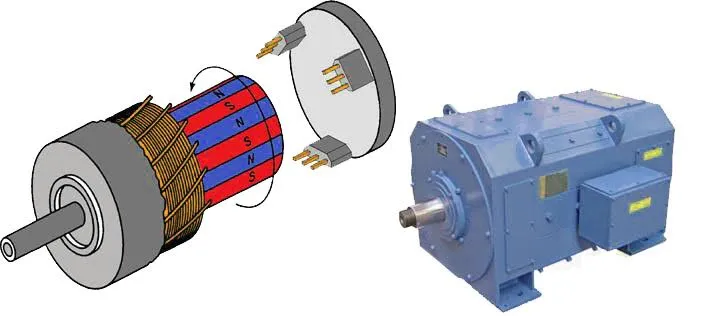

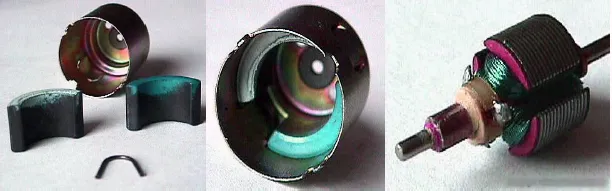

Endüktör (duran kısım): Motorun manyetik alanını üreten sargıdır; gövdeye vidalanmış kutuplar üzerine sarılıdır. Küçük motorlarda sargının yerini sabit mıknatıslar alır — oyuncak ve hobi motorlarının tamamı bu tiptir.
Yatak ve kapak: Mili taşıyan bilyeli ya da bilezikli yataklar, motorun periyodik bakım isteyen parçalarıdır; soğutma pervanesi de gövdenin parçasıdır. Fırça: Duran devreden dönen endüviye akımı aktaran karbon bloklardır; baskı yaylarıyla kolektöre uygun basınçla bastırılır — DC motorun zamanla aşınan ve değiştirilen parçası budur.
Kolektör: Endüvi milinin ucundaki, birbirinden yalıtılmış bakır dilimler bütünüdür; endüvi iletkenleri bu dilimlere bağlanır. Fırçalarla birlikte komütasyon yapar: endüvi döndükçe akımın yönünü tam zamanında değiştirir ki itme kuvveti hep aynı yönde kalsın — DC motorun kesintisiz dönmesinin sırrı bu mekanik anahtarlamadır.
DC Motor Nasıl Çalışır?

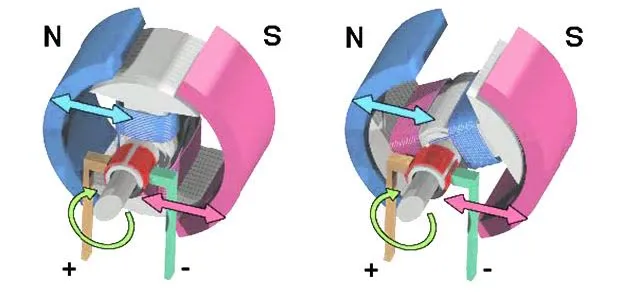

Prensip tek cümledir: manyetik alan içindeki akımlı iletken, kuvvetle itilir. Endüktör sabit manyetik alanı kurar; fırça ve kolektör üzerinden endüvi iletkenlerine doğru gerilim uygulanır, iletkenlerden geçen akım N-S kutuplarının alanıyla etkileşir ve iletken demeti alan dışına itilir — bu itme, mil etrafında dönmeye dönüşür. Akımın yönü değiştirilirse itme de ters döner: DC motorun dönüş yönü, besleme uçları ters çevrilerek değiştirilir.
İnce bir detay: endüviden geçen akımın kendi manyetik alanı, ana kutupların alanını bozar — buna endüvi reaksiyonu denir; komütasyonu bozar ve fırçalarda kıvılcıma yol açar. Çözüm, ana kutuplar arasına yerleştirilen yardımcı kutuplardır; düşük güçlü motorlarda gerek duyulmaz.
Bağlantı Türleri: Seri, Şönt, Kompunt
Alan sargısının endüviye göre bağlanış biçimi, motorun karakterini belirler. Seri motorda alan sargısı endüviyle seridir: kalkış torku çok yüksektir — tramvay ve vinç motorlarının klasiği; ama boşta çalıştırılmaz, yüksüz kalan seri motor tehlikeli devirlere fırlar. Şönt motorda alan sargısı paraleldir: hızı yük altında kararlıdır — tezgâh motorlarının tercihi. Kompunt motor iki sargıyı birleştirir: iyi kalkış torku ile kararlı hızı aynı gövdede toplar. Üç karakter, üç iş tanımıdır — motoru seçen kişi aslında yükün karakterini seçer.
DC motorun dayandığı manyetizma ve indüksiyon temelleri doğru akım devreleri eğitiminde kurulur; motorların kumanda ve sürücü tarafına geçmek isteyenler için otomatik kumanda eğitimi doğal devamdır.
Sıkça Sorulan Sorular
Doğru akım motoru nasıl çalışır?
DA motorunda endüktör (duran kısım) sabit bir manyetik alan oluşturur. Endüvi (dönen kısım) üzerindeki iletkenlere fırça ve kolektör aracılığıyla doğru gerilim uygulanınca bu iletkenlerden akım geçer. Akımlı iletken manyetik alan içinde itme kuvvetine maruz kalır; bu kuvvet mil etrafında dönmeyi oluşturur.
Doğru akım motorunun temel parçaları nelerdir?
Başlıca parçalar endüvi (dönen kısım), endüktör (duran kısım, manyetik alanı üretir), yatak ve kapak, fırça ve kolektördür. Endüvide preslenmiş sac paket ve emaye yalıtkanlı iletkenler bulunur. Fırçalar kolektör dilimlerine basınç uygulayarak dönen endüviye akım iletir.
Kolektör ve fırça ne işe yarar?
Kolektör, endüvi üzerinde bulunan bakır dilimlerden oluşur ve endüvi iletkenlerinin bağlandığı yerdir. Fırçalar bu dilimlere basarak duran devreden dönen endüviye akım aktarır. Birlikte komütasyon yaparlar; yani endüvi döndükçe akım yönünü değiştirerek torkun aynı yönde sürmesini sağlarlar.
DC motorda dönüş yönü nasıl değiştirilir?
Endüviden geçen akımın yönü değiştirildiğinde iletkene etki eden itme kuvvetinin yönü de tersine döner; böylece motor ters yönde döner. Uygulamada bu, endüvi besleme uçlarının veya alan sargısı uçlarının yer değiştirilmesiyle yapılır. İkisini birlikte ters çevirmek dönüş yönünü değiştirmez.
Seri, şönt ve kompund bağlantı arasındaki fark nedir?
Bu bağlantılar, alan sargısının endüviye göre nasıl bağlandığını anlatır. Seri motorda alan sargısı endüviyle seri bağlıdır, yüksek kalkış torku verir. Şönt motorda paralel bağlıdır, hızı yük altında daha kararlıdır. Kompund motor her ikisini birleştirir; hem iyi kalkış torku hem dengeli hız sağlar.
Endüvi reaksiyonu nedir ve nasıl önlenir?
Endüviden akım geçtiğinde oluşan manyetik alan, ana kutupların alanını bozar; bu istenmeyen etkiye endüvi reaksiyonu denir. Komütasyonu bozar ve fırçalarda kıvılcıma yol açar. Önlemek için yardımcı (komütasyon) kutupları kullanılır. Düşük güçlü motorlarda yardımcı kutup bulunmayabilir.
