DİŞLİ MEKANİZMALAR EĞİTİMİ
El saatinden rüzgâr türbinine, matkaptan otomobil şanzımanına — dönen her makinenin içinde aynı eski fikir çalışır: birbirine geçen dişler. Dişli mekanizmalar, hareketi ve döndürme momentini bir milden diğerine kayıpsız ve kaymasız aktarmanın mühendislik standardıdır. Bu yazıda dişli çark çeşitlerini, düz dişlinin hesabını ve frezede diş açmanın adım adım işçiliğini ele alıyoruz.
Dişli Çark Ailesi
Görev değiştikçe dişlinin biçimi değişir: düz dişli paralel millerin basit ve ekonomik çözümüdür; helisel dişli dişleri açılı kestiği için kademeli kavrar — daha sessizdir, daha çok yük taşır, bedeli eksenel kuvvet ve rulman ihtiyacıdır; konik dişli kesişen milleri (tipik 90 derece) bağlar; sonsuz vida-karşılık dişlisi tek kademede büyük hız düşümü ve yüksek moment verir — vinç ve redüktör dünyasının klasiğidir. Bir de düzlemsel kardeş vardır: kremayer — sonsuz yarıçaplı dişli sayılan düz çubuk, dönme hareketini doğrusal harekete çevirir; torna aynasının hareketi ve kayar kapı sistemleri bu prensiple yürür.
Düz Dişlinin Matematiği: Modül
Dişli hesabının anahtar kavramı modüldür — dişin büyüklük ölçüsü. İki dişlinin birbirine geçebilmesinin ilk şartı aynı modülde olmalarıdır; gerisi zincirleme hesaptır: taksimat dairesi çapı = modül × diş sayısı, diş üstü çapı = taksimat çapı + 2 modül, diş derinliği de modülün katsayısından bulunur. Çevrim oranı ise mekanizmanın karakterini belirler: 20 dişli çark 60 dişliyi döndürüyorsa oran 3'tür — çıkış üç kat yavaş döner ama üç kat moment kazanır. Hızla moment arasındaki bu takas, dişli tasarımının temel pazarlığıdır.
Frezede Diş Açma: İşlem Sırası

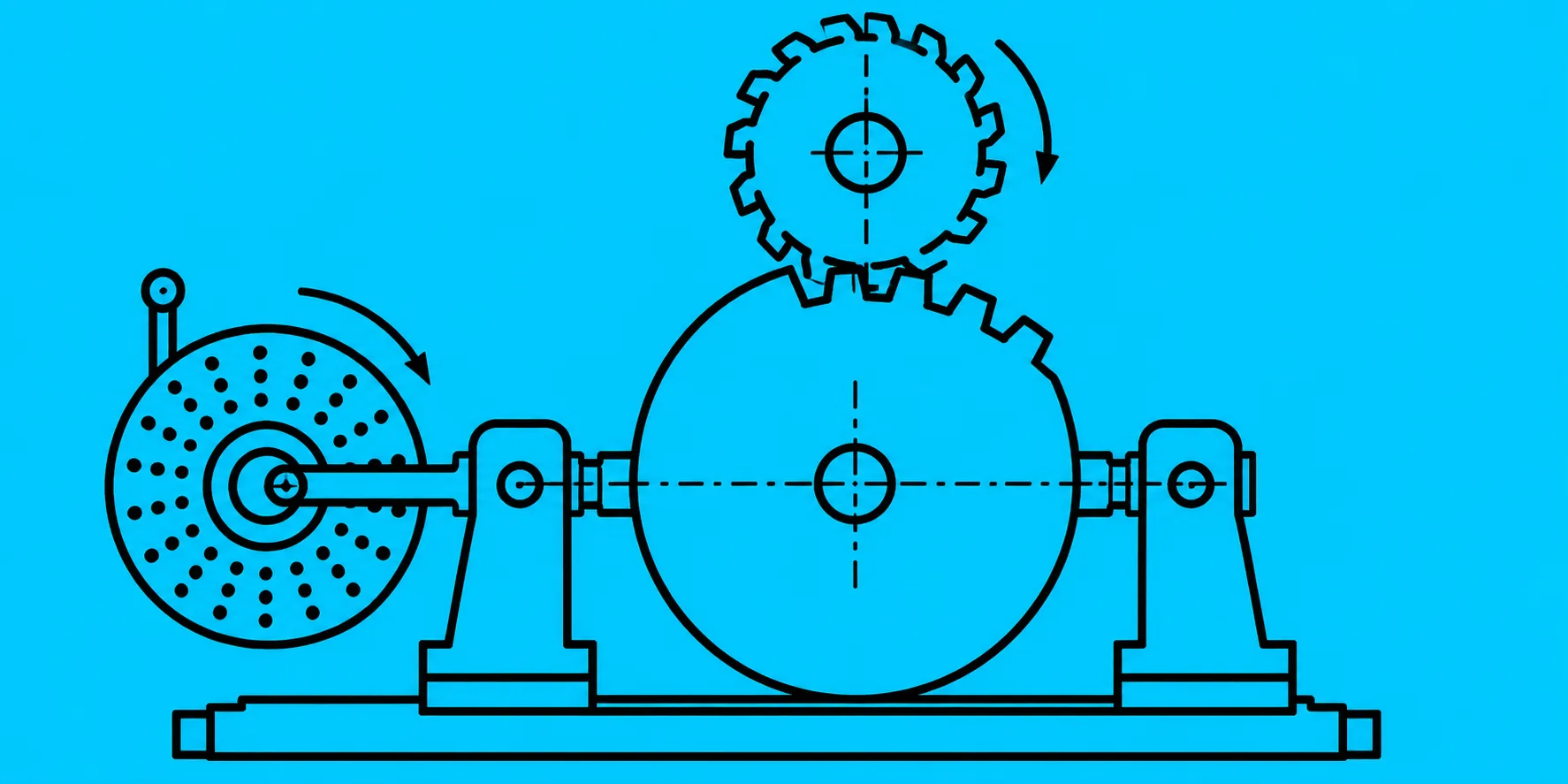

Düz dişli imalatı, tornada hazırlanan silindirik taslağın freze tezgâhında dişlendirilmesiyle tamamlanır ve sıra disiplin ister:
- Modül çakısı seçimi: Çakılar yalnız modüle göre değil diş sayısı aralığına göre de numaralanır — 20 diş için doğru çakıyla 100 diş için doğru çakı aynı değildir.
- Bağlama: Modül frezesi malafaya, parça divizör ile gezer punta arasına bağlanır; salgı kontrolü bu aşamada yapılır.
- Divizör hesabı: Bölme aygıtı, parçayı her dişten sonra eşit açıyla döndürür — hesap, divizör oranının diş sayısına bölünmesiyle çıkar ve delikli aynada kol sayısına çevrilir.
- Diş derinliği ve kesme: Derinlik modülden hesaplanan değere kademeli verilir; her geçişte soğutma sıvısı ve talaş tahliyesi izlenir.
- Kontrol: Açılan dişlinin diş üstü çapı, diş kalınlığı (dişli kumpası ile) ve karşı dişliyle kavrama düzgünlüğü doğrulanır.
En sık yapılan iki hata da bu sıradan sapmaktan doğar: yanlış çakı numarasıyla açılan dişler profil tutmaz, divizör hesabında kaçırılan bir delik ise son dişte kendini gösterir — o noktada parça hurdadır.
Kremayer Dişli Açmak
Kremayerde bölme dairesel değil doğrusaldır: parça freze tablasına düz bağlanır ve her dişten sonra tabla, taksimat adımı kadar ilerletilir — divizörün yerini tablanın hassas vidalı hareketi alır. Eleman hesabı düz dişliyle aynı modül mantığını izler; adım, modül × pi değeridir. Uzun kremayerlerde işlem sırası önem kazanır: dişler tek uçtan başlayıp sırayla açılır ve iş bitiminde mastar dişliyle kavrama testi yapılır. Hesap hataları burada af tanımaz — adımı yanlış açılan kremayer, karşılık dişlisini birkaç diş sonra sıkıştırır.
Dişli imalatı ve bakımı; makine atölyelerinin, redüktör servislerinin ve fabrika bakım ekiplerinin gündelik işidir — aşınan dişliyi tanıyıp yenisini hesaplayabilen tekniker her tesiste aranır. Mekanizmaların arıza ve bakım boyutu için endüstriyel bakım onarım eğitimi bütünleyici bir zemin sunar; motor-yük bağlantılarındaki mekanik sorunların teşhisi ise mekanik arıza tespiti yazımızın konusudur.
Sıkça Sorulan Sorular
Dişli mekanizma nedir ve ne işe yarar?
Dişli mekanizma, birbirine geçen dişli çarklar aracılığıyla bir milden diğerine hareket ve döndürme momenti aktaran sistemdir. Hızı artırıp azaltabilir, dönüş yönünü değiştirebilir ve momenti büyütebilir. Saatlerden otomobil şanzımanlarına kadar çok geniş bir alanda kullanılır.
Dişli çark çeşitleri nelerdir?
Başlıca türler düz dişli, helisel dişli, konik dişli ve sonsuz vida-karşılık dişlisidir. Düz dişliler paralel millerde basit aktarım sağlar, helisel dişliler daha sessiz ve yüksek yük taşır, konik dişliler kesişen milleri bağlar, sonsuz vida ise büyük hız düşümü ve yüksek moment verir.
Dişli çevrim oranı nasıl hesaplanır?
Çevrim oranı, çıkış dişlisinin diş sayısının giriş dişlisinin diş sayısına bölünmesiyle bulunur. Örneğin küçük dişli 20, büyük dişli 60 dişliyse oran 3 olur; bu durumda büyük dişli üç kat yavaş döner ama üç kat moment kazanılır. Hız ile moment ters orantılı değişir.
Düz dişli ile helisel dişli arasındaki fark nedir?
Düz dişlide dişler mil eksenine paralel kesilir; imalatı kolaydır ama yüksek hızda gürültü ve titreşim yapar. Helisel dişlide dişler belirli bir açıyla kesilir, kavrama kademeli olduğu için daha sessiz ve yumuşak çalışır, daha fazla yük taşır; ancak eksenel kuvvet oluşturur ve rulman gerektirir.
Dişli çark hangi tezgahlarda imal edilir?
Dişli imalatında torna ile taslak hazırlanır, dişler ise freze tezgahında bölme aygıtı (divizör) kullanılarak veya azdırma (hobbing) tezgahında açılır. Hassas dişliler için taşlama yapılır. Diş açma sırasında modül ve diş sayısına göre doğru çakı seçimi kritiktir.
