TÜMLEŞİK DEVRELER

1958'de bir mühendis, transistörü, direnci ve kondansatörü ayrı ayrı üretip lehimlemek yerine hepsini tek bir yarı iletken parçanın üzerinde oluşturmayı denedi. O ilk kaba deney, bugün tırnak büyüklüğünde milyarlarca transistör barındıran tümleşik devrenin — yaygın adıyla entegrenin — başlangıcıydı. Elektronikçi için entegreyi anlamak, modern kartların yüzde doksanını anlamak demektir; çünkü ayrık elemanlarla kurulan devrelerin neredeyse tamamı çoktan tek kılıfın içine taşındı.

Bu yazı entegreye servis masasından bakıyor: aileleri nasıl ayrılır, kılıf üstündeki yazı ve çentik ne anlatır, datasheet nasıl okunur ve arızalı entegre karttan nasıl sökülür?

Analog, Sayısal, Karma: Üç Büyük Aile

Analog entegreler sürekli işaretle çalışır: işlemsel yükselteçler, gerilim regülatörleri, ses yükselteçleri. Tek başına bir efsane olan 741 işlemsel yükselteç ve 78xx regülatör serisi bu ailenin ders kitabı örnekleridir. Sayısal entegreler yalnızca iki seviye tanır: lojik kapılar, sayıcılar, kaydediciler, mikrodenetleyiciler. Klasik iki lojik serisi hâlâ eğitimin bel kemiğidir — TTL kökenli 74 serisi ve düşük tüketimli CMOS 40 serisi. Karma işaretli entegreler iki dünyayı köprüler: analog-sayısal çeviriciler (ADC/DAC), zamanlayıcılar, sensör arabirimleri. Ailenin en ünlüsü, hem analog karşılaştırıcı hem sayısal çıkış barındıran 555 zamanlayıcıdır; yarım asırdır üretimde olması, iyi tasarlanmış bir entegrenin ömrünü gösterir.

Kılıf Okuma: Çentik, Nokta ve Bacak Sayısı

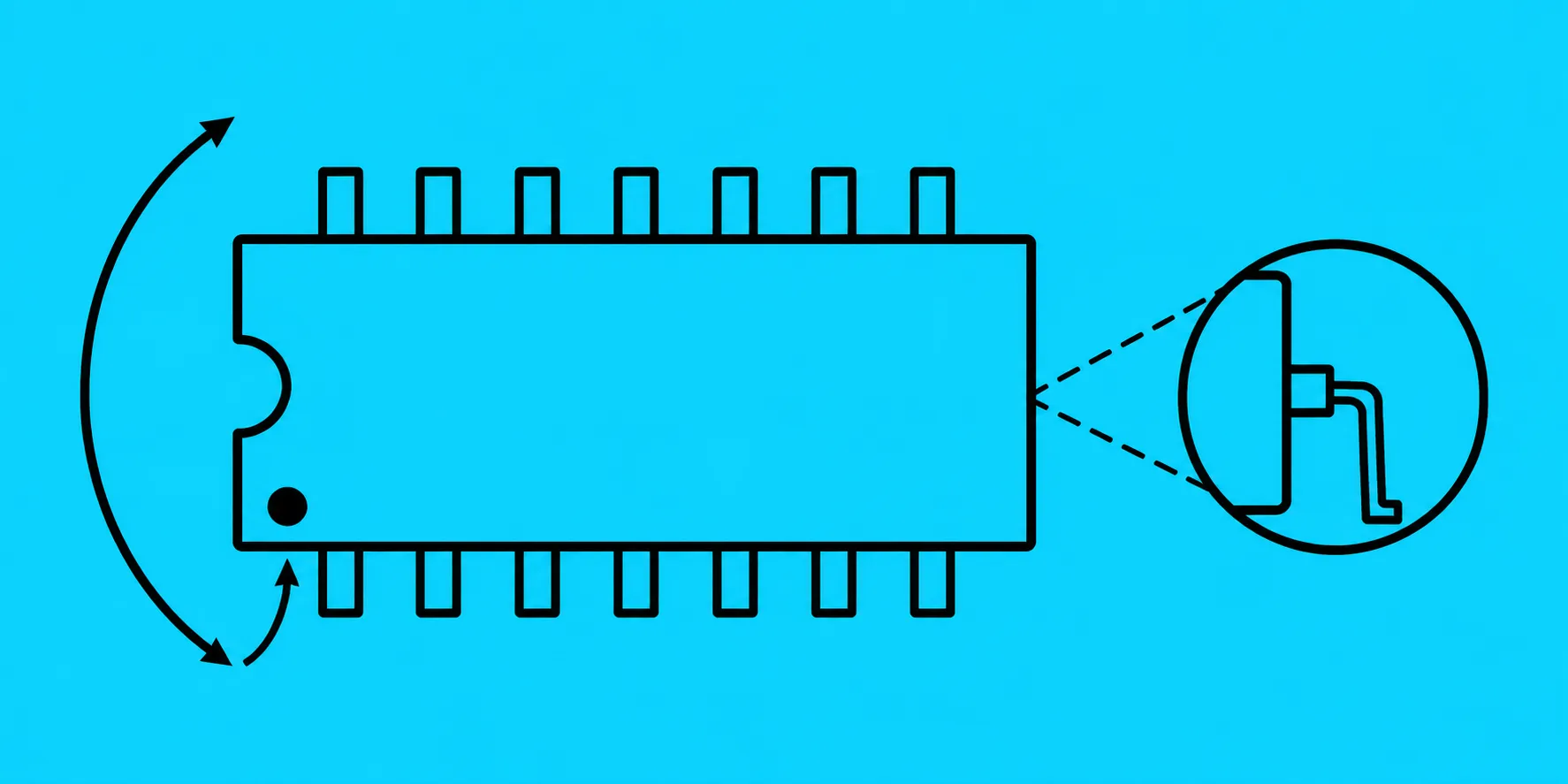

Entegrenin kılıfı, montaj biçimini ve servis zorluğunu belirler. Delikli montajın klasiği DIP (çift sıra bacaklı) kılıftır: deney bordu ve eğitim setlerinin standardı, sokete takılabildiği için değişimi en kolay tip. Yüzey montaj (SMD) tarafında bacaklar küçüldükçe adlar değişir: SOIC iki kenardan, QFP dört kenardan bacaklı; BGA'da ise bacak yoktur, kılıfın altında lehim bilyeleri vardır — gözle kontrolü imkânsız, söküm işi sıcak hava istasyonu ister. Hangi kılıf olursa olsun kural aynıdır: kılıfın bir ucundaki çentik ya da nokta 1 numaralı bacağı gösterir; numaralama oradan başlayıp saat yönünün tersine döner. Ters takılan entegrenin ömrü, enerji verilen ilk saniye kadardır.

Datasheet Dört Adımda Okunur

1. Bacak bağlantı şeması: Besleme hangi bacakta, giriş-çıkışlar nerede? Kart üzerinde ölçüm yapmadan önce bu şema ezber değil, çıktı olarak masada durur.
2. Mutlak maksimum değerler: Entegrenin ölüm sınırları — besleme gerilimi, giriş gerilimi, sıcaklık. Arıza analizinde ilk soru: bu sınırlardan biri aşılmış olabilir mi?
3. Tavsiye edilen çalışma koşulları: Devre bu bantta tasarlanır; sınır değerde çalışan entegre yaz sıcağında ilk pes eden olur.
4. Tipik uygulama devresi: Üreticinin çizdiği örnek şema — kondansatör değerleri ve yerleşimiyle birlikte çoğu tasarımın iskeletidir; onarımda da referans devre olarak kullanılır.

Servis Masasında Entegre

Entegre arızası genelde kendini üç biçimde gösterir: aşırı ısınma (parmak testi değil, temassız termometreyle), beslemeyi kısa devre etmesi ve çıkışın sürekli aynı seviyede kilitli kalması. Karar vermeden önce çevre elemanları aklanmalıdır — patlamış bir filtre kondansatörü ya da kısa devre olmuş bir diyot, sağlam entegreyi suçlu gösterebilir. Söküm tarafında DIP kılıf, lehim pompası ve fitille masa işidir; SMD kılıflar sıcak hava ister ve komşu elemanları korumak için alüminyum bantla maskeleme yapılır. Yeni entegre takılırken iki alışkanlık ömür kazandırır: mümkünse soket kullanmak ve CMOS ailesinde statik elektriğe karşı bileklik ile topraklı ortamda çalışmak — ESD hasarı gözle görünmez, entegreyi hemen değil haftalar sonra öldürür.

Tümleşik devre, elektroniğin alfabesi olan kapı, yükselteç ve zamanlayıcı devrelerini tek kılıfa sığdırır; bu yüzden entegre okumak ile devre okumak aynı kasın iki hareketidir. Sayısal tarafın temelini sağlamlaştırmak için mantık devreleri eğitimi doğru başlangıçtır; kılıf söküp takma pratiği kazanmak isteyenlerin yolu ise lehimleme ve baskı devre eğitiminden geçer.
