TEMEL PNÖMATİK

Sanayide elektrikten sonra en yaygın enerji taşıyıcısı basınçlı havadır — paketleme hatlarından montaj istasyonlarına, gıda tesislerinden boya kabinlerine kadar her yerde bir hava hattı vardır. Ve az bilinen ikinci gerçek: basınçlı hava, fabrikanın en pahalı enerjisidir; kompresöre giren elektriğin büyük bölümü ısı olarak kaybolur. Pnömatik öğrenmek bu yüzden iki yönlü kazançtır: hem makinelerin yarısını konuşabilir hale gelirsiniz hem de israfın nerede gizlendiğini görürsünüz.

Neden Hava? Güçlü ve Zayıf Yanlar

Pnömatiğin sahadaki üstünlükleri nettir: hava her yerde vardır ve kaçağı ortamı kirletmez (gıda ve ilaç tesislerinin tercih nedeni); hareket hızlıdır — silindir saniyede metrelerce yol alır; sistem aşırı yüke dayanıklıdır, sıkışan silindir yanmaz, bekler; kıvılcım üretmediği için patlayıcı ortamlarda güvenlidir. Zayıf yanları da aynı fizikten gelir: hava sıkışabilir — bu yüzden pnömatik, yük altında hassas konum tutamaz (o iş hidroliğin ya da servonun alanıdır) ve büyük kuvvetlerde ekonomisini kaybeder. Kaba kural şudur: hızlı, hafif-orta kuvvetli ve tekrarlı işler pnömatiğe; ağır ve hassas işler hidroliğe — iki dünyanın karşılaştırmasını hidrolik sistemler yazısında ayrıntılı yapmıştık.

Havanın Yolculuğu: Kompresörden Şartlandırıcıya

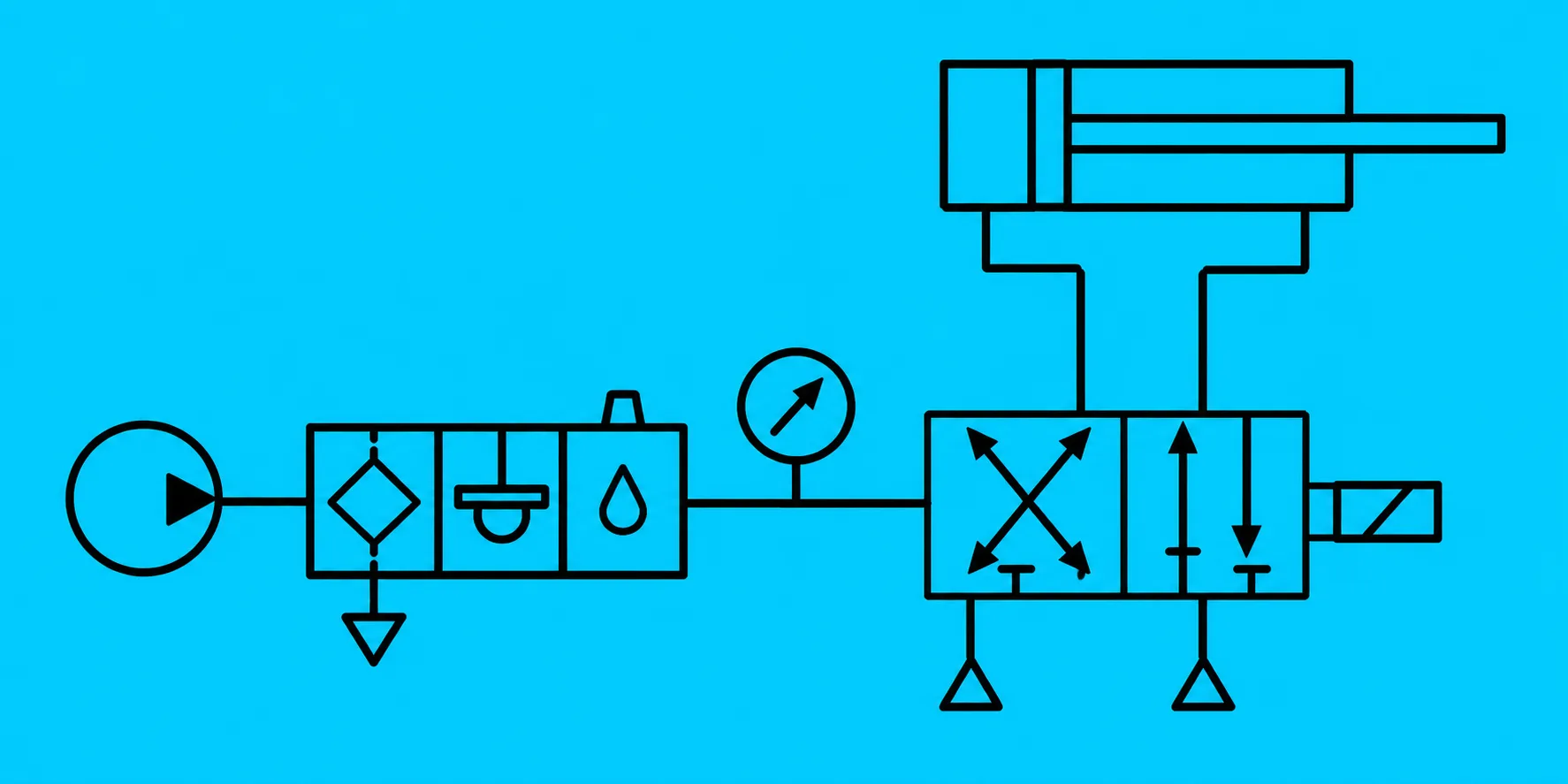

Devreye ulaşan hava, dört duraklı bir yolculuğun ürünüdür. Kompresör atmosfer havasını sıkıştırır (tesis şebekeleri tipik 6-8 bar çalışır); tank basıncı depolayıp dalgalanmayı yutar; kurutucu havadaki nemi alır — alınmazsa yoğuşan su, valfleri paslandırır ve kışın hatlarda donar. Makinenin girişindeki son durak şartlandırıcıdır (FRL ünitesi): filtre partikülü tutar, regülatör basıncı makinenin istediği değere düşürüp sabitler, yağlayıcı (gereken sistemlerde) havaya yağ sisi katar. Servisin altın kuralı buradan çıkar: pnömatik arızaların şaşırtıcı bir bölümü makinede değil, hava kalitesindedir — teşhise şartlandırıcının filtre kabını ve regülatör basıncını kontrol ederek başlanır.

İş Elemanları: Silindirler

Pnömatiğin kası silindirdir. Tek etkili silindir havayı tek yönde kullanır; geri dönüşü yay yapar — kısa stroklu sıkma ve işaretleme işlerinin elemanıdır. Çift etkili silindir iki yönde de havayla sürülür ve sahanın standardıdır. Kuvvet hesabı iki satırdır: kuvvet = basınç × piston alanı. 50 milimetre çaplı bir pistonun alanı yaklaşık 19,6 santimetrekaredir; 6 bar işletme basıncında bu, teoride yaklaşık 118 kilogram-kuvvet demektir — sürtünme ve karşı basınç düşülünce pratikte yüzde 10-15 azı hesaplanır. Geri strokta piston kolunun kapladığı alan kadar kuvvet eksilir; çekerek iş yapan tasarımlarda bu fark unutulmamalıdır. Hız ise ayrı bir vanadan gelir: silindir girişine değil çıkışına konan kısma valfi (egzoz kısma), hareketi titremeden yavaşlatmanın doğru yoludur.

Yön Valfleri: Rakamların Dili

Valflerin adındaki rakamlar şifre değil, özet bilgidir: ilk rakam yol (bağlantı ağzı) sayısını, ikincisi konum sayısını söyler. 3/2 valf — üç yol, iki konum — tek etkili silindirin ve sinyal devrelerinin valfidir: havayı ya silindire verir ya silindirden egzoza boşaltır. 5/2 valf — beş yol, iki konum — çift etkili silindirin standardıdır: bir konumda ön odaya hava verip arka odayı boşaltır, öbür konumda tersini yapar. Kumanda tarafı çeşitlenir: elle (buton, pedal), mekanik (makara, pim), havayla (pilot) ya da elektrikle (selenoid). Selenoid valfler, pnömatiği PLC dünyasına bağlayan kapıdır ve elektropnömatik adı verilen bu evre, temel pnömatiğin doğal devamıdır.

Kaçak: Duyulmayan Zarar

Basınçlı hava pahalı olduğu için kaçak, pnömatiğin en sinsi gider kalemidir: iğne deliği kadar bir kaçak, yıl boyunca kesintisiz çalışan küçük bir elektrik yükine denktir — ve fabrikada onlarca kaçak birden yaşar. Tespiti zor değildir: vardiya dışı sessizlikte hat dinlenir, şüpheli rakorlara köpüklü su sürülür (baloncuk = kaçak), ciddi tesislerde ultrasonik kaçak dedektörü gezdirilir. Bakım rutini de kısadır: filtre kaplarındaki suyun boşaltılması, hortumların ezik-çatlak kontrolü, rakorların gevşeklik turu ve regülatör basınçlarının etikete göre doğrulanması. Basıncı "biraz yüksek tutalım, garanti olsun" alışkanlığı da bir tür kaçaktır — her fazla bar, kompresörün faturasına yazılır.

Temel pnömatik; dört duraklı hava hattını, silindir-valf ikilisini ve rakamlı valf dilini öğrenince büyük ölçüde çözülür — gerisi devre okuya okuya gelen pratiktir. Selenoid valflerle PLC'nin birleştiği bir sonraki evreyi uygulamalı çalışmak isteyenler için pnömatik ve elektropnömatik eğitimi bu yolun atölyeli devamıdır.
