SIEMENS PLC EĞİTİMİ
Siemens PLC öğrenmek isteyenin karşısına ilk çıkan soru donanımdır: "hangi CPU ile başlamalıyım, neye bakarak seçmeliyim?" Bu yazı o sorunun cevabıdır — PLC'nin iç yapısından başlayıp röleli sistemle farkına, oradan kompakt Siemens ailesiyle pratik öğrenme yoluna ve CPU seçim ölçütlerine uzanıyoruz. Marka ekosisteminin genel resmi (nesiller, yazılımlar, simülatör) ayrı yazımızın konusu; buradaki odak, elinizin altındaki donanımla öğrenmenin kendisi.
PLC'nin İçi: Öğrenmeden Önce Tanı

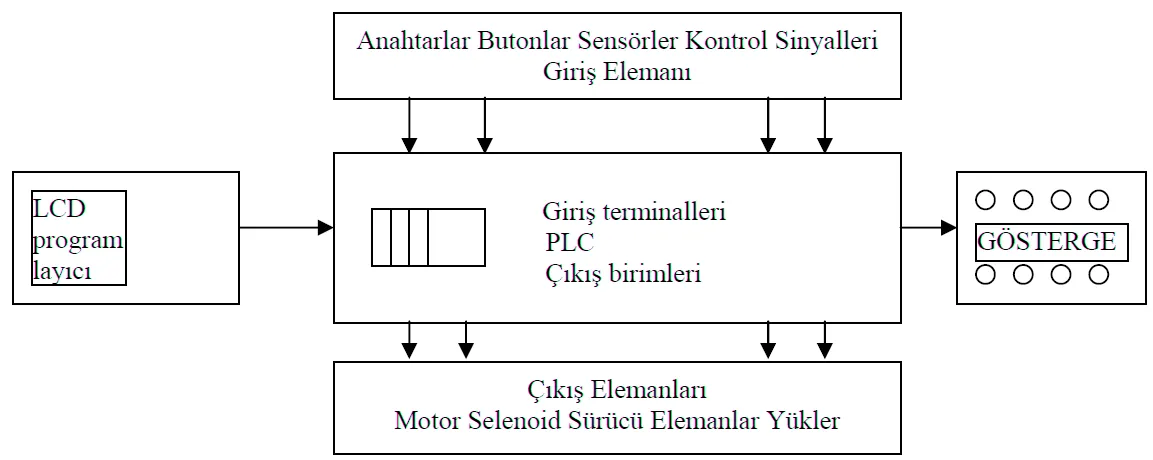

Her PLC dört bölümden oluşur: CPU (bellekteki programın aritmetik, mantık ve veri işlemlerini yürüten mikroişlemci — PLC'nin zekâsı), bellek (çalışma verisi RAM'de, kalıcı program silinip yazılabilir kalıcı bellekte), giriş birimi (buton ve sensör sinyallerinin kapısı) ve çıkış birimi (kontaktör ve valfleri süren taraf). Kumanda zinciri de üç halkadır: giriş elemanı → kontrol ünitesi → çıkış elemanı. Program bilgisayarda yazılır ve iletişim kablosu üzerinden CPU'ya yüklenir; yükleme sonrası CPU RUN konumuna alınır ve tarama döngüsü başlar. Farklı üreticiler benzer mikroişlemciler kullanabilir — PLC'yi PLC yapan, işletim sistemi ve komut setidir.
Neden Röle Değil de PLC?
Öğrenme motivasyonunun temeli bu karşılaştırmadadır. Röleli kumanda sisteminde mantık, fiziksel röleler ve kablolarla kurulur — her değişiklik yeniden kablolama, her ek fonksiyon yeni röle demektir ve sistemin sınırı panonun boyutudur. PLC'de aynı mantık yazılımdadır: değişiklik program güncellemesiyle yapılır, sınırı bellek kapasitesi belirler. Üstelik PLC, röleli panoda hiç olmayan araçları bedavaya verir: zamanlayıcılar, sayıcılar, flip-flop ve kaydırma (shift register) işlemleri — röleli sistemde her biri ayrı fiziksel cihaz gerektiren bu yetenekler, PLC'de birer komuttur. Yer, esneklik ve arıza takibi avantajları da cabası.
Kompakt Siemens Ailesi: Öğrenmenin Donanımı

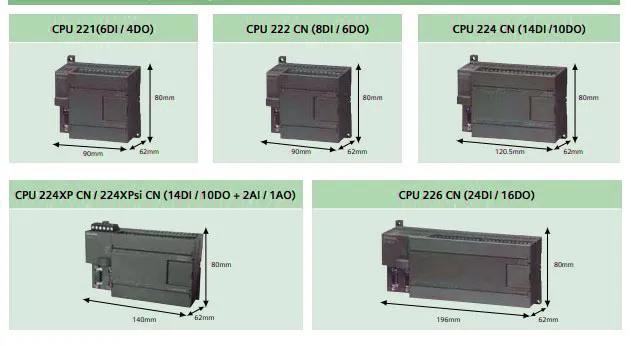

Siemens'in kompakt sınıfı, öğrenmenin de küçük otomasyonun da standart donanımıdır. Bu sınıfın klasiği S7-200 ailesiydi: CPU 221'den 226XM'e uzanan modeller; boyut, bellek, hız ve giriş-çıkış sayısıyla kademelenirdi — düşük maliyeti ve güçlü komut setiyle Türkiye'deki eğitim setlerinin ve meslek liselerinin uzun yıllar demirbaşı oldu, sahada hâlâ çok sayıda çalışan örneği vardır. Güncel karşılığı S7-1200 ailesidir: aynı kompakt felsefe, modern haberleşme ve TIA Portal ile programlama. Öğrenen için pratik sonuç şudur: eğitim setinizde hangisi varsa onunla başlayın — Ladder mantığı, adresleme ve tarama döngüsü iki ailede de aynıdır; öğrendiğiniz şey donanım değil, düşünme biçimidir.
PLC Seçerken Nelere Bakılır?
İster eğitim seti ister saha uygulaması — CPU seçiminin kontrol listesi aynıdır:
- Dijital giriş-çıkış sayısı: Projenizin buton, sensör ve çıkış yükü sayısı + büyüme payı.
- Analog giriş-çıkış: Sıcaklık/basınç gibi kademeli sinyaller okunacaksa şart.
- Bellek kapasitesi: Program ve veri belleği — küçük görünür, büyük projede duvara dönüşür.
- Zamanlayıcı/sayıcı adedi ve komut hızı: Hızlı tepki gereken uygulamaların ölçütü.
- Haberleşme imkânları: Operatör paneli, sürücü ve diğer PLC'lerle konuşma ihtiyacı.
- Yardımcılar: Gerçek zaman saati (takvimli otomasyonlar), kesme desteği, program yedekleme ve şifre koruması.
Öğrenme Yolu: Setten Sahaya

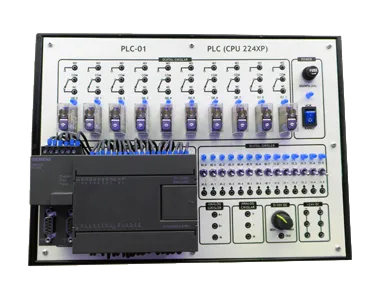

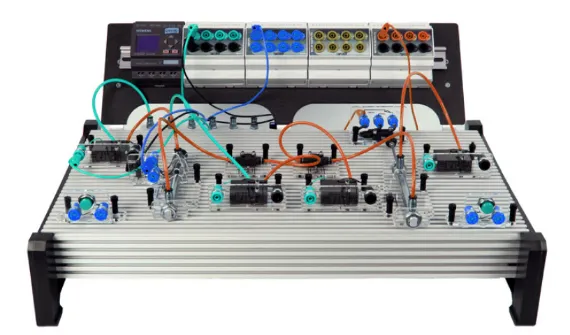

Verimli sıra üç adımdır: önce programlama yazılımının simülatöründe temel Ladder uygulamaları (start-stop, kilitleme, zamanlayıcı); sonra eğitim setinde gerçek buton-lamba bağlantılarıyla aynı programlar — kablo ve klemens gerçekliği burada öğrenilir; en sonda küçük bir saha senaryosu (depo pompası, bant kontrolü) baştan sona kurulur. Bu rotayı yapılandırılmış biçimde yürümek isteyenler için PLC eğitimi donanım ve programlamayı birlikte işler; markanın ekosistem resmi — nesiller, TIA Portal ve simülatör — için Siemens PLC yazımız tamamlayıcı okumadır.
Sıkça Sorulan Sorular
Siemens S7-200 ailesinde CPU modelleri arasındaki fark nedir?
CPU 221, 222, 224, 226 ve 226XM modelleri giriş-çıkış nokta sayısı, program ve veri belleği kapasitesi, komut işleme hızı ile genişleme modülü desteği bakımından farklılaşır. Küçük makineler için CPU 221 yeterliyken, daha fazla G/Ç ve haberleşme gereken uygulamalarda CPU 226 tercih edilir.
PLC ile röle kumanda sistemi arasındaki temel fark nedir?
Röle sisteminde kumanda mantığı fiziksel röle ve kablo bağlantılarıyla kurulur; değişiklik yeniden kablolama gerektirir. PLC'de ise mantık yazılımda tanımlanır, değişiklik program güncellemesiyle yapılır. Ayrıca PLC sayıcı, zamanlayıcı ve shift register gibi elemanları kablo eklemeden sunar.
PLC'de CPU ile bellek hangi görevi üstlenir?
CPU, bellekteki programın gerektirdiği aritmetik, mantık ve veri işleme adımlarını yürüten mikroişlemci temelli birimdir. Bellek ise programı ve değişken verileri tutar; RAM çalışma verisini, ROM ya da EEPROM kalıcı programı saklar. İkisi birlikte PLC'nin karar verme yeteneğini oluşturur.
PLC programı cihaza hangi yollarla aktarılır?
Program tuş takımı ile doğrudan, bilgisayardan RS-232 seri bağlantı üzerinden ya da uzaktan modem hattıyla yüklenebilir. Modern uygulamalarda en yaygın yöntem, programlama yazılımıyla bilgisayardan iletişim kablosu üzerinden aktarımdır. Yükleme sonrası CPU RUN konumuna alınarak program çalıştırılır.
PLC seçerken hangi teknik özelliklere bakılır?
Dijital ve analog giriş-çıkış nokta sayısı, komut işleme hızı, zamanlayıcı ve sayıcı adedi, program ile veri belleği kapasitesi ve haberleşme imkanları temel ölçütlerdir. Ayrıca gerçek zaman saati, kesme desteği, program yedekleme ve şifre koruması ihtiyaca göre değerlendirilir.
S7-200 ile programlamaya nasıl başlanır?
Önce kontrol edilecek sistemin giriş ve çıkışları belirlenip adres haritası çıkarılır, ardından merdiven diyagramı (ladder) ya da komut listesiyle mantık yazılır. Program simülasyonla denenip CPU'ya yüklenir. Temel programlama mantığını derinleştirmek için <a href="/plc-egitimi">PLC eğitimi</a> sağlam bir başlangıç sunar.
