PLC MOTOR KONTROLÜ EĞİTİMİ

PLC öğrenmenin gerçek sınavı, bir ledi yakmak değil bir motoru yönetmektir: kalkışı yumuşatmak, yönü değiştirmek, gerektiğinde frenlemek — hepsini güvenlik kurallarını çiğnemeden yapmak. PLC ile motor kontrolü, kumanda devrelerinin klasik bilgisini yazılımla buluşturan derstir. Bu yazıda bağlantı mimarisini, üç klasik motor uygulamasını ve giriş-çıkış genişletmeyi ele alıyoruz.

Mimari: PLC Motoru Doğrudan Sürmez

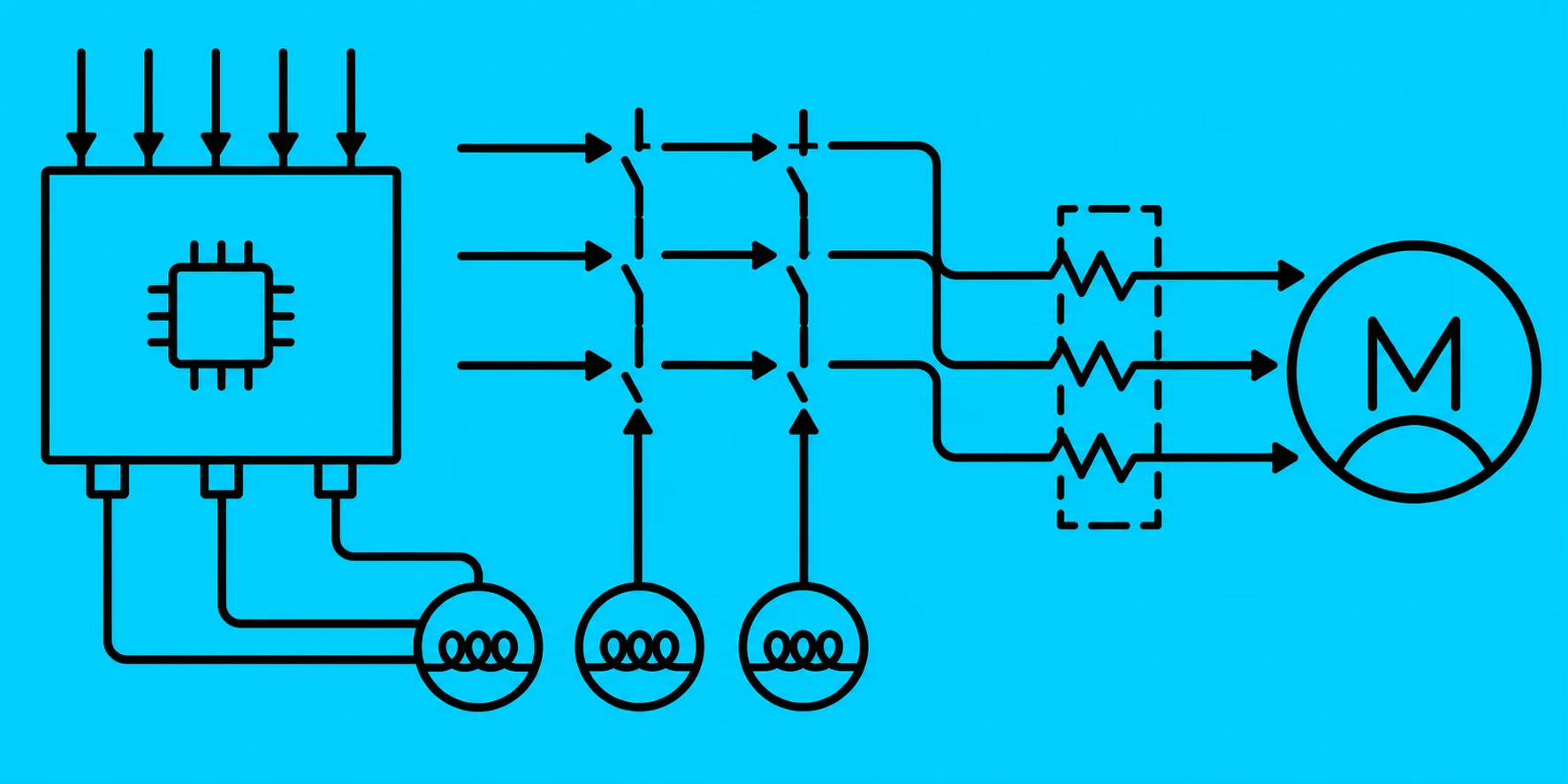

İlk ve en önemli kavram güç ayrımıdır: PLC çıkışı yalnızca kontaktör bobinini çeker; motorun gücünü kontaktörün ana kontakları taşır. Zincir hep aynıdır: buton/sensör → PLC girişi → program → PLC çıkışı → kontaktör bobini → motor. Termik röle koruması da zincire iki yönlü bağlanır: hem motor hattını keser hem kontağı PLC'ye "termik attı" bilgisi olarak döner — program bu bilgiyle çıkışı düşürür ve arıza lambasını yakar. Röleli sisteme göre kazanç, ilk uygulamada belli olur: yön kilitleme ve zamanlamalar kablo yerine satırdadır; revizyon, tornavida değil klavye işidir.

Üç Klasik Uygulama

1. İleri-geri çalıştırma: İki kontaktör, faz sırasını değiştirerek dönüş yönünü belirler. Programın kalbi karşılıklı kilitlemedir: her yön çıkışının şartına diğerinin kapalı kontağı yazılır — ikisi aynı anda çekerse sonuç fazlar arası kısa devredir. İkinci incelik geçiş gecikmesi: yön değişmeden önce motorun durması için kısa bir zamanlayıcı araya girer; dönen motora ters faz vermek hem mekanik hem elektriksel şok üretir. Ve altın kural: yazılım kilitlemesi yetmez, iki kontaktörün mekanik kilidi de takılır.

2. Yıldız-üçgen yol verme: Büyük asenkron motorun kalkış akımını düşürmenin klasik yolu. Üç kontaktör (ana, yıldız, üçgen) zamanlama senaryosuyla oynar: motor yıldızda kalkar (düşük akım), program zamanlayıcısı dolunca yıldız bırakılır, milisaniyelik ölü zamandan sonra üçgen çeker ve motor tam güce geçer. Röleli panoda zaman rölesi + karmaşık kablolama isteyen bu senaryo, PLC'de bir zamanlayıcı ve birkaç kilitleme satırıdır.

3. Dinamik frenleme: Stop'a basılınca motoru kaderine bırakmak yerine hızla durdurmak — stator sargısına kısa süreli DC gerilim verilir; dönüş enerjisi ısıya dönüşür ve motor saniyeler içinde durur. PLC senaryosu: stop komutu → ana kontaktör düşer → kısa gecikme → DC frenleme kontaktörü çeker → frenleme zamanlayıcısı dolunca bırakır. Testere ve santrifüj gibi "dönmeye devam eden yük tehlikelidir" uygulamalarının standardıdır.

Giriş-Çıkış Yetmediğinde: Genişleme Modülleri

Tek motor birkaç giriş-çıkış ister; ama gerçek tesisler tek motorla yürümez — on motorlu bir hat, onlarca buton, sensör ve kontaktör demektir. Çözüm dijital giriş-çıkış genişleme modülleridir: ana PLC'ye genişleme yolundan takılır, adres aralıkları programda otomatik tanınır ve tek CPU, modüller üzerinden büyüyen bir sahayı yönetir. Modül seçiminde giriş tipi (sensör uyumluluğu) ve çıkış tipi (röle mi transistör mü) kontrol edilir; bağlantıda ise ortak (COM) uçların düzeni, yeni başlayanın en çok karıştırdığı ayrıntıdır.

Programı Yazarken: Motor İşinin Disiplini

Motor uygulamalarının program düzeni üç kuralda toplanır: güvenlik şartları (acil stop, termik, kapı anahtarı) her çıkışın şartına seri yazılır ve acil stop ayrıca fiziksel hatta kesilir; her motorun durumu (çalışıyor/arıza) ayrı bitlerde tutulup panoya lamba olarak yansıtılır; ve devreye alma hep aynı sırayla yapılır — önce simülasyonda, sonra motor bağlı değilken kontaktör sesiyle, en sonda yük altında. Bu senaryoların programlama temelini PLC eğitimi uygulamalı kurar; kontaktör ve röle dünyasının klasik zeminini ise otomatik kumanda eğitimi sağlar.
