PANO TESTLERİ EĞİTİMİ

Montajı biten bir pano, teslim edilmiş bir pano değildir. Aradaki fark test aşamasıdır: cihaz ayarları yapılmamış bir pano yanlış anda açar ya da açması gerekirken açmaz; izolasyonu ölçülmemiş bir pano ilk nemli günde kaçak üretir. Pano testçiliği üç katmanlı bir disiplindir — önce ayarlar, sonra izolasyon, en son çalışma testi — ve her katmanın sonucu rapora işlenmeden iş bitmiş sayılmaz.

1. Cihaz Ayarları: Panonun İnce Ayarı

Panodaki koruma ve kontrol cihazları fabrikadan "doğru ayarlı" gelmez; her biri o tesisin değerlerine kurulur:

• Termik röle: Motorun etiket akımına ayarlanır. Yüksek ayar motoru yanmaya terk eder, düşük ayar normal yükte gereksiz duruş üretir — panodaki en kritik tek düğme budur.
• Zaman rölesi: Yıldız-üçgen yol vermede yıldızda kalma süresi motorun devrini toplamasına yetecek kadar uzun, akım darbesine yol açmayacak kadar kısa seçilir.
• Koruma röleleri: Düşük ve yüksek gerilim sınırları, alıcının dayanma bandına göre kurulur — gerilime hassas yüklerde dar bant, kaba yüklerde geniş bant.
• Reaktif güç kontrol rölesi: Hedef cosφ ve C/k değeri ayarlanır. C/k, ilk kondansatör kademesi ile akım trafosu oranından hesaplanır; yanlış C/k, rölenin kademeleri durmadan açıp kapattığı salınıma yol açar.
• Kompakt şalter: Aşırı yük ve kısa devre açma eşikleri, koruduğu hatta göre kurulur.

2. İzolasyon Testleri: Meger Sahnede

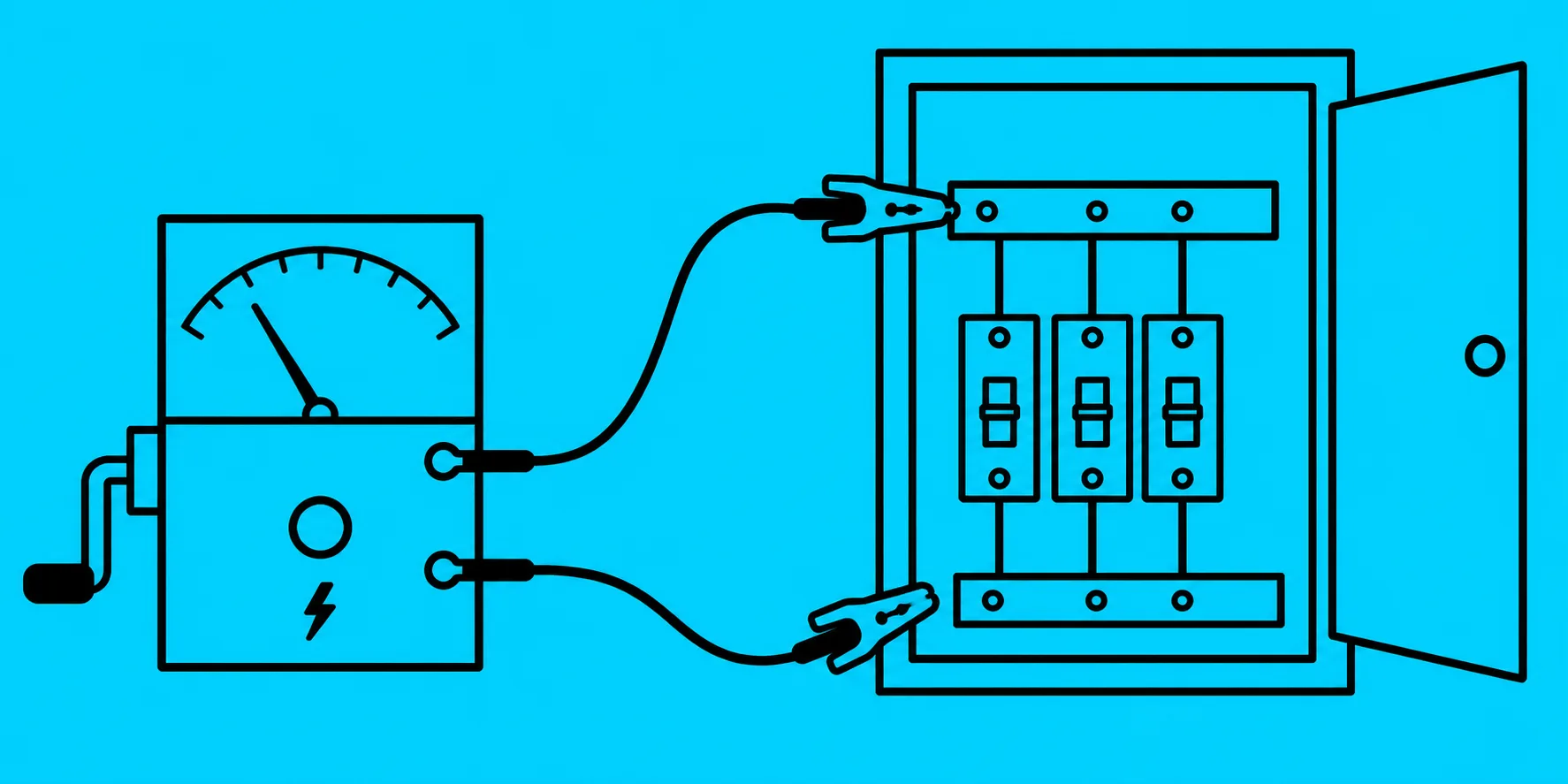

Yalıtkanlık direnci, akımın gitmemesi gereken yollara ne kadar dirençle karşılaştığının ölçüsüdür ve megerle ölçülür: cihaz test noktalarına 250-1000 V doğru gerilim uygular, direnci megaohm cinsinden okur. Pano tarafında üç klasik ölçüm vardır: cihazlar ile pano gövdesi arası, faz iletkenleri ile gövde arası ve kablolar arası. Değerlerin standart alt sınırın üzerinde olması gerekir — sınırın altındaki her değer, gelecekteki bir kaçak akım arızasının bugünden görülmüş hâlidir.

İzolasyonun kardeşi bara testleridir: bara akımı ve direnci ölçülür, ardından yük altında ısınma testi yapılır. Gevşek ya da kirli bağlantı, geçiş direnci yüzünden ısınır; termal kamera veya temaslı ölçümle yakalanan sıcak nokta, sıkılmamış tek bir cıvatanın itirafıdır.

3. Çalışma Testi ve Rapor

Son katman fonksiyon testidir: panoya test gerilimi verilir ve senaryolar tek tek oynanır — şalterler açıp kapatılır, kontaktörler çektirilir, sinyal lambaları ve ölçü aletleri doğrulanır. Elin altındaki üçlü bellidir: avometre (gerilim ve süreklilik), faz kalemi (hızlı faz kontrolü), güç analizörü (akım, güç ve cosφ değerleri). Elektriksel testin yanında mekanik fonksiyon testi de yapılır: kapaklar, kilitler, menteşeler, kablo rakorları — panonun on yıl boyunca açılıp kapanacak parçaları.

Hepsinin çıktısı test raporudur: ölçülen her değer, ayarlanan her eşik ve değerlendirme kriterleri tek belgede toplanır. Bu rapor teslimde imza, yıllar sonra arızada başvuru kaynağıdır — "o gün izolasyon kaçtı megaohm'du?" sorusunun tek güvenilir cevabı. Pano kurulumundan test disiplinine uzanan pratiği elektrik eğitimi atölyede kurar; test ettiğiniz kumanda devrelerinin tasarım mantığı için otomatik kumanda eğitimi tamamlayıcı adımdır.
