PANO BARA MONTAJI EĞİTİMİ

Bir panonun kalitesi kapağından değil, baralarından belli olur: ölçüsü doğru alınmış, yüzeyi temizlenmiş, doğru torkla sıkılmış bir bara sistemi yıllarca sorunsuz akım taşır; özensiz bir bara işi ise ark, ısınma ve duruşun adresidir. Bu içerik, bakır baranın levha hâlinden panodaki son hâline uzanan bütün işçiliği altı adımda ele alır: işleme, delme-bükme, yüzey temizliği, montaj, mesnet izolatörleri ve örtü plakaları.

1. Bara Seçimi ve Kesme

Bara, pano içinde yüksek akımı taşıyan dikdörtgen kesitli iletken çubuktur — standardı elektrolitik bakırdır, maliyet odaklı işlerde alüminyum da kullanılır. Kesit seçimi taşınacak akıma göre yapılır: kesit yetersizse bara ısınır, gereğinden büyükse maliyet şişer. İşçilik, karton ya da tel ile model hazırlayarak başlar — baranın panodaki gerçek yolunu modelden ölçmek, pahalı bakırı yanlış kesmekten korur. Kesim, kollu bara makası ya da testereyle, ölçü çizgisine dik ve çapaksız yapılır.

2. Markalama, Delme ve Bükme

Cıvata delikleri önce markalanır: nokta zımbasıyla merkez işaretlenir, sütunlu matkapta uygun devirde delinir — elde matkapla delinen bara deliği kayar, kaçık delik montajda zorla hizalanır ve gerilimli bağlantı üretir. Bükme, bara bükme aparatıyla ve kesite uygun bükme yarıçapıyla yapılır; keskin köşeli büküm barada çatlama ve kesit zayıflaması demektir. İyi işçilikte büküm yüzeyi çentiksiz ve düzgün kalır.

3. Yüzey Temizliği ve Boyama

Bakır havayla temas ettikçe yüzeyinde oksit tabakası oluşur ve bu tabaka geçiş direncini yükseltir — bağlantı noktası ısınmaya başlar. Bu yüzden bağlantı yüzeyleri montajdan hemen önce zımpara ya da tel fırçayla parlak metale kadar temizlenir. Baraların boyanması ise iki iş görür: faz renk kodu (sarı-yeşil toprak ayrımıyla karışmayacak biçimde) ve ek yalıtım. Boyamadan önce bağlantı yüzeyleri bantlanır — boyalı temas yüzeyi, temizlenmemiş yüzeyden bile kötüdür.

4. Bara Montajı: Temas ve Tork

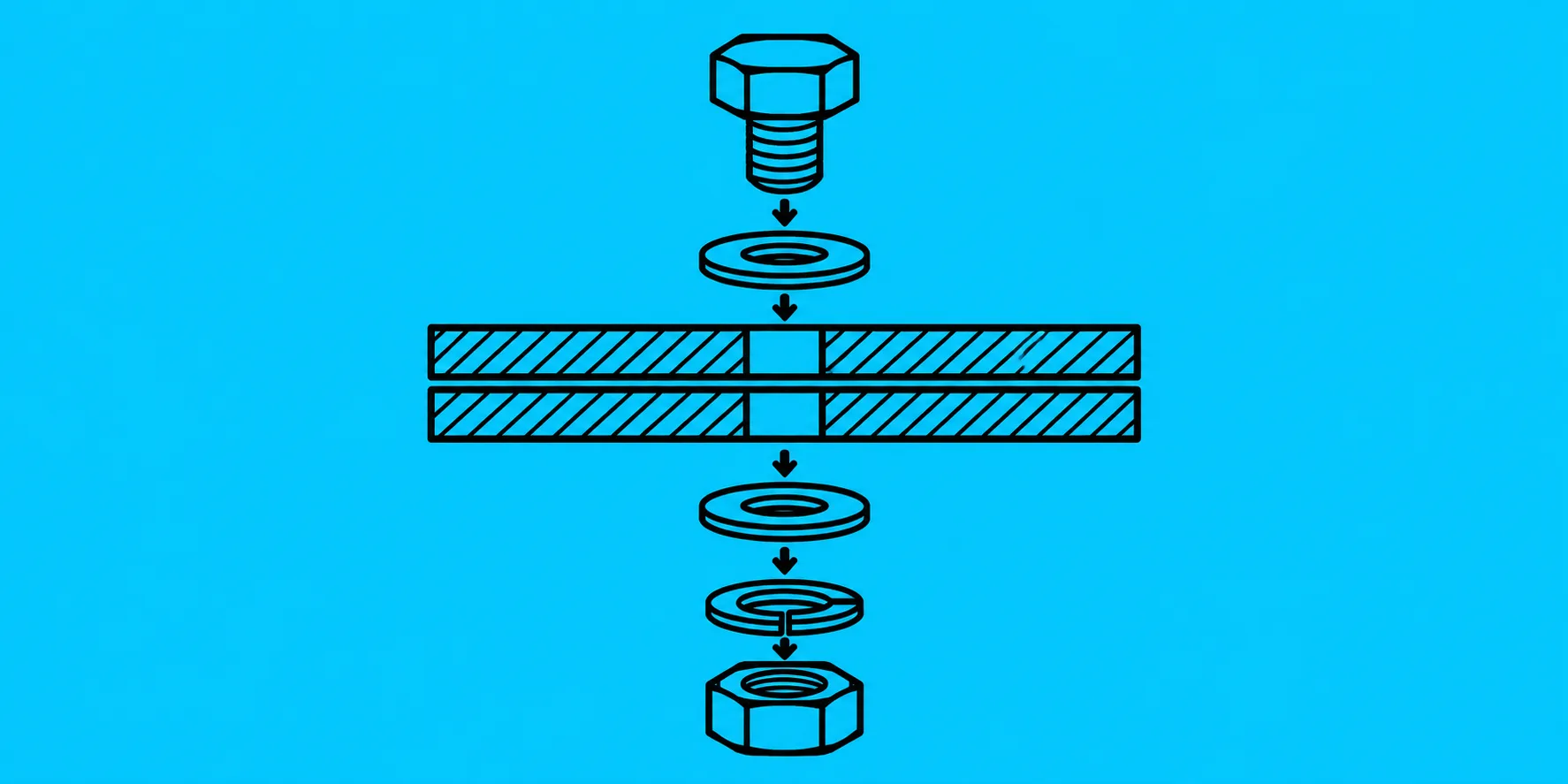

Montajın altın kuralı tam yüzey temasıdır. Bağlantı elemanları bir dizilim disipliniyle takılır: cıvata → düz pul (baskıyı yayar) → bara yüzeyleri → düz pul → yaylı rondela (titreşimde gevşemeyi önler) → somun. Sıkma, anahtar takımıyla ve cıvata çapına uygun tork değerinde yapılır: gevşek bağlantı ark ve ısınma, aşırı sıkma bakırda deformasyon üretir. Panonun yıllar sonraki termal kamera testini, bugün atılan bu torklar belirler.

5. Mesnet İzolatörleri

Baralar enerjili çıplak iletkenlerdir; onları pano şasesinden yalıtan ve mekanik olarak taşıyan eleman mesnet izolatörüdür. İzolatörün az bilinen ikinci görevi kısa devre anında ortaya çıkar: binlerce amperlik arıza akımı, paralel baralar arasında ciddi elektrodinamik kuvvet üretir — izolatör aralıkları bu kuvvete göre hesaplanır, seyrek mesnetlenen bara kısa devrede yerinden fırlayabilir.

6. Örtü Plakaları ve İş Güvenliği

Montajın son adımı, enerjili bölümleri dokunmaya karşı kapatan örtü plakalarıdır. Plakalar hem operatörü canlı parçadan ayırır hem de bağlantılar arasında doğabilecek arkın yayılmasını sınırlar. Panoya sonradan müdahale eden herkes için ilk temas koruması bu plakadır — "nasılsa kapağı kapalı" rahatlığının panosunda örtü plakası eksikse, o pano bitmemiş demektir.

Bara işçiliği, pano montajının çekirdek zanaatıdır ve atölyede öğrenilir: elektrik eğitimi bara işleme ve pano montaj uygulamalarını kapsar; projeden imalata bütün pano sürecini görmek isteyenler için elektrik proje çizimi eğitimi tamamlayıcı adımdır.
