ÖLÇÜ TRANSFORMATÖRLERİ EĞİTİMİ

Bir trafo merkezinde baradan binlerce amper geçer, hatta on binlerce volt vardır — ama panodaki ampermetre 5 amperlik, voltmetre 100 voltluk ölçek taşır. Bu iki dünya arasındaki tercüman, ölçü transformatörleridir: yüksek akım ve gerilimi, ölçü aletlerinin ve koruma rölelerinin güvenle işleyebileceği standart küçük değerlere orantılı biçimde indirirler. Bu yazıda akım ve gerilim ölçü transformatörlerini, seçim ölçütlerini ve ikisinin taban tabana zıt güvenlik kurallarını ele alıyoruz.

Akım Transformatörü: Baradaki Devi Küçültmek

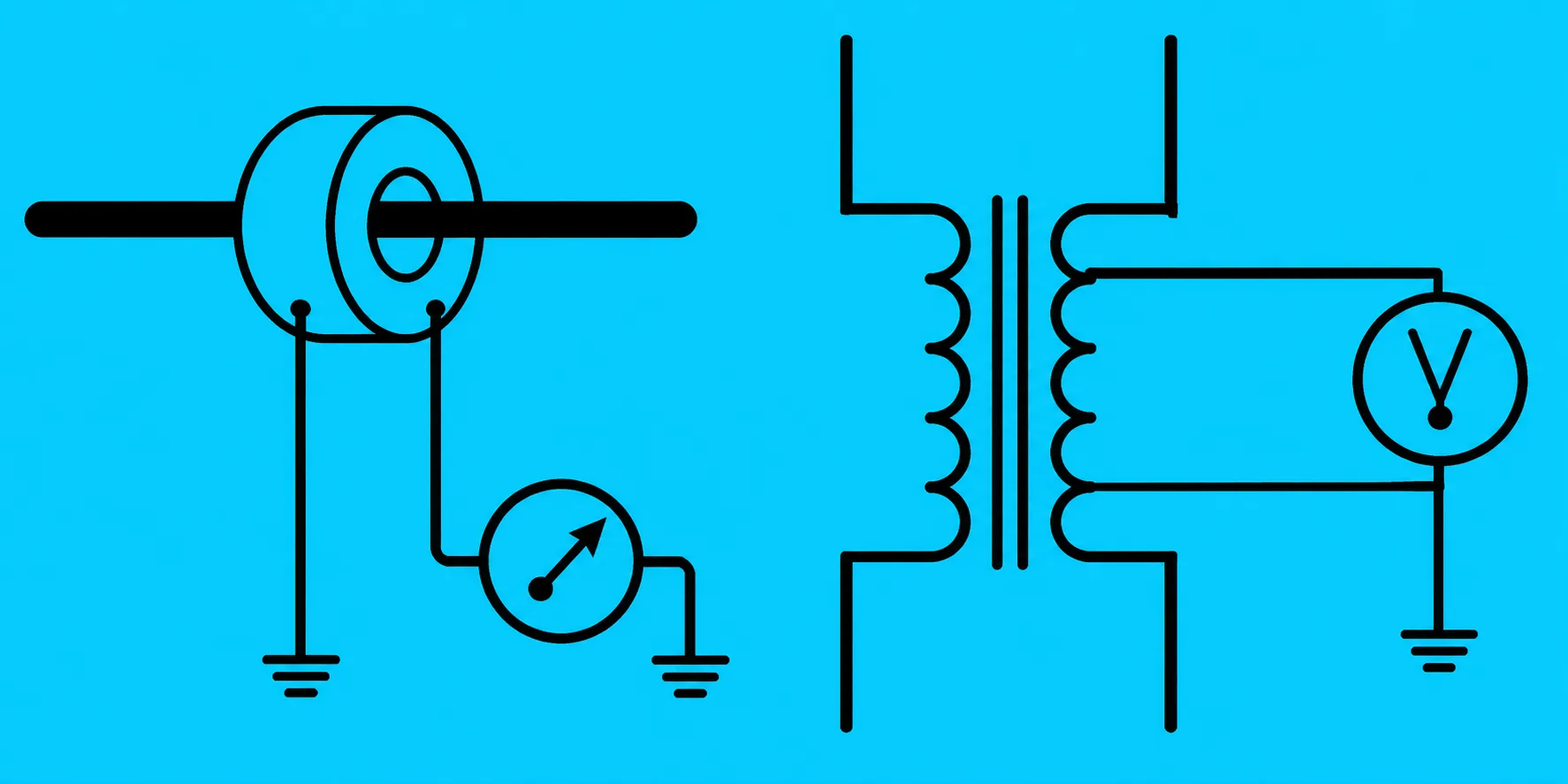

Akım transformatörü, hattan geçen büyük akımı standart sekonder değere (tipik olarak 5 A ya da 1 A) indirir ve devreye seri girer: primer, ölçülecek hattın kendisidir — bar tipi modellerde bara doğrudan transformatörün penceresinden geçer. Sekonder çıkışı ampermetreyi, sayacı ve koruma rölesini besler. Sınıflandırma dört eksende yapılır: gerilim seviyesi (AG/OG/YG), yapılış biçimi (bar tipi, sargılı tip, pencere/halka tip), soğutma şekli ve kullanım yeri (dahili/harici). Sipariş ve seçimde etiket konuşur: dönüştürme oranı (örn. 400/5), doğruluk sınıfı (ticari ölçümde 0,2-0,5 gibi hassas sınıflar; koruma rölesi beslemesinde geniş akım aralığında doğru kalan koruma sınıfları), anma gücü (VA — sekondere bağlanacak aletlerin toplam yükünü karşılamalı) ve yalıtım gerilimi.

Akım Transformatörünün Demir Kuralı: Sekonder Asla Açık Kalmaz

Bu ailenin en kritik güvenlik bilgisi tek cümledir: primerden akım geçerken sekonder devre asla açık bırakılmaz. Sebebi fizikseldir — sekonder yükü kalkınca karşı manyetik alan kaybolur, çekirdek doyuma gider ve açık uçlarda yalıtımı delen, insana ölümcül gerilim darbeleri oluşur. Bu yüzden sekonder klemenslerinde kısa devre köprüsü bulunur: ampermetre değişimi gibi işlemlerden önce sekonder köprülenir, iş bitince köprü alınır. Montajın diğer sabitleri: gövde topraklanır (yalıtım arızasına karşı) ve sekonder devrenin bir ucu topraklanır (primer-sekonder kaçağında sekonderin yüksek gerilime yükselmemesi için). Bağlantı sırası hep aynıdır: enerjisiz hatta montaj → polarite işaretlerine (P1-P2 / S1-S2) uygun bağlantı → topraklamalar → yük bağlantısı → köprünün kaldırılması.

Gerilim Transformatörü: Voltajı Ölçeğe İndirmek

Gerilim transformatörü ise yüksek gerilimi standart sekonder değere (tipik 100 V) indirir ve devreye paralel bağlanır — iki faz arasına ya da faz-toprak arasına. Voltmetreleri, sayaçların gerilim bobinlerini ve koruma rölelerinin gerilim girişlerini besler. Etiketi akım trafosuyla aynı dili konuşur: dönüştürme oranı (örn. 34500/100), doğruluk sınıfı, anma gücü ve yalıtım seviyesi. İki aileyi tek gövdede birleştiren kombine ölçü transformatörleri de vardır — ölçüm hücresinde yerden kazanmanın çözümü.

Zıt Kurallar: Karıştıranı Affetmez

İki transformatörün güvenlik kuralları birbirinin tam tersidir ve bu zıtlık, konunun en çok karıştırılan noktasıdır:

• Akım trafosu: Sekonderi kısa devre etmek GÜVENLİdir, açık bırakmak TEHLİKELİdir. Sigorta konmaz — sigorta atarsa sekonder açık kalır!
• Gerilim trafosu: Sekonderi açık bırakmak normaldir, kısa devre etmek TEHLİKELİdir — gerilim kaynağı gibi davrandığından kısa devrede sargı yanar. Bu yüzden hem primer hem sekonder tarafına sigorta konur.

Ezber cümlesi sahada şöyle dolaşır: "Akım trafosunda köprü dost, gerilim trafosunda sigorta dost." Montaj ve bağlantılar Türkiye'de Elektrik Kuvvetli Akım Tesisleri Yönetmeliği çerçevesinde yapılır ve devreye almadan önce oran ile polarite testleri tutanağa bağlanır.

Sahadaki Yeri

Ölçü transformatörleri; sayaç ölçümünün, kompanzasyon rölesinin ve bütün koruma sisteminin gözleridir — yanlış oranlı ya da yanlış bağlanmış bir ölçü trafosu, faturayı da korumayı da yanıltır. Bu ekipmanla çalışmanın temeli için elektrik eğitimi akım-gerilim bilgisini kurar; beslediği koruma katmanının tamamı — fabrika trafo ünitesi yazımızın konusu olan kesici, ayırıcı ve röle zinciri — bu küçük tercümanların doğru konuşmasına bağlıdır.
