MİKRODENETLEYİCİ İLE LCD VE SERVO MOTOR KONTROLÜ
Şu düzeneği hayal edin: masadaki potansiyometreyi çevirdikçe servo kolu onu izliyor, ekranda da o anki açı yazıyor — "45 derece", "90 derece"... Gösterişsiz görünen bu düzenek, gömülü sistemlerin üç temel becerisini tek projede toplar: analog değer okumak, ekrana yazmak ve hassas zamanlamayla motor sürmek. Mikrodenetleyici eğitiminin klasik "LCD + servo" modülü bu yüzden vardır: bu üçlüyü kuran, termostat panelinden robot koluna kadar yüzlerce cihazın iskeletini kurmuş olur.
Rol Dağılımı: Beyin, Yüz ve Kas

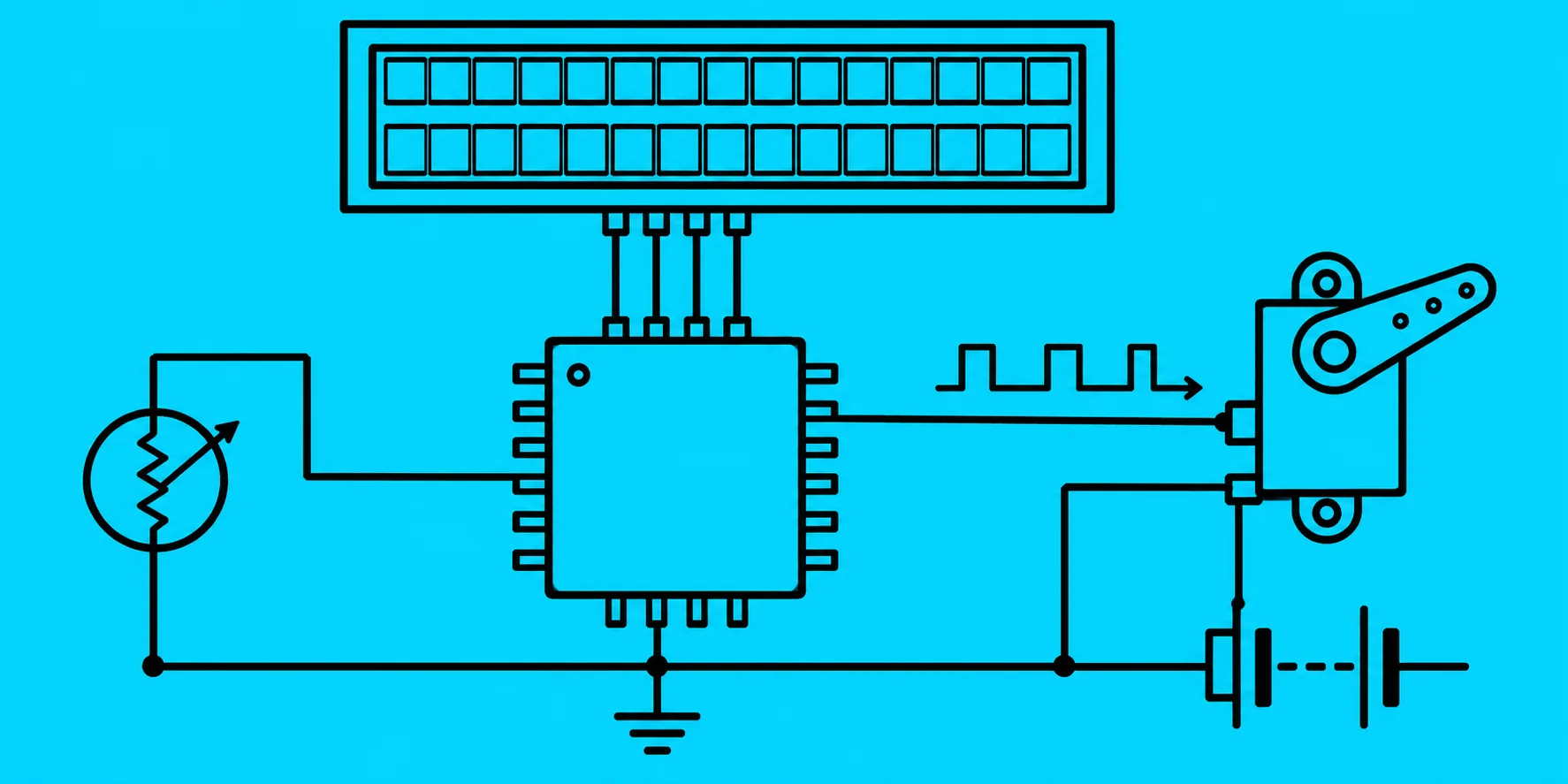

Düzenek, küçük ölçekli tam bir mekatronik sistemdir. Mikrodenetleyici beyindir: potansiyometrenin gerilimini analog-sayısal çeviricisiyle okur, hesabını yapar, kararını verir. LCD sistemin yüzüdür: kullanıcıya o anki durumu söyler — gömülü cihazda ekran, hata ayıklamanın da ilk penceresidir; seri monitörü olmayan sahada değişkeni ekrana yazmak, teknisyenin osiloskopsuz ilk aletidir. Servo ise kastır: komutu fiziksel açıya çevirir. Üçünü ayrı ayrı çalıştırıp sonra birleştirmek, gömülü sistemin değişmez disiplinidir — doğrulanmamış iki bileşeni aynı anda devreye almak, hata arandığında suçlunun hangisi olduğunu bilememek demektir.
Karakter LCD: Komut ve Veri Ayrımı
Klasik 16x2 karakter LCD'lerin neredeyse tamamı aynı sürücü mantığını (endüstride standartlaşmış karakter LCD arabirimini) kullanır; bu yüzden bir kez öğrenilen bağlantı her markada geçerlidir. Ekranla konuşma iki tür mesajla olur: komut (ekranı sil, imleci konumlandır) ve veri (şu karakteri bas) — ikisini ayıran, RS adlı kontrol ucudur. Veri yolu 8 hatla da bağlanabilir ama pratikte 4-bit mod standarttır: her bayt iki parça halinde gönderilir, karşılığında dört değerli uç boşa çıkar. Uç cimriliği daha da ileri götürülebilir: I2C dönüştürücü modülüyle aynı ekran yalnızca iki hatla sürülür. Donanım tarafının iki kritik ayrıntısı vardır: kontrast ucuna bağlanan potansiyometre (ayarsızsa ekran ya bomboş ya kapkara görünür) ve arka ışık LED'inin akım sınırlama direnci.
Hobi Servo: PWM'in Özel Lehçesi
Hobi servosu üç telli bir pakettir: besleme, şase ve sinyal. İçinde motor, dişli grubu, konum potansiyometresi ve kontrol devresi hazır bekler — sürücü kartı gerekmez, doğru sinyal yeter. O sinyalin lehçesi katıdır: yaklaşık 50 Hz'lik bir darbe dizisi; darbenin genişliği 1 milisaniyeyken kol bir uçta, 2 milisaniyeyken öbür uçta, 1,5 milisaniyede ortada durur. Yani servoya hız değil hedef açı söylenir; oraya gitmek ve tutmak servonun iç işidir. Mikrodenetleyici tarafında bu sinyal ya donanım PWM birimiyle ya zamanlayıcı kesmesiyle üretilir. Ve altın kural: servo, denetleyicinin beslemesinden beslenmez. Kalkış anında çektiği akım darbesi denetleyiciyi resetler; servoya ayrı kaynak verilir, iki kaynağın şaseleri birleştirilir.

Proje: Potansiyometreden Açıya, Açıdan Ekrana
- LCD'yi tek başına çalıştır: Açılışta sabit bir yazı bas. Yazı geldiyse bağlantı ve başlatma komutları doğrudur.
- Potansiyometreyi oku: Analog değeri ekrana ham sayı olarak yazdır; potu çevirdikçe sayının akışını izle. Ekran artık senin göstergendir.
- Ölçekle: Ham değeri (örneğin 0-1023) açı aralığına (0-180) orantıyla çevir; bu tek satırlık harita, projenin matematiğidir.
- Servoyu bağla ve sür: Açıyı darbe genişliğine çevirip PWM'i başlat. Pot döndükçe kol izlemeli, ekran açıyı göstermeli.
- İncelt: Pot gürültüsünü birkaç okumalık ortalamayla süz — yoksa servo yerinde diken üstünde titrer; açı değişmediyse ekranı yeniden yazma — gereksiz yazım, LCD'de kırpışma yapar.
Sık Hatalar: Üç Şüpheli
- Ekranda kutu karakterler ya da boşluk: Suçlu çoğu zaman kod değil kontrast potudur; ikinci şüpheli, 4-bit başlatma sırasının eksikliğidir.
- Servo titriyor ya da denetleyici resetleniyor: Ortak beslemenin klasik cezası — servoya ayrı kaynak, şaseler ortak. Titreme sürüyorsa pot okuması süzülmemiş demektir.
- Servo tek yöne kadar gidip zorlanıyor: Darbe genişliği sınır dışına taşmıştır; mekanik dayamaya yaslanan servo akım çeker ve ısınır — yazılımda açı sınırları kilitlenmelidir.
LCD ve servo kontrolü, gömülü sistem öğreniminin "ilk gerçek cihaz" eşiğidir: giriş oku, işle, göster, hareket ettir — dört fiil tek devrede buluşur. Denetleyicinin iç mimarisini — çevre birimleri, kesmeler, ADC — mikroişlemci ve mikrodenetleyiciler yazısında anlatmıştık; bu projeyi PIC ailesiyle, kayıt seviyesinden itibaren kurmak isteyenler için mikroC ile PIC programlama eğitimi uygulamalı yoldur.
Sıkça Sorulan Sorular
Karakter LCD mikrodenetleyiciye nasıl bağlanır?
Standart karakter LCD'ler komut/veri ayrımını RS ucuyla yapar ve pratikte 4-bit modda bağlanır: her bayt iki parçada gönderilir, böylece dört veri ucu tasarruf edilir. Daha da az uç isteniyorsa I2C dönüştürücü modülüyle aynı ekran yalnızca iki hatla sürülür. Kontrast potansiyometresi bağlantının zorunlu parçasıdır.
LCD ekranda yalnızca kutular görünüyorsa sorun nedir?
En sık neden kontrast ayarıdır: kontrast ucundaki potansiyometre yanlış konumdaysa ekran ya boş ya tamamen dolu kutular gösterir. İkinci şüpheli, 4-bit modun başlatma komut sırasının eksik veya zamanlamasının yanlış olmasıdır. Kod suçlanmadan önce bu iki nokta kontrol edilmelidir.
Hobi servo motora açı nasıl söylenir?
Yaklaşık 50 Hz'lik darbe dizisiyle: darbe genişliği 1 milisaniyeyken kol bir uca, 2 milisaniyede diğer uca, 1,5 milisaniyede ortaya gider. Servo, içindeki potansiyometreyle konumunu ölçüp hedefe kendisi gider ve tutar; kullanıcı hız değil hedef açı gönderir.
Servo neden mikrodenetleyiciyle aynı kaynaktan beslenmez?
Servo kalkış anında yüksek akım darbesi çeker; ortak beslemede bu darbe gerilimi düşürüp denetleyiciyi resetler veya LCD'yi bozar. Doğru kurulum, servoya ayrı bir besleme vermek ve iki kaynağın şase hatlarını birleştirmektir; şase ortaklanmazsa sinyal seviyeleri anlamını yitirir.
Servo yerinde dururken neden titrer?
En yaygın neden, hedef açının gürültülü potansiyometre okumasından türetilmesidir: okuma her ölçümde bir iki birim oynar, servo da bu oynamayı izler. Birkaç okumanın ortalaması alınarak sinyal süzülür. Zayıf besleme ve sınır dışı darbe genişliği de titreme ve zorlanma yapar.
Bu proje hangi gerçek cihazların temelidir?
Analog girişi okuyup ekranda gösteren ve bir eyleyiciyi konumlandıran yapı; termostat panelleri, kuluçka makineleri, akıllı vana kontrolleri, kamera pan-tilt mekanizmaları ve robot kol eklemlerinin ortak iskeletidir. Ölçek büyür, sensör ve motor değişir ama oku-işle-göster-hareket ettir döngüsü aynı kalır.
