LOJİK ENTEGRELERLE TEMEL KUMANDA DEVRELERİ EĞİTİMİ
Aynı motoru aynı butonlarla çalıştıran iki devre düşünün: birinde kumanda işini röle kontakları, diğerinde birkaç liralık bir lojik entegre yapıyor. İkisi de mühürlüyor, ikisi de kilitliyor — ama biri mekanik kontaklarla çekip bırakıyor, diğeri elektronların hızında karar veriyor. Röleli kumandayı lojik kapılarla yeniden kurmak, hem kumanda mantığını hem sayısal elektroniği aynı masada öğreten klasik bir köprü çalışmasıdır — ve PLC'nin içindeki dünyanın el yapımı bir maketidir.
Kumanda Mantığı Kapı Diline Nasıl Çevrilir?
Çevirinin sözlüğü kısadır: seri bağlı kontaklar VE (AND) kapısı, paralel kontaklar VEYA (OR) kapısı, normalde kapalı kontak DEĞİL (NOT) kapısıdır. Bu üç karşılıkla her röleli kumanda şeması lojik şemaya çevrilebilir. Uygulamada iki entegre ailesi kullanılır: 5 V ile çalışan hızlı TTL (74 serisi) ve geniş gerilim aralığında çalışan, çok az güç tüketen CMOS (4000 serisi). Kritik kural çıkış tarafındadır: lojik çıkış kontaktör bobinini doğrudan süremez — araya transistörlü sürücü katı konur ve bobin uçlarına ters gerilim darbesini söndüren diyot bağlanır.
1. Uygulama: Mühürlemeli Start-Stop

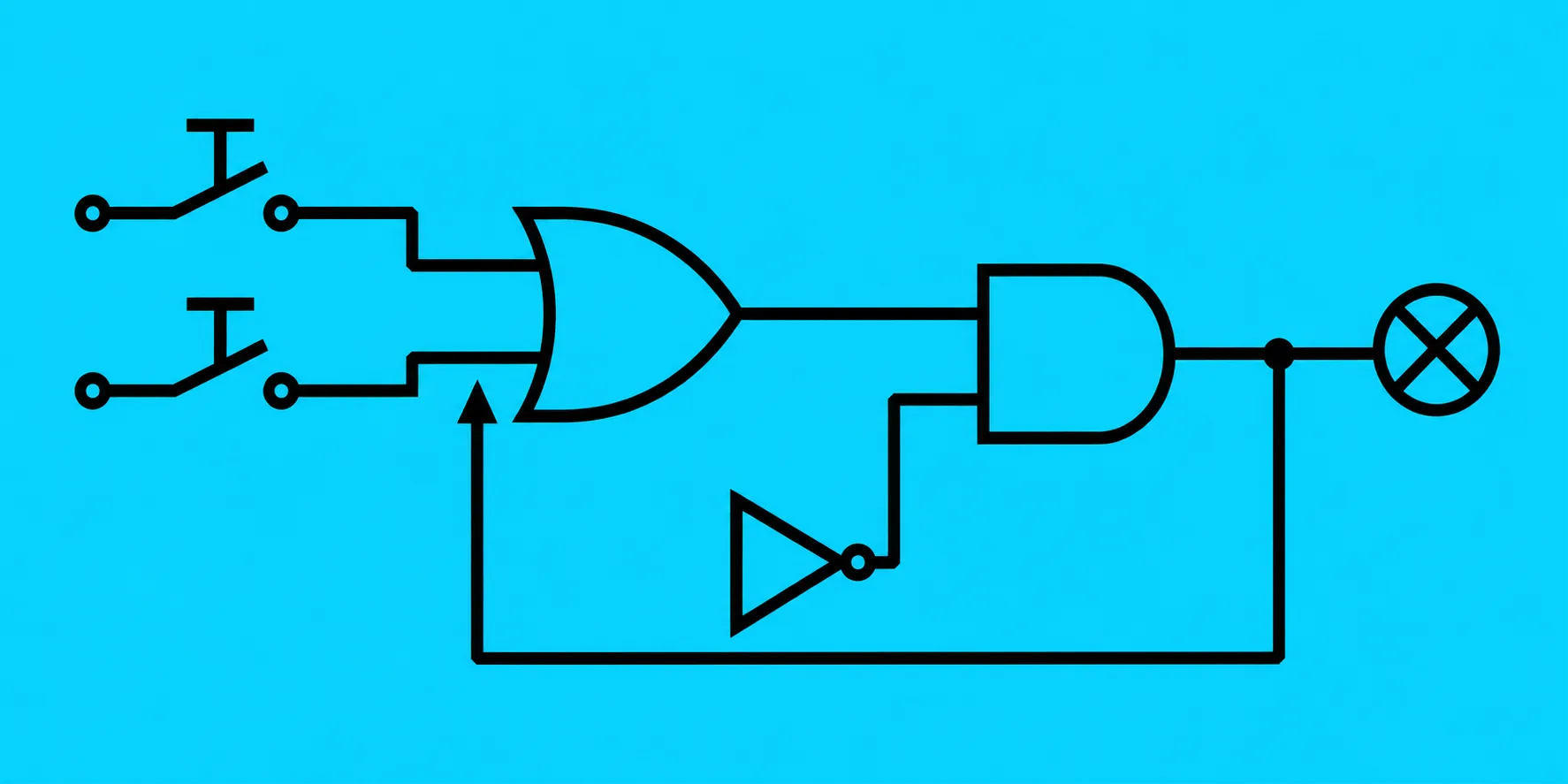

Röleli devrenin mühürleme kontağı, lojikte geri beslemeli OR yapısına dönüşür: start sinyali ile devrenin kendi çıkışı OR kapısının girişlerine verilir — buton bırakılsa bile çıkış kendini besleyerek aktif kalır. Stop butonu, bu hattı AND kapısı üzerinden kesen NOT sinyalidir. Devre breadboard üzerinde entegre, buton, direnç ve led ile kurulur; ledin "motor" rolü oynadığı bu masa düzeni, kumandanın bütün mantığını güvenli gerilimde gösterir.
2. Uygulama: İleri-Geri ve Elektriksel Kilitleme
İleri ve geri yön çıkışlarının aynı anda aktif olması, sahada iki fazın kısa devresi demektir. Lojik çözüm zarif ve nettir: her yönün çıkışı, diğer yönün AND kapısına NOT üzerinden girer — ileri aktifken geri kapısı mantıksal olarak kilitlenir, tersi de geçerlidir. Röleli devredeki NC kontak kilitlemesinin birebir sayısal karşılığıdır ve kilitleme kavramını şemadan değil davranıştan öğretir: iki butona aynı anda basın, devre yalnızca birini dinler.
3. Uygulama: Yıldız-Üçgen Yol Verme
Üçüncü devre işe zaman boyutunu ekler. Motor önce yıldız çıkışıyla kalkar; lojik zamanlama katı — kondansatörlü gecikme ya da zamanlayıcı entegre — ayarlanan süre dolunca yıldız çıkışını düşürüp üçgen çıkışını aktive eder. İki çıkış arasında yine kilitleme vardır: yıldız ve üçgen kontaktörlerinin aynı anda çekmesi faz kısa devresi üretir. Bu devre, mühürleme + kilitleme + zamanlama üçlüsünü tek uygulamada birleştirir — kumanda tekniğinin final sınavı gibidir.
Kapı devrelerinin (VE, VEYA, DEĞİL, flip-flop) sistemli temeli mantık devreleri eğitiminde kurulur; buradaki lojik mantığın endüstride yazılıma taşınmış hâli için PLC eğitimi doğal devamdır — PLC'nin merdiven diyagramı, bu sayfadaki kapı devrelerinin ekrana çizilmişinden başka bir şey değildir.
Sıkça Sorulan Sorular
Lojik entegre ile röleli kumanda devresi arasındaki fark nedir?
Klasik kumandada mühürleme ve kilitleme rölelerin mekanik kontaklarıyla yapılır. Lojik entegrelerde aynı mantık AND, OR, NOT gibi kapılarla elektronik olarak kurulur. Mekanik aşınma olmaz, anahtarlama hızlıdır ve daha az enerji harcar; ancak güçlü motoru sürmek için yine kontaktör gerekir.
Mühürleme işlevi lojik kapılarla nasıl kurulur?
Mühürleme bir OR kapısı ve geri besleme ile sağlanır. Start sinyali ile kontaktör çıkışı OR kapısının girişlerine verilir; çıkış kendini tekrar girişe besler. Böylece start bırakılsa bile çıkış aktif kalır. Stop butonu ise bu hattı kesen AND-NOT mantığıyla devreyi sıfırlar.
İleri-geri devresinde elektriksel kilitleme neden gereklidir?
Üç fazlı motorda iki fazın yeri değiştirilerek dönüş yönü ters çevrilir. İleri ve geri kontaktörü aynı anda çekerse iki faz birbirine kısa devre olur. Elektriksel kilitleme, bir kontaktör aktifken diğerinin kapısını mantıksal olarak bloke ederek bu tehlikeli durumu engeller.
Yıldız-üçgen yol vermenin amacı nedir?
Büyük motorlar ilk kalkışta normal akımının 6-8 katını çeker. Motor önce yıldız bağlanarak düşük gerilimle yol alır, devir yükselince üçgene geçilir. Bu geçiş kalkış akımını yaklaşık üçte birine düşürür, şebekeyi ve motoru korur. Lojik devrede geçiş bir zaman gecikmesiyle kontrol edilir.
TTL ve CMOS lojik entegreler arasında seçim neye göre yapılır?
TTL entegreler (74 serisi) 5V ile çalışır, hızlıdır ama daha çok akım çeker. CMOS entegreler (4000 serisi) geniş gerilim aralığında çalışır ve çok düşük güç tüketir, gürültüye dayanıklıdır. Kumanda devrelerinde düşük tüketim ve gerilim esnekliği için sıklıkla CMOS tercih edilir.
Lojik çıkışla kontaktör bobini doğrudan sürülebilir mi?
Hayır, lojik entegrenin çıkış akımı bir kontaktör bobinini çekmeye yetmez. Araya bir transistör veya röle sürücü katı konur; entegre çıkışı transistörü tetikler, transistör de bobin akımını anahtarlar. Bobin uçlarına ayrıca ters gerilim darbesini söndüren bir diyot bağlanması gerekir.
