Arka kapağı açılmış LED televizyonun besleme ve ana kartları

"Ses var, görüntü yok." — LED TV servisçisinin en çok duyduğu cümle budur ve deneyimli teknisyen daha kapağı açmadan şüphelisini bilir: arka aydınlatma. LED TV tamiri, birkaç kartın ve bir panelin görev dağılımını bilen için sistematik, bilmeyen için yapboz gibidir. Bu yazıda LED ekranın yapısını, televizyonun blok şemasını ve belirtiden arızaya giden teşhis yolunu ele alıyoruz.

LED Ekran Aslında Nedir?

Yaygın yanılgıyla başlayalım: LED TV'deki görüntüyü LED'ler oluşturmaz. Görüntüyü yine bir LCD panel (sıvı kristal katman) çizer; LED'lerin (ışık yayan diyotların) görevi o paneli arkadan aydınlatmaktır — eski modellerdeki floresan (CCFL) lambaların yerini almışlardır. Kazanç somuttur: ince gövde, düşük tüketim, uzun ömür ve daha iyi kontrast. Aydınlatma iki düzende yapılır: Edge LED (diyotlar panelin kenarında, ışık difüzör plakayla yayılır — en ince gövde) ve Direct/Full LED (diyotlar bütün arka yüzeye dağılı — bölgesel karartma ile daha derin siyahlar). Görüntüyü pikselin kendisinin ürettiği kendinden ışımalı paneller ayrı bir ailedir; klasik LED TV'nin mantığı "panel çizer, LED aydınlatır" olarak kalır.

Blok Şema: Dört Kart, Bir Panel

Kapağı açılan her LED TV, aynı görev dağılımını gösterir:

Besleme (power) kartı: Şebekeden gelen gerilimi; bekleme (standby) hattına, ana kart beslemesine ve LED sürücüsüne dağıtır. TV arızalarının en kalabalık adresi burasıdır.
Ana kart (main board): Cihazın beyni — anten/uydu sinyalini ve HDMI-USB girişlerini işler, sesi üretir, görüntü verisini hazırlar. Giriş-çıkış soketlerinin tamamı bu karttadır.
T-CON kartı: Ana karttan gelen görüntü verisini, panelin satır-sütun sürücülerinin anlayacağı zamanlama sinyallerine çevirir — adı da buradan gelir (Timing Controller).
LED sürücü katı: LED şeritlerini sabit akımla besler (bazı modellerde besleme kartıyla birleşiktir).
Panel + LED şeritleri: Görüntünün ve ışığın kendisi — panelin camı kırılmışsa tamir ekonomik değildir; şeritler ise değişebilir parçadır.

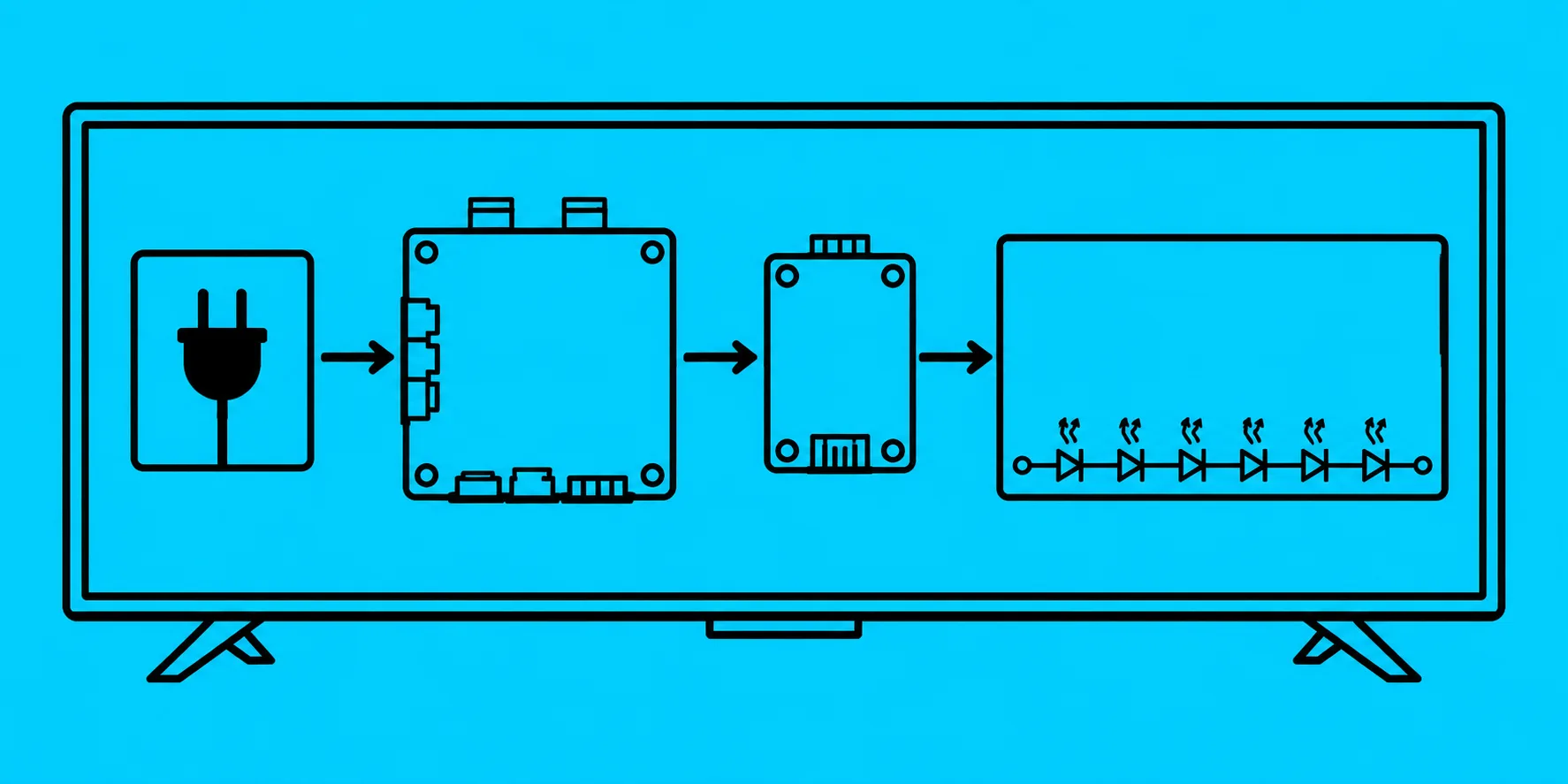

LED TV kartlarının görev dağılımını gösteren blok şema

Belirtiden Arızaya: Teşhis Haritası

Hiç açılmıyor, bekleme ledi yok: Besleme katı — kapaktaki ilk bakışta şişmiş elektrolitik kondansatörler aranır; çıkış gerilimleri (standby, 12/24 V hatları) multimetreyle doğrulanır.
Ses var, görüntü yok: Klasik arka aydınlatma arızası — karanlık odada ekrana el feneri tutulur: soluk görüntü seçiliyorsa panel ve ana kart sağlam, LED şeritleri ya da sürücü katı arızalıdır. Şeritler seri bağlı olduğundan tek diyot bütün şeridi söndürür; LED test cihazıyla segment segment taranır.
Görüntü var ama bozuk (negatif renkler, çift görüntü, dikey çizgiler): T-CON kartı ve panel flex kabloları — flex soketlerinin temizlenip yeniden oturtulması, azımsanmayacak sayıda "büyük arızayı" çözer.
Açılıp kapanıyor, tık sesi: Besleme kartında koruma devresi kesiyor demektir — kısa devre yapan katı bulmak için yükler sırayla ayrılır.
Belirli girişler çalışmıyor: Ana kart — soket lehimleri ve giriş katı kontrol edilir.

Onarım Pratiği: Sökme-Takma Disiplini

Kart seviyesinde tamir, sıralı ve belgeli çalışmayı sever: kapak açılmadan fiş çekilir, flex kablolar soketlerinden kaldıraçsız ve düz çekilir (yırtılan flex, panel değişimi demektir), sökülen vidalar bölgelerine göre ayrılır. Eleman seviyesine inildiğinde klasik lehim kuralları geçerlidir: şüpheli transistör ve kondansatörler karttan sökülüp devre dışında ölçülür, yerine eşdeğeri aynı yönelimle takılır. LED şerit değişiminde panelin cam katmanıyla çalışılır — burası acele affetmeyen, temiz masada yapılan iştir. Ve besleme katının kondansatörleri için tanıdık uyarı burada da geçerlidir: büyük filtre kondansatörleri, fiş çekildikten sonra da yük tutabilir — dokunmadan önce boşaltılır.

LED TV tamiri; ölçüm, kart okuma ve ince el işçiliğini birleştiren, talebi süren bir servis alanıdır. Kart üzerinde eleman değişiminin tekniği için elektronik kart tamiri eğitimi doğrudan bu beceriyi çalıştırır; lehim işçiliğinin temelini kurmak için lehimleme ve baskı devre eğitimi doğal ilk adımdır.

Sıkça Sorulan Sorular

LED TV ile LCD TV arasındaki gerçek fark nedir?

Aslında LED TV de bir LCD panel kullanır; fark aydınlatma kaynağındadır. Eski LCD modeller arka aydınlatmada floresan (CCFL) lamba kullanırken, LED TV ekranı arkadan veya kenardan LED diyotlarla aydınlatır. LED aydınlatma daha ince gövde, düşük tüketim ve daha iyi kontrast sağlar.

LED TV'de ekranın hiç yanmaması ama sesin gelmesi neyi gösterir?

Genellikle arka aydınlatma (backlight) arızasını işaret eder. Ana kart sinyal işlediği için ses çalışır ancak LED şeritleri beslenmediğinden görüntü görünmez. El feneriyle ekrana yakından bakıldığında soluk görüntü seçiliyorsa tanı doğrulanır; LED sürücü katı ve LED şeritler kontrol edilir.

Edge LED ile Direct (Full) LED aydınlatma arasında ne fark var?

Edge LED'de diyotlar panelin yalnızca kenarlarına yerleştirilir, ışık difüzör plakayla yayılır; gövde çok incedir. Direct LED'de diyotlar panelin tüm arkasına dağıtılmıştır, bölgesel karartma (local dimming) ile daha dengeli parlaklık ve derin siyah sunar fakat panel biraz daha kalındır.

LED TV besleme katında en sık görülen arıza nedir?

Güç katındaki şişmiş veya patlamış elektrolitik kondansatörler en yaygın arızadır. TV'nin açılmaması, bekleme ledinin yanıp sönmesi veya tıklama sesiyle kapanması bu belirtiyi verir. Besleme kartındaki çıkış gerilimleri (genellikle 12V, 24V ve standby hattı) multimetreyle ölçülerek kontrol edilir.

Arızalı bir LED şeridi nasıl tespit edilir?

LED şeritler genelde seri bağlı olduğu için tek diyot bozulursa tüm şerit söner. Panel açılıp şeritlere LED test cihazıyla uygun gerilim verilir; yanmayan segment belirlenir. Arızalı tek LED bypass edilebilir ama doğru onarım, eşdeğer voltaj ve akımdaki yeni şeridi takmaktır.

T-CON kartı ne işe yarar ve arızası nasıl anlaşılır?

T-CON (Timing Controller) kartı ana karttan gelen görüntü verisini panele uygun zamanlama sinyallerine dönüştürür. Arızasında negatif görüntü, çift görüntü, dikey-yatay çizgiler veya tek renk ekran gibi belirtiler oluşur. Besleme geliyor ama görüntü bozuksa T-CON ve panel flex bağlantıları kontrol edilir.
