KONTAKTÖR RÖLE KORUYUCU ELEMANLAR VE MONTAJI EĞİTİMİ

Bir kumanda panosunun rayına dizilen elemanlar üç aileye ayrılır: anahtarlayanlar (kontaktör ve röleler), koruyanlar (koruma röleleri) ve kesenler (sigortalar). Motoru çalıştıran, yanmaktan koruyan ve kısa devrede devreyi kesen bu üçlünün her birinin doğru seçimi ve doğru montajı, panonun ömrünü belirler. Bu içerik üç aileyi yapıları, çalışma prensipleri ve montaj incelikleriyle ele alır.

1. Kontaktörler, Röleler ve Zaman Röleleri

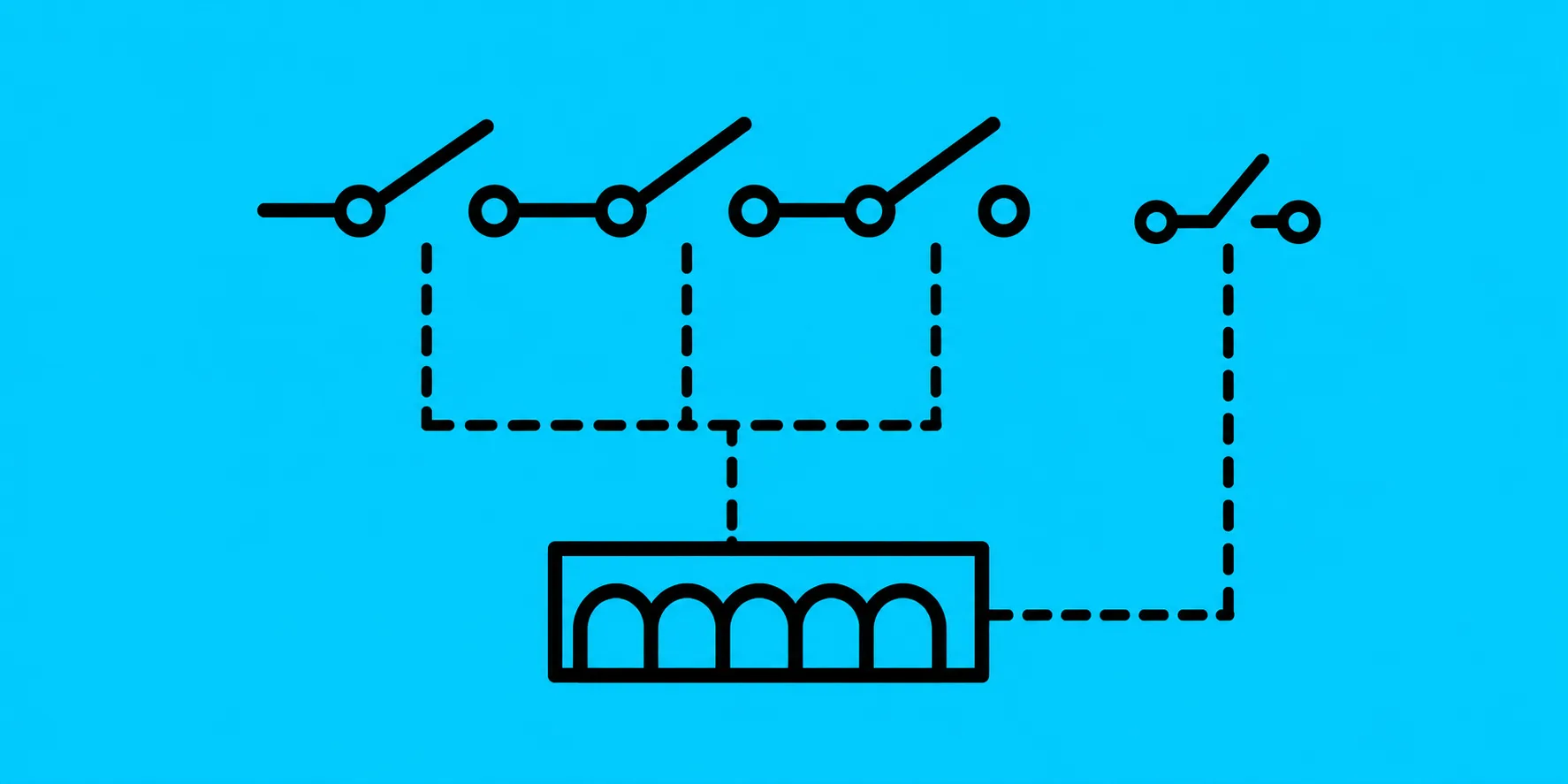

Kontaktör, elektromıknatıs prensibiyle çalışan güç anahtarıdır: bobinine kumanda gerilimi (genellikle 24 V ya da 230 V) uygulandığında nüve çekilir ve ana kontaklar kapanır — küçük bir buton akımı, büyük bir motor akımını yönetir. Yapısında ana kontaklar (güç tarafı), yardımcı kontaklar (kumanda ve sinyal tarafı — NO/NC) ve ark söndürme hazneleri bulunur. Katalogdan seçimin anahtarı AC-3 akım sınıfıdır: motor yükü için kontaktör, motorun etiket akımına göre bu sınıftan seçilir.

Röle aynı prensiple çalışır ama düşük akımlı kumanda ve sinyal devrelerinin elemanıdır; soketine takılır, panoda sinyal çoğaltma ve mantık kurma işini üstlenir. Zaman rölesi ise kontaklarını ayarlanan süre gecikmesiyle çeker ya da bırakır — yıldız-üçgen yol vermede yıldızdan üçgene geçiş anını, sıralı çalıştırmada motorlar arası bekleme süresini zaman rölesi belirler. Çekmede gecikmeli (on-delay) ve bırakmada gecikmeli (off-delay) tipleri farklı senaryolara hizmet eder.

2. Koruma Röleleri: Motorun Sigortası Değil, Doktoru

Sigorta kısa devrede keser; ama motoru asıl öldüren şey çoğu zaman kısa devre değil, uzun süreli aşırı yüklenmedir. Koruma röleleri bu yavaş tehlikeleri izler:

• Aşırı akım (termik) rölesi: Bimetal şeritler motor akımıyla ısınır; akım, ayarlanan değeri sürekli aşarsa şeritler eğilip devreyi açar. Ayar düğmesi motorun etiket akımına kurulur — panodaki en sık "yanlış ayarlanan" eleman budur.
• Faz koruma rölesi: Üç fazdan birinin kesilmesini, faz sırası değişimini ya da dengesizliği algılar. Faz kaybında iki fazda kalan motor aşırı akım çekip yanar; bu röle o senaryonun panzehiridir.
• Aşırı/düşük gerilim rölesi: Şebeke gerilimi ayarlanan bandın dışına çıktığında yükü ayırır — kompresör gibi gerilime hassas yükleri voltaj dalgalanmasından korur.
• Termistör rölesi: Motor sargısına gömülü PTC sensörlerle sargının kendi sıcaklığını ölçer. Akım ölçümü dolaylıdır, termistör doğrudandır — sık kalkış yapan ve soğutması zayıf motorların en hassas koruması.

3. Sigortalar: Buşonlu, Otomatik ve NH

Sigorta ailesi kesme işini üç karakterde yapar. Buşonlu sigorta klasik eriyen telli tiptir; atan buşon yenisiyle değiştirilir. Otomatik sigorta (anahtarlı) iki tetikleme birleştirir: termik kısım aşırı yükte gecikmeli, manyetik kısım kısa devrede anında açar; B eğrisi aydınlatma gibi yüklerde, C eğrisi kalkış akımı çeken motor ve kompresörlerde seçilir. NH (bıçaklı) sigorta ise yüksek kesme kapasitesiyle ana dağıtım panolarının elemanıdır — değiştirilmesi özel sap ve yüzsüz eldiven gerektirir, çıplak elle asla dokunulmaz.

Montaj tarafında üç aile de aynı disiplini ister: yerleşim krokisine uygun ray dizilimi, katalogdaki bağlantı şemasına sadakat, doğru kablo pabucu ve tork. Montaj sonrası son kontrol — bağlantı sıkılığı, ayar değerleri, kumanda deneme — panonun enerjilenmeden önceki son savunma hattıdır. Bu elemanlarla gerçek kumanda devreleri kurmayı otomatik kumanda eğitimi atölyede çalıştırır; devrelerin çizim tarafı için elektrik proje çizimi eğitimi doğal tamamlayıcıdır.
