KOMPANZASYON CİHAZLARI VE MONTAJI EĞİTİMİ

Bir işletmenin elektrik faturasında "reaktif enerji bedeli" satırı belirdiyse, tesis şebekeden kullanmadığı hâlde meşgul ettiği bir güç için ödeme yapıyor demektir. Motorlar, trafolar ve balastlı armatürler — kısacası bobinli her yük — işe dönüşmeyen ama hattı işgal eden reaktif güç çeker. Kompanzasyon, bu gücü şebekeden istemek yerine tesise konan kondansatörlerden karşılama işidir: doğru kurulmuş bir kompanzasyon panosu, kendini çoğu tesiste aylar içinde faturadan amorti eder.

1. Kompanzasyon Sistemleri: Neden ve Nasıl?

Düşük güç katsayısının (cosφ) bedeli iki taraflıdır. Tüketici için ceza faturası; üretici ve dağıtıcı için gereksiz yüklenen hatlar, trafolar ve büyüyen gerilim düşümü. Bu yüzden konu yönetmelikle bağlanmıştır: belirli güç üzerindeki tesislere kompanzasyon zorunludur ve reaktif/aktif oranın sınırları bellidir. Uygulamada üç kurulum türü vardır:

• Tek tek kompanzasyon: Kondansatör doğrudan büyük motorun yanına — en verimli, ama her yüke ayrı yatırım.
• Grup kompanzasyonu: Aynı panodan beslenen yük grubuna ortak kondansatör.
• Merkezî kompanzasyon: Ana panoya kurulan kademeli sistem — bugünün standardı.

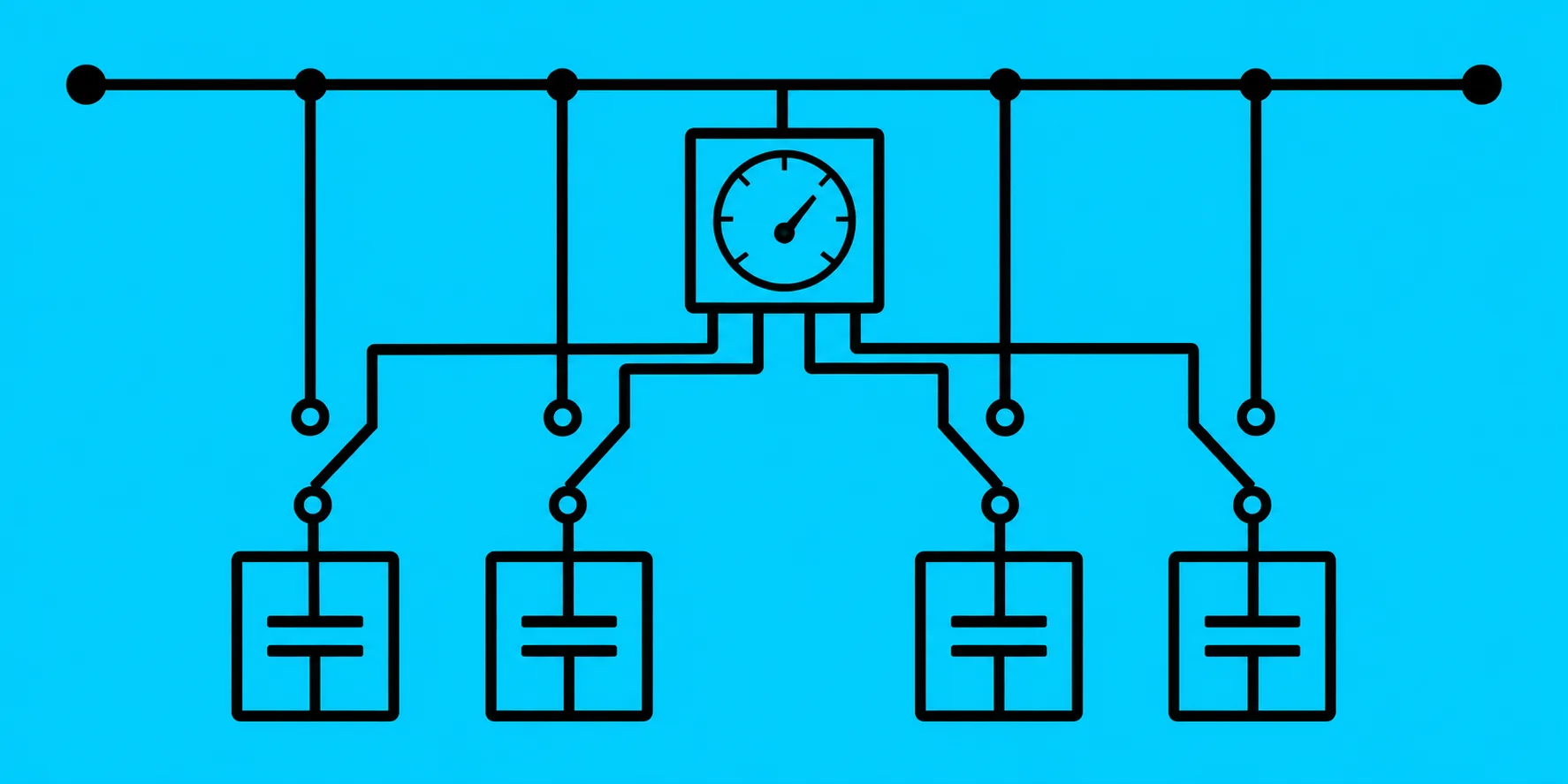

Merkezî sistemin beyni reaktif güç kontrol rölesidir: akım trafosundan tesisin anlık reaktif ihtiyacını okur ve hedef cosφ'yi tutturmak için kondansatör kademelerini kontaktörler üzerinden otomatik devreye alıp çıkarır. Montajında akım trafosunun doğru faza ve doğru yönde bağlanması klasik hata noktasıdır — ters bağlanan akım trafosu, röleyi sürekli yanlış karar veren bir beyne çevirir.

2. Kondansatör Seçimi ve Bağlantısı

Kondansatör gücü (kVAr), tesisin aktif gücü ve mevcut-hedef cosφ değerleri üzerinden hesaplanır; kademeler farklı boyutlarda seçilir ki röle küçük yük değişimlerine ince ayar yapabilsin. Bağlantı tercihi gerilimle ilgilidir: üçgen bağlantıda kondansatör faz arası gerilimi görür ve aynı reaktif güç daha küçük kapasiteyle elde edilir — alçak gerilim panolarının yaygın tercihi budur; yıldız bağlantı faz-nötr gerilimiyle çalışır. Montajda kondansatörlerin deşarj dirençleri ve havalandırma boşlukları atlanmaz: enerjisi kesilen kondansatör dakikalar boyunca dolu kalabilir — "hat kesik" diye dokunulan kondansatör çarpar.

3. Kombi Sayaç ve Ceza Hesabı

Kompanzasyonun karnesi kombi sayaçtır: aktif enerjiyle birlikte endüktif ve kapasitif reaktif enerjiyi ayrı endekslerde kaydeder. Kontrol basittir — endüktif reaktif tüketimin aktif tüketime oranı sınırı aşıyorsa ceza yazılır; kapasitif tarafın (aşırı kompanzasyonun) da kendi sınırı vardır. Aylık endeksleri okuyup bu iki oranı hesaplamak, tesisin kompanzasyonunun sağlıklı çalışıp çalışmadığının en ucuz testidir; oran sınıra yaklaşıyorsa arızalı kademe ya da yanlış röle ayarı aranır.

4. Harmonikler: Kompanzasyonun Görünmez Düşmanı

Frekans çeviriciler, doğrultucular, UPS'ler ve LED sürücüler şebekeden kırpılmış akım çeker ve harmonik üretir — 50 Hz'in katlarında dolaşan parazit akımlar. Kondansatörler için bu ciddi bir tehlikedir: harmonik frekanslarında empedansları düştüğü için bu akımları üzerlerine çeker, rezonansa girer, ısınır ve şişerler. Tesiste kondansatör sigortaları sık atıyorsa ilk şüphe harmoniktir; ölçümü güç analizörüyle yapılır. Çözüm katmanlıdır: filtreli kompanzasyon (kondansatörlere seri reaktör — rezonans frekansını harmoniklerin altına çeker), yetmezse pasif ya da aktif güç filtreleri.

Kompanzasyon panosu kurmak; pano montajı, ölçü trafosu bağlantısı ve röle ayarının birleştiği bir alan işidir — bu pratiğin temelini elektrik eğitimi kurar. Reaktif güç, cosφ ve harmonik kavramlarının teorisine inmek isteyenler için alternatif akım esasları eğitimi doğru başlangıç noktasıdır.
