KOLEKTÖRLÜ MOTOR MONTAJI

Motor montajı, sökmenin geri sarılmış filmi sanılır: aynı parçalar, ters sıra. Bu yanılgının bedeli, sarımı kusursuz yapılmış motorların montaj masasında öldürülmesidir. Çünkü söküm bir keşif, montaj bir imalat işlemidir — sökerken sadece bakarsınız, toplarken eksen, boşluk, basınç ve hiza gibi görünmez büyüklüklere değer verirsiniz. Kolektörlü motorda bu hassasiyetin merkezinde de iki yüzeyin dansı vardır: dakikada on binlerce devirle dönen kolektör ve ona sürekli temas eden karbon fırçalar.

Montaj Masası: Toplamadan Önce Üç Hazırlık

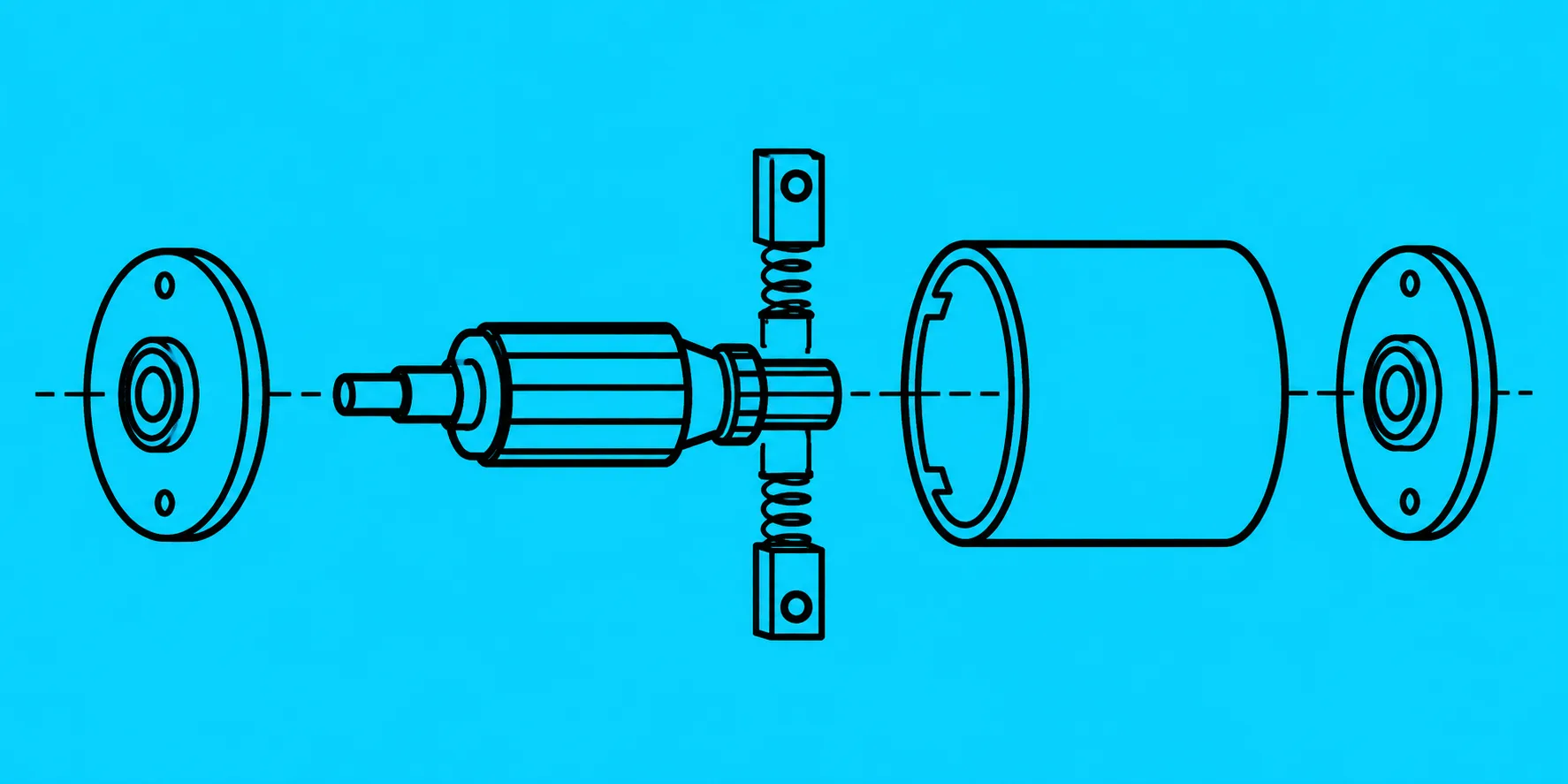

İyi montaj temiz masada başlar. Birinci hazırlık temizliktir: gövde içindeki karbon tozu — fırçaların ömür boyu döktüğü iletken kir — basınçlı hava ile dışarıda temizlenir; karbon tozu, sargılar arasında kaçak yolu arayan sinsi bir iletkendir. İkincisi parça muayenesidir: rulmanlar elle çevrilir (kumlu his = değişim), fırçalar boy sınırına göre ölçülür, yaylar karşılaştırılır, keçeler ve varsa fan kanatları kontrol edilir. Montajda "belki gider" diye takılan sınırdaki parça, motoru iki hafta sonra aynı masaya geri getirir. Üçüncüsü dizilim provasıdır: kapak-gövde hizalama işaretleri (söküm sırasında vurulmadıysa şimdi eski izlerden bulunur) ve civata boyları ayrılır — uzun civatanın sargıya değmesi, klasik ve utandırıcı bir montaj arızasıdır.

Kolektör Hazırlığı: Tornalama ve Mika Alma

Aşınmış, oval dönmüş ya da yüzeyi yanmış kolektör, yeni fırçayı günler içinde bitirir; bu yüzden montajdan önce kolektör yüzeyi elden geçirilir. Hafif oksit ve pürüz ince zımparayla (asla kaba zımpara, asla eğe) alınır; ovallik varsa kolektör tornada çok ince talaşla silindirikliğe getirilir. Tornalamadan sonra zorunlu bir incelik gelir: mika alma. Dilimler arasındaki mika yalıtkanı, bakırdan daha yavaş aşındığı için tornadan sonra yüzeyle aynı seviyede kalır ve dönen kolektörde fırçayı tırmalar. Testere ağzından yapılmış basit bir kazıyıcıyla mika, dilim yüzeyinin yaklaşık yarım milimetre altına alınır; kenar çapakları temizlenir. Son adım dilimler arası üfleme ve kaçak kontrolüdür — mika kanalına dolan bakır talaşı, dilimleri birbirine kısa devre eder.

Rulman ve Kapaklar: Eksen Her Şeydir

Rulman mile takılırken kuvvet yalnızca iç bileziğe uygulanır — uygun çaplı boru parçası ya da rulman takma takımı ile. Dış bilezikten çakılan rulmanın bilyaları daha ilk vuruşta izlenir ve motor "yeni rulmanla gürültülü" çalışır. Sıkı geçmelerde rulmanı ısıtıp (kontrollü, yaklaşık 80-100 °C) mile rahatça geçirmek hem mili hem rulmanı korur. Kapaklar takılırken hizalama işaretleri birleştirilir ve civatalar çapraz sırayla, kademeli sıkılır — tek taraftan tam sıkılan kapak, mili eğik kilitler. Montajın her aşamasında aynı kontrol tekrarlanır: mil elle çevrilir. Rahat ve eşit dönmüyorsa devam edilmez; sürtünme noktası bulunmadan sıkılan her civata, sorunu maskeler.

Fırçalar: Yay Basıncı ve Alıştırma

Fırça yuvaya, motorun tipine uygun boyda ve serbestçe kayacak şekilde yerleştirilir — sıkışan fırça teması kaybettirir, bol gelen fırça yuvada titrer. Yay basıncı iki ucu keskin bıçaktır: zayıf yay kıvılcım ve ark demektir, aşırı basınç kolektörü hızla aşındırır. Çift fırçalı motorlarda iki yayın kuvveti birbirine yakın olmalıdır. Yeni fırça, kolektörün silindirik yüzeyine hemen tam oturmaz; ince zımpara şeridi kolektöre sarılıp fırça üstünde birkaç tur gezdirilerek fırça yüzü kolektör kavisine alıştırılır. Bu on dakikalık sabır, fırça ömrünü ve kıvılcım seviyesini aylarca belirler.

İlk Çalıştırma: Rodaj ve İmza Kontrolü

Toplanan motor önce ölçümle aklanır: sargı dirençleri ve gövdeye kaçak kontrolü. Sonra kısa süreli, yüksüz ilk çalıştırma yapılır ve üç imzaya bakılır — fırçalarda düzgün, cılız kıvılcım; kararlı ses; yavaş ısınma. İlk dakikalarda kıvılcımın bir miktar fazla olması normaldir; alıştırılan fırça yüzü oturdukça azalır. Aşırı kıvılcım, ritmik tıkırtı ya da gövdede hızlı ısınma varsa motor durdurulur: şüpheliler sırasıyla fırça oturması, yay basıncı, mika seviyesi ve kapak hizasıdır. Sorunsuz motor birkaç dakika boşta rodaj yapar, ardından kademeli yüklenir — ve son iş, bir sonraki teknisyene bırakılan nottur: değişen parçalar, ölçülen değerler, tarih.

Montaj, motor tamirinin görünmeyen sınavıdır; sarım ne kadar kusursuz olursa olsun motoru müşteriye montaj kalitesi teslim eder. Sarım tarafının veri alma ve bobin işçiliğini kolektörlü bir fazlı motor sarımı yazısında işlemiştik; söküm-takım, rulman ve hizalama pratiğini sanayi disipliniyle ilerletmek isteyenler için endüstriyel bakım onarım eğitimi doğal devamdır.
