KAPALI DEVRE KAMERA SİSTEMLERİ ELEMANLARI VE MALZEMELERİ

Bir kapalı devre kamera (CCTV) sistemi kurarken asıl karar kamerada değil, kamerayı ayakta tutan malzeme listesindedir. Görüntüyü üreten kamera, taşıyan kablo, kaydeden cihaz ve besleyen güç kaynağı bir zincirdir — zincirin en zayıf halkası, sistemin kalitesini belirler. Bu yazı o zinciri eleman eleman söküyor: her parçanın işini, çeşitlerini ve seçim ölçütünü tek tek ele alıyoruz.

Sahada en sık görülen hata bunu doğrular: keşfe çıkan teknisyen 4 megapiksellik kamerayı seçmiştir ama görüntü sürekli parazitli gelir. Suçlu kamera değildir — inşaattan artan zayıf bir kabloyla çekilmiş 60 metrelik hat ve elle sıkılmış kalitesiz bir konnektördür.

Sistemin Omurgası: Beş Eleman

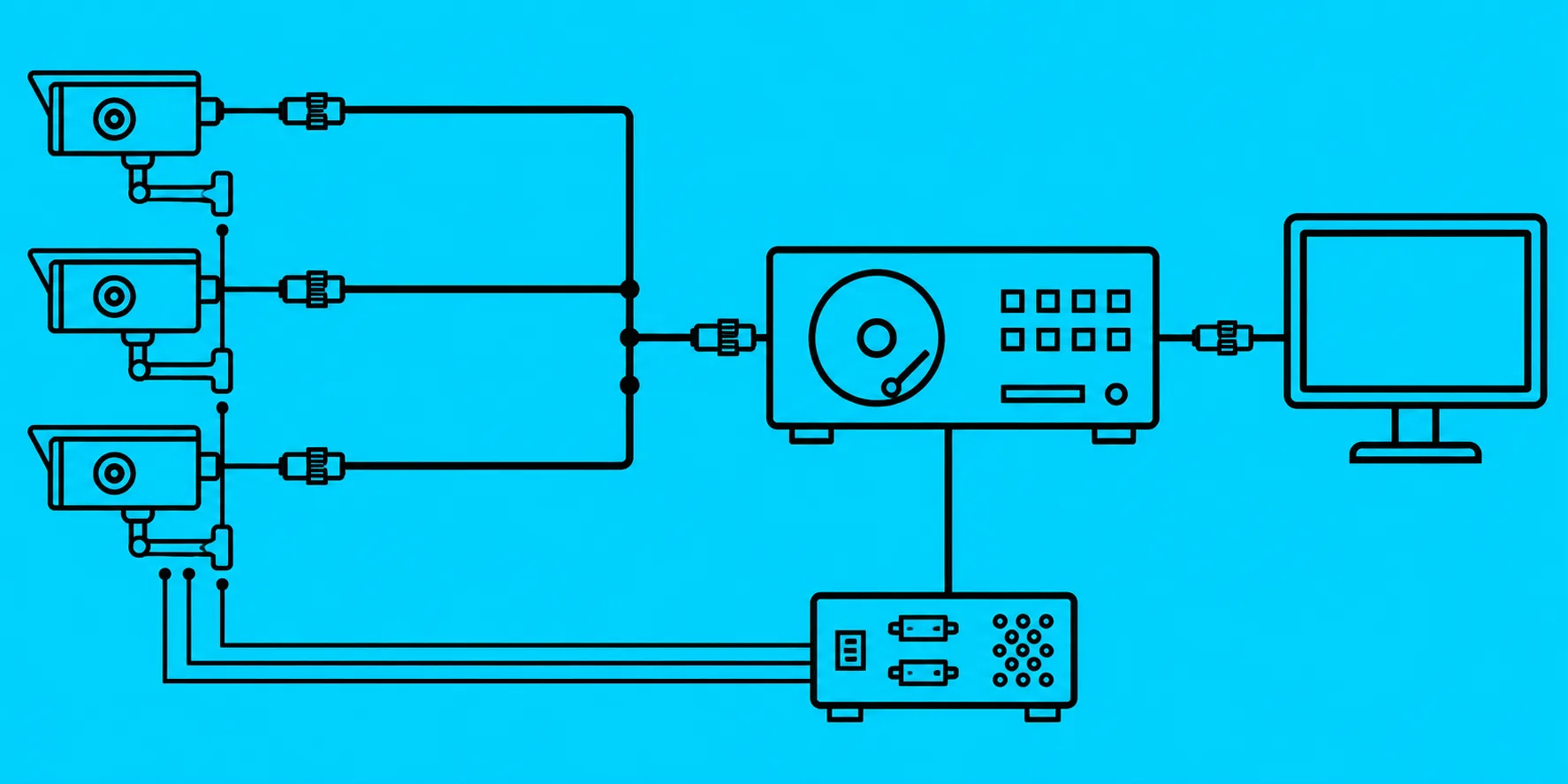

Hangi ölçekte olursa olsun her CCTV sistemi aynı beş bloktan oluşur. Kamera görüntüyü üretir; lens neyin, ne genişlikte görüneceğini belirler; iletim ortamı (kablo ya da ağ) görüntüyü merkeze taşır; kayıt cihazı (DVR/NVR) görüntüyü diske yazar ve izleme birimi (monitör, telefon uygulaması) kullanıcıya sunar. Keşif formu da bu sırayla doldurulur: kaç nokta izlenecek, her nokta merkeze kaç metre, kayıt kaç gün saklanacak? Malzeme listesi bu üç cevaptan çıkar.

Kamera ve Lens: Nereyi, Nasıl Göreceksin?

Gövde tipi üç ana ailedir. Dome (kubbe) kamera iç mekânın standardıdır; bakış yönü dışarıdan okunamaz ve sabotaja dayanıklı modelleri vardır. Bullet (boru) kamera dış cephenin işçisidir; uzun IR mesafesi ve güneşlik gövdesiyle açık alana bakar. PTZ kamera motorlu tavanda döner, yakınlaşır; geniş sahayı tek başına tarar ama fiyatı birkaç sabit kameraya denktir. Lenste karar iki değer üstünden verilir: odak uzaklığı arttıkça görüş açısı daralır, mesafe uzar — 2,8 mm lens geniş bir odayı, 12 mm lens uzaktaki bir kapıyı izler. Sabit odaklı lens ucuz ve nettir; varifokal lens sahada ayar payı bırakır. Gece görüşü için IR LED mesafesi, karanlık bölgede kameranın gerçek menzilini belirler; etikette yazan metre değeri açık hava içindir, katalog iyimserliği hesaba katılır.

İletim Malzemeleri: Görüntü Yolda Kaybolmasın

• RG59 koaksiyel kablo: Analog ve HD-analog sistemlerin klasik taşıyıcısı. Bakır iletkenli tam kopya (yüzde yüz bakır örgülü) tip tercih edilir; alüminyum folyolu ucuz türevler uzun hatta sinyali eritir. Pratik sınır 200-300 metredir.
• Şebekeli (kombine) kablo: RG59 ile besleme çiftini tek kılıfta birleştirir — tek boruda hem görüntü hem enerji taşınır, işçiliği kısaltır.
• CAT5e/CAT6 ağ kablosu: IP kameranın yolu. PoE (Power over Ethernet) ile aynı kablo üzerinden besleme de taşınır; anahtar ile kamera arası 100 metreyi geçemez, geçecekse araya PoE tekrarlayıcı ya da fiber girer.
• BNC konnektör: Koaksiyel hattın uç noktası. Sıkıştırmalı (crimp) tip penseyle takılır ve vidalı (twist-on) tipe göre çok daha güvenilirdir; parazit şikâyetlerinin klasik kaynağı elle sıkılmış vidalı konnektördür.
• Video balun: Koaksiyel yerine CAT6 üzerinden analog görüntü taşımak gerektiğinde hattın iki ucuna takılan dönüştürücü çift.

Kayıt Tarafı: DVR mi, NVR mi?

DVR (Digital Video Recorder) analog/HD-analog kameraların görüntüsünü koaksiyel hatlardan alır ve cihaz içinde sayısallaştırıp diske yazar. NVR (Network Video Recorder) ise görüntüyü kameranın kendisinin sayısallaştırdığı IP sistemlerde çalışır; kayıt cihazına yalnızca ağ üzerinden veri gelir. Seçimi genelde mevcut altyapı yapar: binada çekili koaksiyel varsa HD-analog + DVR ekonomiktir; sıfır kurulumda IP + NVR ölçek ve çözünürlük esnekliği verir. Disk hesabı unutulmaz — kanal sayısı, çözünürlük ve saklama süresi çarpıldığında çıkan terabayt, masaüstü diski değil 7/24 çalışmaya üretilmiş gözetim sınıfı disk ister.

Güç ve Montaj Malzemeleri: Listenin Sessiz Yarısı

Kameranın tipik beslemesi 12 V DC'dir ve buradaki tasarruf pahalıya patlar. Tek kameraya priz tipi adaptör yeterken çok kameralı sistemde merkezi kabinli güç kaynağı kullanılır: her çıkışı ayrı sigortalı, tek noktadan ölçülebilir, gerekirse akü destekli. Uzun besleme hattında gerilim düşümü hesaba katılır; hattın sonunda 11 V'un altına inen kamera, gece IR LED'ler yandığında kendini yeniden başlatan "hayalet arıza" üretir. Listenin geri kalanı işçiliği taşır: dış mekânda contalı buat ve rekor, UV dayanımlı kablo kanalı, kamera ayak tipine uygun dübel, hatların iki ucuna yazılan kalıcı etiket. Etiketsiz çekilmiş 16 kanallık bir sistemde arıza aramak, kabloyu yeniden çekmekten uzun sürebilir.

Malzemeyi tanımak işin yarısıdır; öbür yarısı bu parçaları keşif, projelendirme ve devreye alma disipliniyle birleştirmektir. Uygulamalı ilerlemek isteyenler için kapalı devre kamera kontrol sistemleri eğitimi bu zincirin tamamını atölye ortamında işler; kamera sistemleriyle çoğu projede yan yana kurulan hırsız alarmı tarafı için soygun alarm sistemlerinin bağlantıları yazısı tamamlayıcı okumadır.
