ELEKTRONİK DEVRELER VE SİSTEMLER EĞİTİMİ

Elektronik cihazların çeşidi binlercedir; içlerindeki devrelerin ailesi ise şaşırtıcı kadar azdır. Sinyali büyüten yükselteç, biçimlendiren pals devresi, üreten osilatör, gücü harekete çeviren motor sürücü ve hepsini besleyen güç kaynağı — bu beş aileyi tanıyan göz, hangi kartı açarsa açsın tanıdık yapılar görür. Bu yazıda beş aileyi çalışma mantığı ve arıza yaklaşımıyla ele alıyoruz.

Yükselteçler: Sinyali Büyütmek

Yükselteç, zayıf sinyali güçlü kopyasına çeviren devredir ve kalbi transistördür. İki büyük teknoloji yarışır: BJT (çift kutuplu transistör) akımla kontrol edilir — beyz'e verilen küçük akım, kollektörden geçen büyük akımı yönetir; FET/MOSFET ise gerilimle kontrol edilir — geçit (gate) gerilimi kanalı açıp kapar ve neredeyse hiç giriş akımı çekmez, bu yüzden verim ve hız isteyen devrelerin gözdesidir. Ölçüm dünyasının inceliği ise enstrümantasyon yükselteçleridir: sensörden gelen milivoltluk farkı, gürültüyü bastırarak büyütürler. Arıza aramada yükselteç dostudur — katları vardır: sinyal izlenerek hangi katta kaybolduğu bulunur, şüpheli katın transistörü ve polarma dirençleri ölçülür.

Pals Devreleri: Sinyale Biçim Vermek

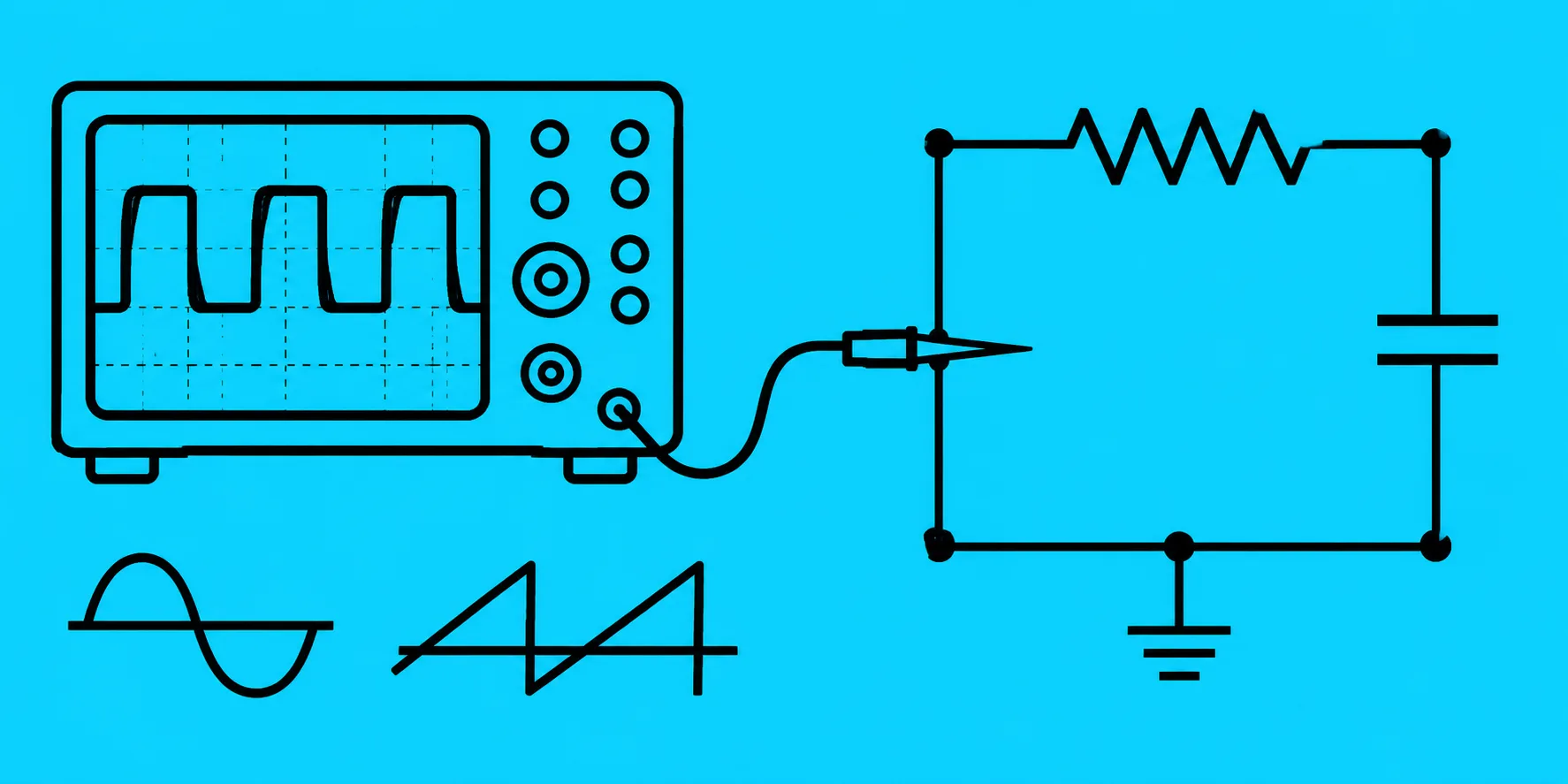

Dijital dünyanın atomu kare dalgadır — ama gerçek kare dalga, ideal çizimdeki gibi dik kenarlı değildir; yükselme süresi, düşme süresi ve tepe bozulmalarıyla gelir. Pals devreleri bu sinyali biçimlendirir ve hepsinin temelinde RC devresi ve zaman sabitesi yatar: direnç ile kondansatörün çarpımı, devrenin "ne kadar hızlı tepki vereceğini" söyler. Aileden tanıdık yüzler: türev devresi sinyalin kenarlarını yakalar (değişime tepki), integral devresi ortalamasını alır (yumuşatma), Schmitt trigger ise gürültülü ve yavaş değişen sinyali iki eşikli karşılaştırmayla tertemiz kare dalgaya çevirir — buton titremesinden sensör sinyaline kadar dijital girişlerin kapı bekçisi odur.

Osilatörler: Sinyali Üretmek

Osilatör, dışarıdan sinyal almadan kendi kendine periyodik sinyal üreten devredir — elektroniğin kalp pili. Türler frekans ve kararlılık ihtiyacına göre seçilir: RC osilatör düşük frekansların ekonomik çözümü, LC osilatör radyo frekanslarının klasiği, kristalli osilatör ise kararlılığın şampiyonudur — kuvars kristalinin mekanik titreşimi, frekansı neredeyse sıcaklıktan bağımsız sabitler; saat sinyali isteyen her mikroişlemcinin yanında bir kristal oturur. Arıza tarafında altın kural: osilatör ya çalışır ya çalışmaz — çıkışta sinyal yoksa önce besleme, sonra geri besleme yolu, en son aktif eleman kontrol edilir.

Motor Sürücüler: PWM'in Gücü

Motorun hızını kısmak için gerilimi dirençle düşürmek, enerjiyi ısıya gömmektir. Modern çözüm PWM'dir (darbe genişlik modülasyonu): anahtarlama elemanı çok hızlı açılıp kapanır ve sinyalin "açık kalma oranı" (duty cycle) ortalama gerilimi belirler — anahtar ya tam açık ya tam kapalı olduğu için kayıp minimumdur. Aynı prensip invertörlerin de temelidir: DC kaynaktan, PWM desenleriyle bir fazlı ya da üç fazlı AC üretilir — köprü bağlantılı anahtarlama elemanları, sinüsü darbe dizisiyle taklit eder. Çıkışın kalitesini harmonik bileşenler belirler; filtre tasarımı bu yüzden sürücünün ayrılmaz parçasıdır.

Endüstriyel Güç Kaynakları: Besleyen Omurga

Güç elektroniğinin dönüştürücü ailesi iki yönde çalışır: DC-DC konvertörler gerilim seviyesi değiştirir, DC-AC invertörler şebeke biçimli çıkış üretir. Kesintisiz güç kaynakları (UPS) üç mimaride gelir: offline (şebeke doğrudan yüktedir, kesintide aküye milisaniyelik geçiş), line-interactive (gerilim düzeltmeli ara model) ve online (yük her an invertörden beslenir — geçiş süresi sıfır; sunucu odalarının standardı). Modern cihazların içindeki güç kaynağı ise neredeyse istisnasız SMPS'tir (anahtarlamalı mod güç kaynağı): şebeke doğrultulur, yüksek frekansta anahtarlanır ve küçücük bir trafoyla dönüştürülür — ağır şebeke trafosu tarihe karışır, verim yükselir. Profesyonel tasarımı ayıran, koruma katmanlarıdır: aşırı akım (OCP), aşırı gerilim (OVP), düşük gerilim (UVP) ve aşırı güç (OPP) korumaları; doğru sigorta seçimi, ekranlama ve çıkış filtreleriyle birlikte hem kaynağı hem beslenen cihazı ayakta tutar.

Bu beş aileyi kurabilen ve arızasını bulabilen tekniker; servis atölyelerinden endüstriyel bakıma geniş bir sahada iş bulur. Temel eleman bilgisini sağlamlaştırmak için elektronik eğitimi doğru zemin; güç kaynağı tarafını uygulamayla pekiştirmek için güç kaynağı yapımı eğitimi doğal devamdır.
