ELEKTRONİK DEVRE ELEMANLARI VE GÖREVLERİ

Her elektronik cihaz — telefon, televizyon, çamaşır makinesi kartı — aynı küçük eleman ailesinin farklı dizilişlerinden ibarettir. Elektronik devre elemanlarını ve görevlerini bilen kişi, hiç görmediği bir devre şemasını okumaya başlayabilir: hangi sembol neyi anlatıyor, hangi eleman devrede ne iş yapıyor? Bu yazıda yedi temel elemanı görevleri, birimleri ve devre sembolleriyle tek tek ele alıyoruz; sonunda da sağlamlıklarının nasıl kontrol edildiğine bakıyoruz.

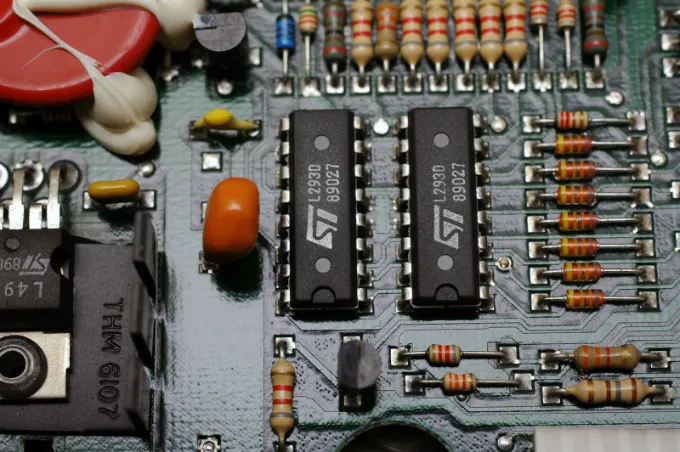

Elektronik Devre Elemanları ve Sembolleri

Aşağıdaki yedi eleman, basit hobi devresinden endüstriyel karta kadar her tasarımın ortak sözlüğüdür. Her birinin harfi, birimi ve şemadaki sembolü standarttır — dünyanın her yerinde aynı biçimde çizilir ve okunur.

1. Direnç

Devrenin akım sınırlayıcısıdır: iki ucu arasına gerilim uygulandığında akıma karşı zorluk gösterir. R harfiyle gösterilir, birimi ohm (Ω)'dur. Görevleri günlük dille sıralanırsa: akımı güvenli seviyede tutmak (ledin önündeki direnç), gerilimi bölmek ve sinyal seviyesi ayarlamak. Değeri gövdesindeki renk bantlarından ya da SMD tiplerde rakam kodundan okunur.

2. Kondansatör

İki iletken levhanın arasına yalıtkan konmasıyla oluşur ve elektrik yükünü kısa süreli depolar. C harfiyle gösterilir, birimi farad (F)'dır — pratikte mikrofarad (µF) ve nanofarad (nF) katları kullanılır. Görevleri: besleme dalgalanmalarını yumuşatmak (filtreleme), sinyalin DC bileşenini kesip AC'sini geçirmek (kuplaj) ve zamanlama devrelerinde süre belirlemek. Elektrolitik tipleri kutupludur — ters bağlanırsa hasar görür.

3. Bobin

Yalıtkan makara üzerine sarılmış bakır teldir; enerjiyi manyetik alanda saklar — kondansatörün manyetik ikizi. L harfiyle gösterilir, birimi henry (H)'dir. AC akıma frekansla artan zorluk gösterir, DC akıma ise yalnızca tel direnci kadar karşı koyar; bu fark onu filtre devrelerinin, güç kaynaklarının ve rölelerin vazgeçilmezi yapar.

4. Diyot

Akımı yalnızca tek yönde geçiren elemandır; N tipi ve P tipi yarı iletkenin birleşiminden oluşur. İki ucu vardır: anot (+) ve katot (−). Silikon diyot ileri yönde yaklaşık 0,7 V'ta iletime geçer. Baş görevi doğrultmadır — alternatif akımı doğru akıma çeviren her güç kaynağının girişinde diyotlar çalışır; ayrıca devreleri ters bağlantıya karşı korur. Işık veren üyesi LED, ailenin en görünür ferdidir.

5. Transistör

Elektroniğin devrim elemanı: iki P-N birleşiminden oluşur ve küçük bir akımla büyük bir akımı yönetir. Üç bacağı vardır — beyz (B), emiter (E) ve kollektör (C). Beyze uygulanan zayıf sinyal, kollektör-emiter arasındaki güçlü akımı kontrol eder: yükselteç olarak kullanıldığında sinyali büyütür, anahtar olarak kullanıldığında röle ve motor gibi yükleri sürer. İşlemcilerin içindeki milyarlarca anahtar da aynı prensibin mikroskobik hâlidir.

6. Tristör

Güç elektroniğinin anahtarıdır: P ve N tipi dört yarı iletken tabakanın art arda dizilmesiyle oluşur; SCR (silikon kontrollü doğrultucu) olarak da bilinir. Geçit (gate) ucuna verilen kısa bir tetikleme ile iletime geçer ve — transistörden farklı olarak — üzerinden geçen akım kesilene kadar iletimde kalır. Dimmerler, motor hız kontrolleri ve yüksek güçlü doğrultucular tristörün sahasıdır.

7. Transformatör

Trafo, AC gerilimi frekansı değiştirmeden manyetik indüksiyonla yükseltir ya da alçaltır; hareketli parçası olmayan bir elektrik makinesidir. Gerilim oranı, sarım sayısı oranına eşittir. Adaptörlerin içindeki küçük trafodan şebekedeki dev güç trafolarına kadar prensip aynıdır — ayrıca primer ile sekonder arasında elektriksel yalıtım sağladığı için güvenlik elemanı olarak da iş görür.

Devre Elemanlarının Sağlamlık Kontrolü

Elemanları tanımak kadar, arızalısını ayırt etmek de beceridir. Modern çözüm tek cihazdır: ohmmetre, voltmetre ve ampermetreyi bir gövdede toplayan multimetre. Pratik kontroller şöyle işler:

• Direnç: Ölçülen değer, üzerindeki kodla karşılaştırılır — sonsuz gösteren direnç kopuktur.
• Diyot: Diyot kademesinde ileri yönde ~0,7 V okunmalı, ters yönde iletmemeli; iki yönde de iletiyorsa delinmiştir.
• Transistör: İki diyot gibi ölçülür — beyz-emiter ve beyz-kollektör eklemleri ileri yönde iletmeli.
• Kondansatör: Ohm kademesinde şarj olurken direncin yükselmesi sağlamlık işaretidir; şişmiş elektrolitik, ölçmeye gerek bırakmaz.

Bu elemanları kâğıt üzerinde tanımaktan devre üzerinde kullanmaya geçmek isteyenler için elektronik eğitimi ölçüm ve devre kurma pratiğini uygulamalı verir; elemanların analog devrelerdeki derin davranışı için analog devre elemanları eğitimi doğal devamdır.
