ELEKTRİKSEL BÜYÜKLÜKLER VE ÖLÇÜLMESİ EĞİTİMİ

Elektrik gözle görülmez — teknikerin gözü, ölçü aletleridir. Devrenin çalışıp çalışmadığını, arızanın nerede olduğunu, değerlerin doğru olup olmadığını söyleyen tek şey ölçümdür; ve her elektriksel büyüklüğün kendi aleti, her aletin kendi bağlanma kuralı vardır. Yanlış bağlanan bir ampermetre yalnızca yanlış ölçmez — yanar. Bu içerik, ölçü aletlerinin ortak dilinden osiloskopa kadar ölçme dünyasını dolaşır.

Ölçü Aletlerinin Ortak Dili

Aletler yapılarına (analog ibresi ya da dijital ekran), gösterme biçimlerine ve kullanım alanlarına göre sınıflanır — dijitaller okuma hatasını ortadan kaldırdığı için bugünün standardıdır, analoglar ise değişimin eğilimini göstermede hâlâ sevilir. Alet seçerken beş terim yol gösterir: doğruluk derecesi (ölçümün gerçek değere yakınlığı — aletin sınıfı olarak yazılır), duyarlılık (algılayabildiği en küçük değişim), ölçme sınırı (aşılırsa alet zarar görür), ölçme alanı (güvenilir okuma bandı) ve aletin kendi enerji sarfiyatı — ölçen alet devreden ne kadar az enerji çekerse, ölçümü o kadar az bozar.

Direnç, Endüktans, Kapasite: Eleman Ölçümleri

Direnç ohmmetreyle ölçülür ve tek altın kuralı vardır: ölçüm enerjisiz devrede yapılır — ohmmetre kendi pilinden akım gönderir; dışarıdan gelen gerilim hem ölçümü bozar hem aleti riske atar. İletkenin direnci dört şeye bağlıdır: boy (uzadıkça artar), kesit (kalınlaştıkça azalır), malzeme cinsi ve sıcaklık. Endüktans (bobin) ve kapasite (kondansatör) ölçümünün modern aleti LCR metredir: elemana belirli frekansta sinyal uygulayıp L, C ve R değerlerini birlikte okur — şüpheli bir kondansatörün gerçek kapasitesini söyleyen alet budur.

Akım ve Gerilim: Seri mi, Paralel mi?

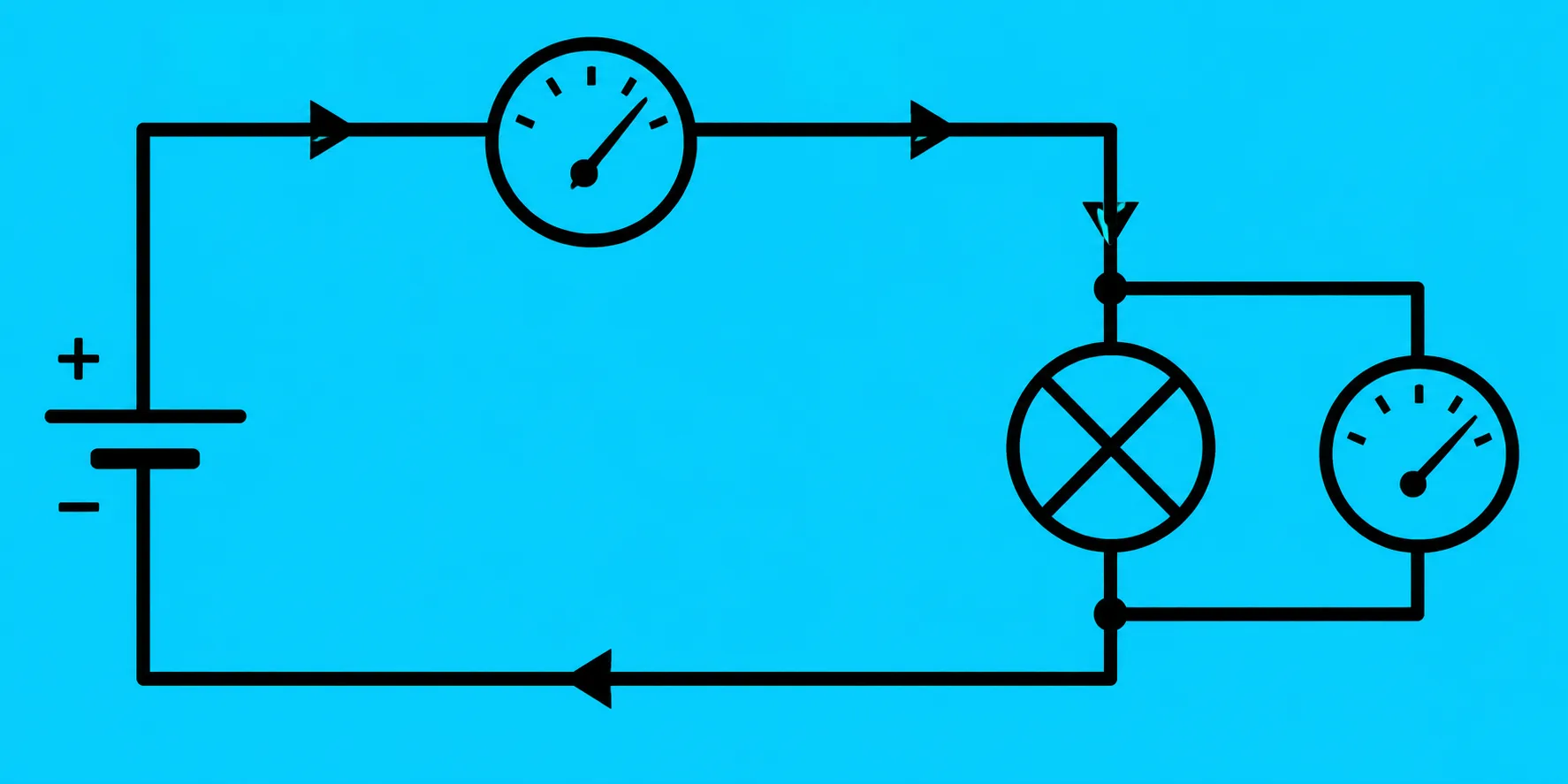

Ölçme dünyasının en kritik ezberi iki cümledir: ampermetre seri, voltmetre paralel bağlanır. Ampermetre akımın üzerinden geçmesi için hatta girer ve iç direnci çok düşüktür — yanlışlıkla paralel bağlanırsa kısa devre olur; voltmetre iki nokta arasına dokunur ve iç direnci çok yüksektir — devreyi neredeyse hiç etkilemez. Yüksek akımlarda ampermetre doğrudan bağlanmaz: akım trafosu akımı ölçülebilir orana düşürür. Sahanın pratik kahramanı ise pens ampermetredir: çene tek iletkenin çevresine geçirilir, akımın manyetik alanından değer okunur — devreyi kesmeden, çalışan panoda ölçüm.

Avometre: Üçü Bir Arada

Ampermetre + voltmetre + ohmmetre tek gövdede birleşince avometre (multimetre) doğar — teknikerin cebindeki standart alet. Kullanım disiplini basit ama pazarlıksızdır: önce ölçülecek büyüklük ve kademe seçilir (bilinmiyorsa en yüksek kademeden başlanır), problar doğru yuvalara takılır (akım ölçümünün ayrı yuvası vardır) ve AC/DC seçimi kontrol edilir. Dijital avometreler değeri doğrudan yazar; analoglarda skala çarpanıyla okuma yapılır.

Frekans, Güç ve İş

Frekans (saniyedeki çevrim sayısı, Hz) frekansmetreyle ölçülür — şebekede 50 Hz'in doğrulanması, jeneratör devreye almanın rutin kontrolüdür. Güç iki yolla ölçülür: ampermetre + voltmetre okumalarından hesapla ya da doğrudan wattmetreyle — wattmetre, akım ve gerilim bobinleriyle ikisini aynı anda görüp aktif gücü kendisi çarpar. İş (güç × zaman, kWh) ise sayacın konusudur — evinizin faturasını yazan alet, aslında bir iş ölçerdir.

Osiloskop: Sinyali Gören Alet

Avometre size sayı verir; osiloskop resim verir: sinyalin zamana göre değişimini ekranda dalga olarak çizer. Gerilimin tepe değeri, frekansı, dalga biçimi ve bozulmaları — hepsi ekranda görünür. Gerilim ölçümü kare başına volt (Volt/Div) ayarıyla, frekans ölçümü zaman ekseninden periyot okunarak (f = 1/T) yapılır. Elektronik arıza aramanın ileri seviyesi osiloskopsuz düşünülemez: avometrenin "5 V var" dediği noktada osiloskop, o 5 V'un üzerindeki gürültüyü ve bozulmayı gösterir.

Ölçme becerisi bütün elektrik-elektronik eğitiminin omurgasıdır — bu aletlerle uygulamalı çalışmak için elektrik-elektronik eğitimi doğru başlangıçtır; ölçülen büyüklüklerin devre teorisi için dirençler ve temel elektrik kanunları eğitimi doğal tamamlayıcıdır.
