ELEKTRİK OTOMASYON
Otomasyonun beyni yazılımsa, gövdesi elektriktir. Elektrik otomasyon; motorları süren kontaktörlerin, kararı taşıyan rölelerin, sahayı gören sensörlerin ve hepsini bir arada tutan panonun dünyasıdır — bir sistemin "otomatik" çalışabilmesi için kurulması gereken elektriksel omurga. Bu yazıda o omurganın malzemelerini, pano düzenini, tasarım araçlarını ve bina ile sanayi tarafındaki uygulamalarını ele alıyoruz.
Yarı mı, Tam mı?
Otomasyon, insan ile makine arasındaki iş paylaşımıdır ve paylaşım oranı sistemin adını belirler: insan payı ağır basıyorsa yarı otomasyon (operatör parçayı yerleştirir, makine işler), süreç baştan sona makinelerdeyse tam otomasyon (insan yalnızca izler ve denetler). Elektrik otomasyoncusunun işi her iki dünyada da aynıdır: bu paylaşımı güvenli ve kesintisiz taşıyan elektrik altyapısını kurmak.
Malzeme Seti: Panonun Oyuncuları
Elektrik otomasyonun malzeme dolabı kalabalıktır ama roller nettir — dört gruba ayırmak, listeyi ezberden kurtarır:
- Algılayanlar: İndüktif sensör (yalnızca metali görür), kapasitif sensör (plastik, sıvı ve ahşabı da algılar), manyetik sensör, fotosel (ışık huzmesiyle cisim tespiti), enkoder (dönüş konumu ve hızı) ve termostat — sistemin gözleri.
- Karar taşıyanlar: Röleler kumanda sinyallerini yönetir, zaman röleleri süreye bağlı işlemleri (yıldız-üçgen geçişi, gecikmeli durdurma) üstlenir, sayıcılar adet takibi yapar. Programlanabilir sistemlerde bu grubun merkezine PLC oturur.
- Gücü anahtarlayanlar: Kontaktörler — büyük akımlı yükleri (motor, ısıtıcı) bobinle çeken elektromekanik anahtarlar; hız kontrol cihazları (sürücüler) motor devrini kademesiz ayarlar. Rölenin kumandayı, kontaktörün yükü taşıması, otomasyonun temel iş bölümüdür.
- Koruyan ve tamamlayanlar: Hızlı sigortalar (yarı iletken sürücülerin hassas koruması), ölçü aletleri, soğutucu fanlar, butonlar, anahtarlar ve kablolar.

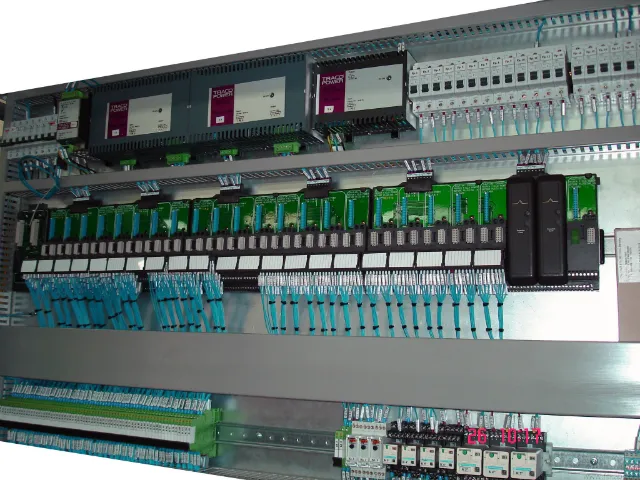

Pano: Malzemenin Disipline Girdiği Yer
Bu elemanlar rastgele bir kutuya değil, kurallı bir otomasyon panosuna dizilir: elemanlar ray üzerine oturur, güç ve kumanda hatları ayrı kanallardan yürür, her kablo numaralandırılır ve klemenslerde toplanır. Bu düzen estetik için değildir — arıza gecesi panoyu açan bakımcının, şemayla kabloyu eşleştirebilmesi içindir. İyi pano ile kötü pano arasındaki fark, arıza süresinin dakikayla mı saatle mi ölçüldüğüdür.
Tasarım Araçları: Çizim Programları
Pano, çizilmeden kurulmaz. Elektrik otomasyon projeleri E-Plan, Caddy++ ve Cofasso gibi özel çizim programlarıyla hazırlanır — sembol kütüphaneleri, otomatik kablo numaralandırma ve klemens listesi çıkarma gibi özellikleriyle pano tasarımını sistematikleştirirler. Devre simülasyonu ve elektronik kart tarafında ise Proteus yaygındır: devre daha kurulmadan bilgisayarda çalıştırılıp test edilir.
Binadan Sanayiye Uygulama Alanı
Elektrik otomasyonun iki büyük sahnesi vardır. Bina tarafında hedef konfor ve tasarruftur: aydınlatmanın sensörle yönetimi, havalandırmanın zamanlı kontrolü, akıllı bina sistemlerinde enerjinin izlenmesi — iş merkezlerinde aydınlatma otomasyonunun tek başına sağladığı tasarruf, yatırımı kısa sürede geri öder. Sanayi tarafında ise hedef üretim sürekliliğidir: motor kontrol merkezleri, bant sistemlerinin kumandası, pompaların ve fanların otomatik yönetimi. İki sahnede de eleman seti aynıdır; değişen, ölçek ve süreklilik beklentisidir.
Meslek Yolu
Elektrik otomasyon, Türkiye'de teknik istihdamın en tok karnındandır: pano imalatçıları, otomasyon taahhüt firmaları ve fabrikaların bakım kadroları sürekli eleman arar — ve aranan profil bellidir: kumanda devresini kurabilen, şema okuyabilen, PLC ile konuşabilen tekniker. Bu profilin ilk yarısı için otomatik kumanda eğitimi kontaktör ve röle dünyasını uygulamalı kurar; ikinci yarısı için PLC eğitimi kumandayı yazılıma taşır.
Sıkça Sorulan Sorular
Tam otomasyon ile yarı otomasyon arasındaki fark nedir?
Yarı otomasyonda işlemlerin önemli bölümünü insan yapar, makine yardımcı rol üstlenir; örneğin operatör parçayı yerleştirir, makine işler. Tam otomasyonda ise süreç baştan sona makinelerle, insan müdahalesi olmadan yürür; insan yalnızca izleme ve denetim yapar. Otomasyon yüzdesi, işin ne kadarının makineye bırakıldığını belirtir.
Kontaktör ile röle arasındaki fark nedir?
İkisi de bir bobinle çalışan elektromekanik anahtardır ama kontaktör yüksek akımlı güç devrelerini (motor, ısıtıcı gibi) anahtarlamak için tasarlanmıştır; ark söndürme bölmeleri ve büyük kontakları vardır. Röle ise düşük akımlı kumanda ve sinyal devrelerinde kullanılır, daha küçüktür. Otomasyonda kontaktör yükü, röle mantık ve ara devreyi yönetir.
Endüktif ve kapasitif sensör nerede kullanılır?
Endüktif sensör yalnızca metal cisimleri temassız algılar; metal yaklaşınca manyetik alan değişir ve çıkış verir. Kapasitif sensör ise metal, plastik, su, ahşap gibi iletken olmayan malzemeleri de algılar çünkü cismin yarattığı kapasite değişimini ölçer. Üretim hatlarında parça sayımı ve konum tespitinde sıkça kullanılırlar.
Zaman rölesi otomasyon devresinde ne işe yarar?
Zaman rölesi, belirlenen süre dolduğunda kontaklarını çeken veya bırakan bir elemandır. Bir motorun belirli süre sonra durması, yıldız-üçgen yol vermede yıldızdan üçgene geçiş gecikmesi gibi zamana bağlı işlemleri otomatik yapar. Süre genellikle cihaz üzerindeki ayar düğmesiyle saniye veya dakika cinsinden ayarlanır.
Elektrik otomasyon çizimi için hangi programlar kullanılır?
Kumanda ve güç şemalarını çizmek için E-Plan, Caddy++, Cofasso gibi programlar yaygındır. Devre simülasyonu ve elektronik kart tasarımı için Proteus tercih edilir. Bu yazılımlar sembol kütüphaneleri, otomatik kablo numaralandırma ve klemens listesi çıkarma gibi özelliklerle pano tasarımını hızlandırır.
Otomasyon panosunda hangi temel elemanlar bulunur?
Tipik bir pano; ana şalter, sigortalar, kontaktörler, termik röleler, zaman röleleri, klemensler ve kumanda butonlarından oluşur. Programlanabilir kontrol gereken sistemlerde PLC eklenir. Tüm elemanlar ray üzerine dizilir, kablolar numaralandırılarak klemenslerde toplanır; bu düzen arıza bulmayı ve bakımı kolaylaştırır.
