DİREK TİPİ TRAFO ÖLÇÜM PANOLARI EĞİTİMİ
Köy yollarında ve sanayi girişlerinde sık görülen manzaradır: direğin tepesinde trafo, dibinde kilitli bir metal dolap. O dolap, direk tipi trafonun ölçüm panosudur — trafodan inen alçak gerilim enerjisinin sayıldığı, korunduğu ve dağıtıma verildiği nokta. Küçük görünür ama içinde koca bir tesisin muhasebesi ve emniyeti çalışır. Bu yazıda panonun malzeme kadrosunu, montaj disiplinini ve devreye alma testlerini ele alıyoruz.
Panonun Görevi ve Malzeme Kadrosu
Ölçüm panosunun üç işi vardır: ölçmek (çekilen aktif/reaktif enerji), korumak (aşırı yük ve kısa devrede kesmek) ve dengelemek (trafonun reaktif ihtiyacını karşılamak). Kadro bu üç işe göre dizilir:
- Baralar ve mesnet izolatörleri: Trafodan gelen ana akımı taşıyan bakır omurga ve onu gövdeden yalıtan destekler.
- Kompakt şalter: Ana koruma ve kesme elemanı — termik tetikleyicisi aşırı yükü, manyetik tetikleyicisi kısa devreyi keser; anma akımı ve kesme kapasitesi hat değerlerine göre seçilir.
- Akım trafoları: Baradaki yüzlerce amperi sayacın işleyeceği standart değere (tipik 5 A) indirir — ölçü devresini yüksek akımdan yalıtan tercümanlar.
- Elektrik sayacı: Tesisin faturasını yazan cihaz — akım trafosu oranı üzerinden aktif ve reaktif enerjiyi kaydeder.
- Akım ve gerilim klemensleri: Ölçü devresinin test noktaları — sayaç değişiminde akım trafosu sekonderini köprülemeyi sağlayan kritik ara birim.
- Sabit kompanzasyon kondansatörü: Trafonun boşta çektiği reaktif gücü sürekli karşılayan grup — reaktif ceza sınırının ilk savunma hattı.
- Ampermetre ve otomatik sigortalar: Anlık izleme ve yardımcı devre korumaları.
Montaj: Yerleşimden Bağlantıya

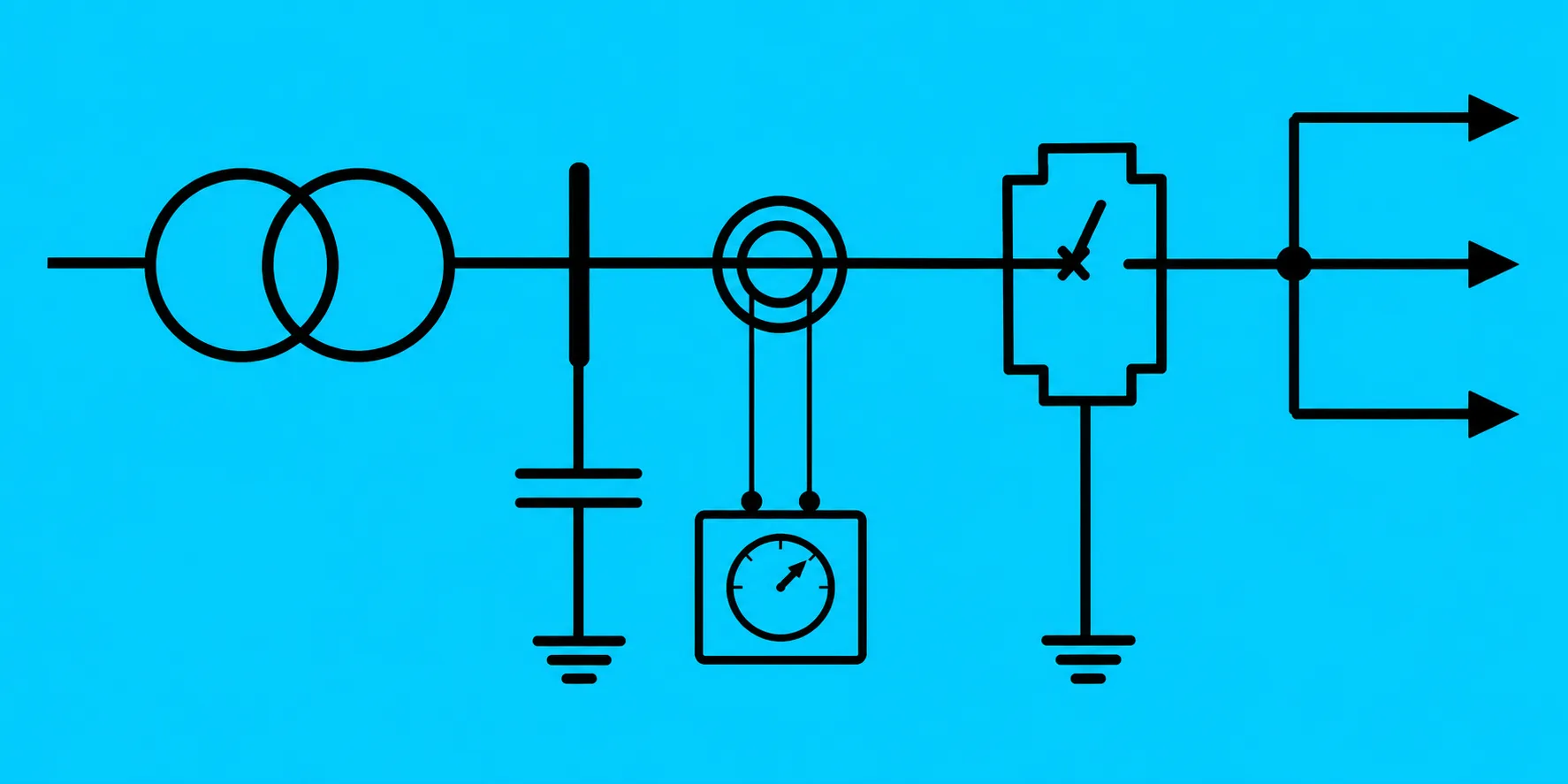

Pano montajı iki katmanda yürür. Malzeme montajında yerleşim planı esas alınır: kompakt şalter güç akışının başına, sayaç göz hizasına ve mühürlenebilir bölmeye, klemensler sayacın hemen altına, kondansatör-ampermetre-sigorta grubu kendi bölgesine. Bağlantı aşaması ise şemanın disiplinidir — sıra bellidir: önce kompakt şalter-bara bağlantısı (ana güç yolu), sonra akım trafosu-klemens-sayaç zinciri (ölçü devresi), en son sabit kompanzasyon bağlantısı. İki bağlantı kuralı pazarlıksızdır: akım trafosu sekonderi asla açık bırakılmaz (klemensteki köprü bunun içindir) ve bütün bağlantılar torkla sıkılır — direk dibindeki pano yazın kavrulur, kışın donar; gevşek klemens bu döngüde önce ısınır, sonra ark yapar.
Yerine Montaj ve Devreye Alma
Hazırlanan pano, direğin dibine ya da yanındaki kaideye — sel seviyesinin üstünde, kapısı erişilebilir ama kilitli olacak biçimde — monte edilir. Giriş kablosu trafo gücüne, çıkış kabloları beslenen hatların yüküne göre kesitlenir; gerilim düşümü ve ortam sıcaklığı hesaba katılır. Devreye almanın test listesi dörtlüdür: kompakt şalterin koruma ayarları (termik akım ayarının hat değerine getirilmesi), sayacın oran ve bağlantı doğrulaması (yanlış polariteli akım trafosu, eksik sayan sayaç demektir), kompanzasyonun devrede olduğunun kontrolü ve topraklama ölçümü — gövde, kapı ve metal aksamın topraklama barasına bağlantısı Topraklamalar Yönetmeliği'nin şartıdır; Elektrik Kuvvetli Akım Tesisleri Yönetmeliği de montajın bütününü çerçeveler.
Direk tipi trafo panoları; dağıtım şirketlerinin, pano imalatçılarının ve elektrik taahhüt firmalarının rutin iş kalemidir — kırsal şebekeden sanayi bağlantısına her yerde kurulur ve bakılır. Panonun ölçü tarafındaki kritik eleman için ölçü transformatörleri yazımız derinleşir; direğin kendisinin dikim ve donanım işleri ise direkler yazımızın konusudur.
Sıkça Sorulan Sorular
Direk tipi trafo ölçüm panosu ne işe yarar?
Direk tipi trafo merkezlerinde, trafodan çıkan alçak gerilim enerjisinin ölçülmesi ve dağıtımdan önce korunması için kullanılan panodur. İçinde akım trafosu, elektrik sayacı, ampermetre, kompakt şalter ve sigorta bulunur. Çekilen aktif ve reaktif enerjiyi ölçer, aşırı akımda hattı korur.
Ölçüm panosunda akım trafosu neden kullanılır?
Direk altındaki trafodan çıkan akım, sayaç ve ampermetrenin doğrudan ölçemeyeceği kadar yüksektir. Akım trafosu bu akımı orantılı olarak küçük bir sekonder değere (genellikle 5 A) düşürür. Sayaç bu küçük değeri ölçer, oran üzerinden gerçek tüketim hesaplanır ve ölçü devresi yüksek akımdan yalıtılmış olur.
Kompakt şalter panoda hangi görevi yapar?
Kompakt şalter, ölçüm panosunun ana koruma ve açma-kapama elemanıdır. Aşırı yük ve kısa devre durumunda termik ve manyetik tetikleyicileriyle devreyi otomatik açar. Anma akımı ve kesme kapasitesi, korunacak hattın değerlerine göre seçilir ve ayarları teste tabi tutulur.
Ölçüm panosu montajında topraklama neden zorunludur?
Pano gövdesi ve metal aksam, izolasyon arızasında gerilim altında kalabilir; bu da dokunma sonucu can güvenliği riski oluşturur. Topraklama, kaçak akımı toprağa aktararak koruma elemanının açmasını sağlar. Elektrik Tesislerinde Topraklamalar Yönetmeliği'ne uygun topraklama yapılması zorunludur.
Sabit kompanzasyon kondansatörü ölçüm panosunda neden bulunur?
Trafonun boşta çektiği reaktif gücü ve sabit endüktif yükleri karşılamak için kullanılır. Sabit kompanzasyon, sürekli devrede kalan bir kondansatör grubudur; güç katsayısını yükselterek hattan çekilen reaktif gücü ve dolayısıyla reaktif cezayı azaltır. Yük değişkense ek olarak otomatik kompanzasyon gerekebilir.
Pano giriş ve çıkış kabloları nasıl seçilir?
Kablo kesiti, taşıyacağı akım, çekme uzunluğundaki gerilim düşümü ve ortam sıcaklığına göre belirlenir. Giriş kablosu trafo gücüne, çıkış kabloları beslenen hatların yüküne uygun seçilir. Bağlantılar belirli bir işlem sırasıyla, klemens ve baralara sıkı biçimde yapılır; gevşek bağlantı ısınma ve ark riski yaratır.
