DEVRE KARTI

Cihazın kapağını açan çoğu kişi için devre kartı, elemanları taşıyan yeşil bir plastik plakadır — pasif bir zemin, bir nevi elektronik mukavva. Bu, mesleğin en yaygın yanılgılarından biridir: devre kartı devrenin yarısıdır. Üzerindeki bakır yollar hesaplanmış birer iletkendir, yolların genişliği taşıyacağı akımla, aralıkları çalışacağı gerilimle belirlenir; kötü tasarlanmış bir kart, en kaliteli elemanları bile çalıştıramaz. PCB (Printed Circuit Board — baskı devre kartı) adıyla anılan bu yapıyı tanımak, elektronikte hem üretimin hem onarımın ortak temelidir.

Katmanları Soyarsak: Kartın Anatomisi

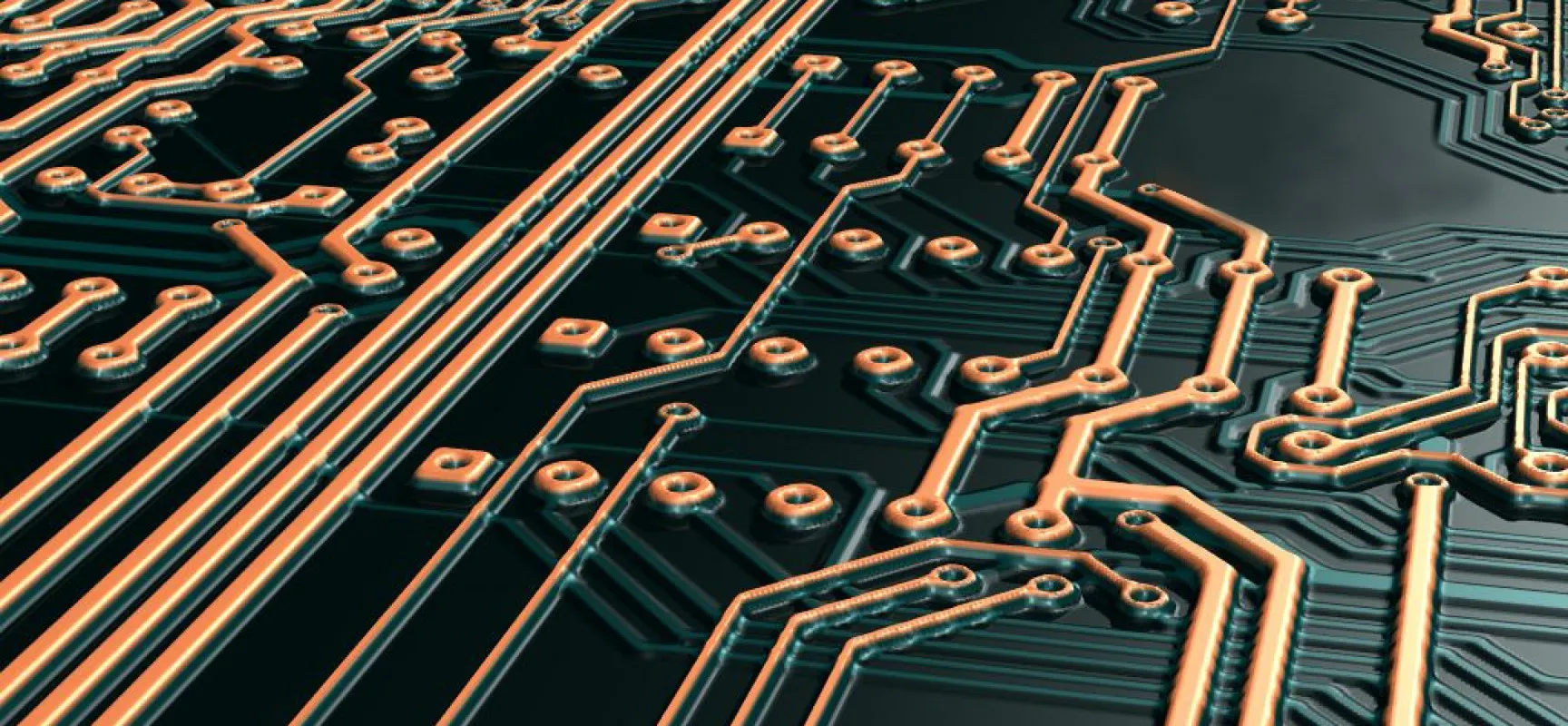

Standart bir kart dört kattan oluşur. En altta taban malzemesi vardır: cam elyaf-epoksi karışımı (yaygın adıyla FR-4) rijit kartların, esnek şeritlerin ise polimer filmler standardıdır. Üzerine ince bir bakır folyo kaplanır; devrenin yolları bu folyonun istenmeyen kısımlarının aşındırılmasıyla ortaya çıkar. Bakırın üstünü lehim maskesi örter — karta yeşil (ya da mavi, kırmızı, siyah) rengini veren bu cila, lehimin yalnızca istenen noktalara yapışmasını sağlar ve yolları oksitlenmeden korur. En üstteki beyaz yazılar ise serigrafidir: eleman adları, yönler, uyarılar — kartın kendi etiket katmanı. Servis masasındaki pratik karşılığı şudur: lehim maskesi kazınmadan bakıra ulaşılamaz; onarımda maske bilinçli kazınır, iş bitince yerine koruyucu vernik sürülür.

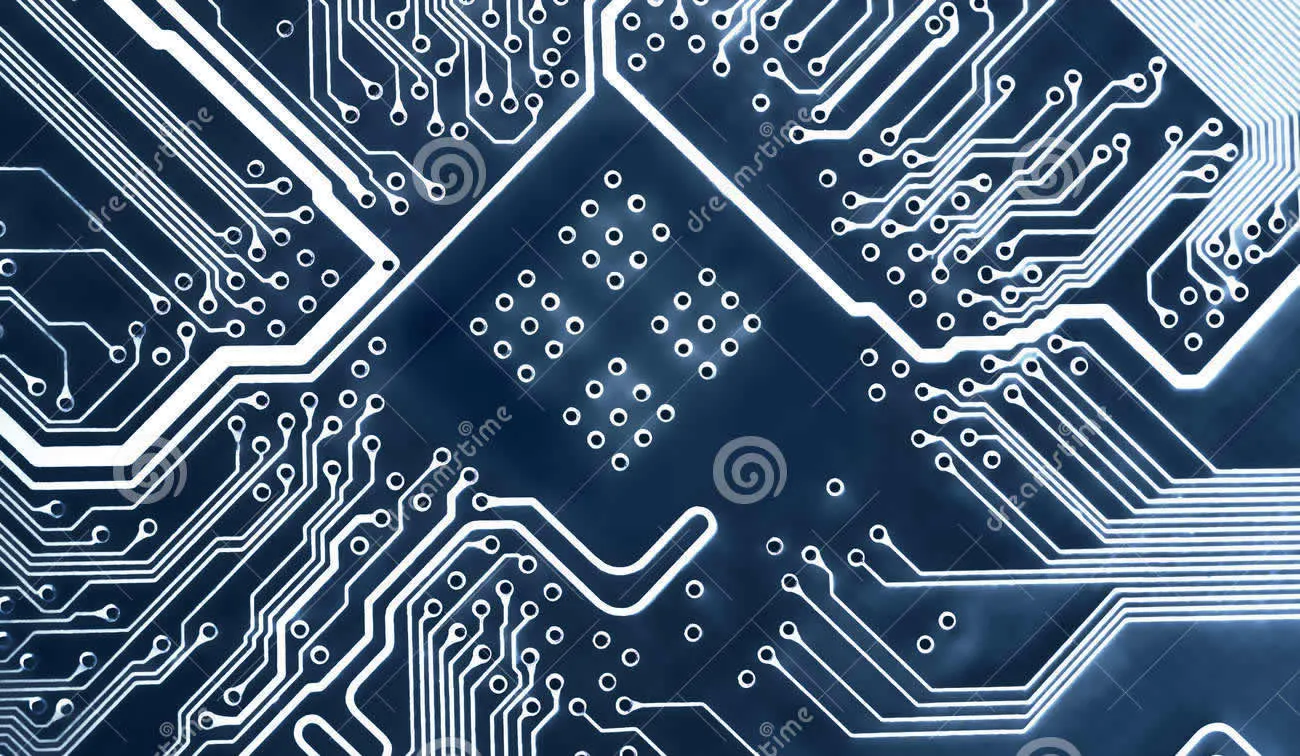

Tek, Çift, Çok Katlı: Via'nın İcadı

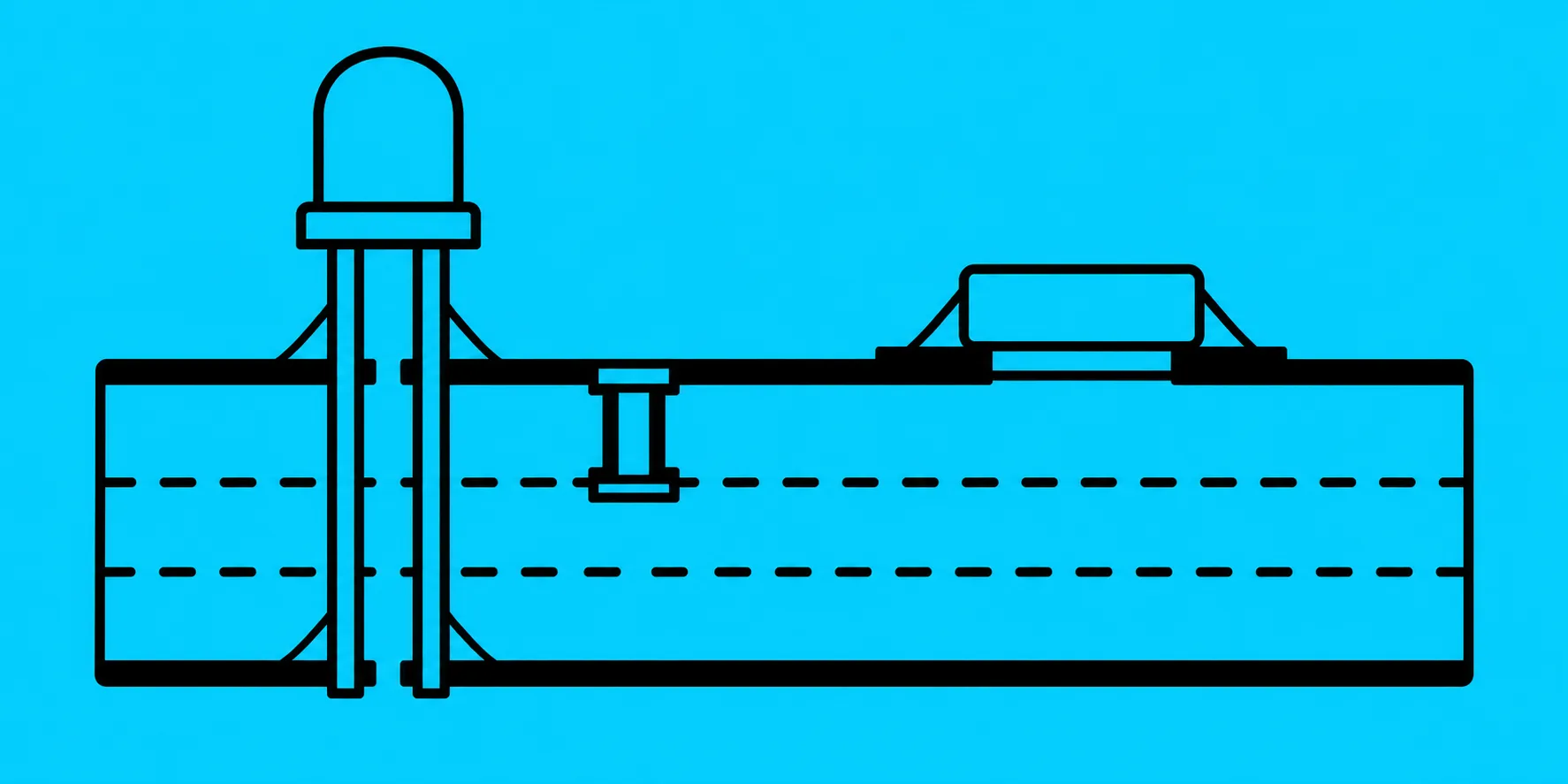

Basit devreler tek yüzü bakırlı kartla çözülür. Yollar birbirini kesmeye başlayınca ikinci yüz devreye girer ve iki yüzü birbirine bağlayan kaplamalı delikler — via'lar — kartın üçüncü boyutunu açar. Modern yoğun elektronikte bu da yetmez: bilgisayar anakartları ve telefon kartları, iç katmanları olan çok katlı yapılardır; dıştan iki katman görürsünüz, arada dört, sekiz, on iki katman daha çalışır. İç katmanların çoğu besleme ve şase düzlemlerine ayrılır — bu düzlemler hem gerilim dağıtır hem de yüksek hızlı sinyallerin gürültüsünü bastırır. Servisçi için kritik bilgi şudur: çok katlı kartta iki nokta arasında yol görünmüyorsa yok değildir; ölçü aleti, göz değil multimetre olmalıdır ve iç katman kopuğu, dıştan onarılamayan arızalar sınıfındadır.

Montaj: Delikli ve Yüzey Elemanlar

Kart üzerine eleman iki teknikle oturur. Delikli montajda (THT) eleman bacakları kartı deler, arka yüzden lehimlenir; mekanik olarak sağlamdır, güç elemanları ve konnektörler bu yüzden hâlâ deliklidir. Yüzey montajda (SMD) eleman kartın yüzeyindeki pedlere oturur; boyut küçülür, üretim makineleşir — dizgi makinesi saatte on binlerce elemanı yerleştirir, kart fırından tek seferde lehimlenmiş çıkar. Bugünün kartlarında ikisi bir arada yaşar: SMD çoğunluk, THT ise kaba kuvvet noktalarında. Elde onarım açısından ikisinin dili farklıdır — delikli eleman lehim pompası ve fitille sökülür, yüzey eleman sıcak hava ister; entegre kılıflarının söküm inceliklerini tümleşik devreler yazısında ayrıca ele almıştık.

Servis Gözüyle Kart Arızaları

• Soğuk lehim: Mat, çatlaklı lehim noktası; titreşimle teması kaybettirir ve "vurunca çalışan cihaz" efsanesinin gerçek nedenidir. Şüpheli noktalar büyüteçle taranır, yeniden lehimlenir.
• Yol kopuğu: Darbe, aşırı akım ya da korozyonla incelen bakırın kopmasıdır. Kopuk kısa ise iki uç arasına lehim köprüsü, uzunsa yalıtımı sıyrılmış ince tel çekilir; onarım sonrası üzerine vernik gelir.
• Ped kalkması: Aşırı ısıyla lehim pedinin karttan ayrılmasıdır — acele söküm işlerinin klasik hasarı. Eleman, en yakın sağlam yol noktasına telle bağlanarak kurtarılır.
• Sıvı ve korozyon: Dökülen içecek ya da akan pil, yolları yeşil tuz tabakasıyla yer. Kart izopropil alkolle yıkanır, yenik yollar tek tek süreklilik testinden geçirilir.
• Isıl çatlak via: Isınıp soğuyan kartta via kaplaması yorulup çatlayabilir; arıza soğukken var, ısınınca kaybolur (ya da tersi). Şüpheli via, iki yüzden telle köprülenir.

Devre kartını okumayı öğrenmek — yolu izlemek, katmanı tanımak, lehim noktasının sağlığını gözle ayırt etmek — şema okumak kadar temel bir beceridir; şema devrenin niyetini, kart gerçeğini anlatır. Kendi kartını tasarlayıp ürettirmek isteyenler için bilgisayarla baskı devre çizimi eğitimi, bu yazının üretim tarafını uygulamalı olarak tamamlar.
