DAĞITIM PANOLARI EĞİTİMİ
Elektrik trafodan çıkar ama prize kendi başına gelmez — arada, enerjiyi bölen, ölçen, koruyan ve düzelten bir dolap zinciri vardır: panolar. Kuvvet tesisinin dört temel panosu dört ayrı iş yapar: ölçüm panosu sayar, ana dağıtım panosu böler, kompanzasyon panosu düzeltir, orta gerilim hücresi trafodan önceki yüksek katı yönetir. Bu yazıda dördünün görev ve malzeme kadrosunu, seçim ölçütleriyle birlikte ele alıyoruz.
Ölçüm Panosu: Tesisin Muhasebecisi
Zincirin ilk halkası, trafodan inen enerjinin sayıldığı ve ana korumasının yapıldığı ölçüm panosudur. Kadrosu tanıdıktır: akımı taşıyan baralar ve onları yalıtan mesnet izolatörleri, ana şalter, yüksek akımı sayacın okuyacağı değere indiren akım trafoları, akım-gerilim klemensleri, elektrik sayacı, ampermetreler, sabit kompanzasyon kondansatörü ve anahtarlı otomatik sigortalar. Boyutlar ve bağlantı şeması dağıtım şirketi şartnameleriyle standarttır — sayaç bölmesi mühürlenebilir olmalıdır. Bu pano tipinin montaj ve devreye alma ayrıntısını direk tipi trafo ölçüm panoları yazımızda derinlemesine işledik.
Alçak Gerilim Ana Dağıtım Panosu: Enerjiyi Bölmek
Sayılan enerji, ana dağıtım panosunda kollara ayrılır: her çıkış hattı kendi şalteriyle korunur, baralar tüm yükü taşıyacak kesitte seçilir, akım trafoları hat izlemesini besler. Pano içindeki servis prizi ve aydınlatma lambası, bakım anının küçük ama unutulmaz konforudur. Bu panonun hukuku üç belgede yazılıdır: Elektrik Kuvvetli Akım Tesisleri Yönetmeliği (montaj ve emniyet mesafeleri), Elektrik Tesislerinde Topraklamalar Yönetmeliği (gövde ve kapı topraklaması) ve alçak gerilim dağıtım panoları teknik şartnamesi (imalat standardı). Pratik kural değişmez: her çıkış etiketlenir — etiketsiz pano, arıza gecesinde karanlık bir bilmecedir.
Kompanzasyon Panosu: Güç Katsayısının Bekçisi

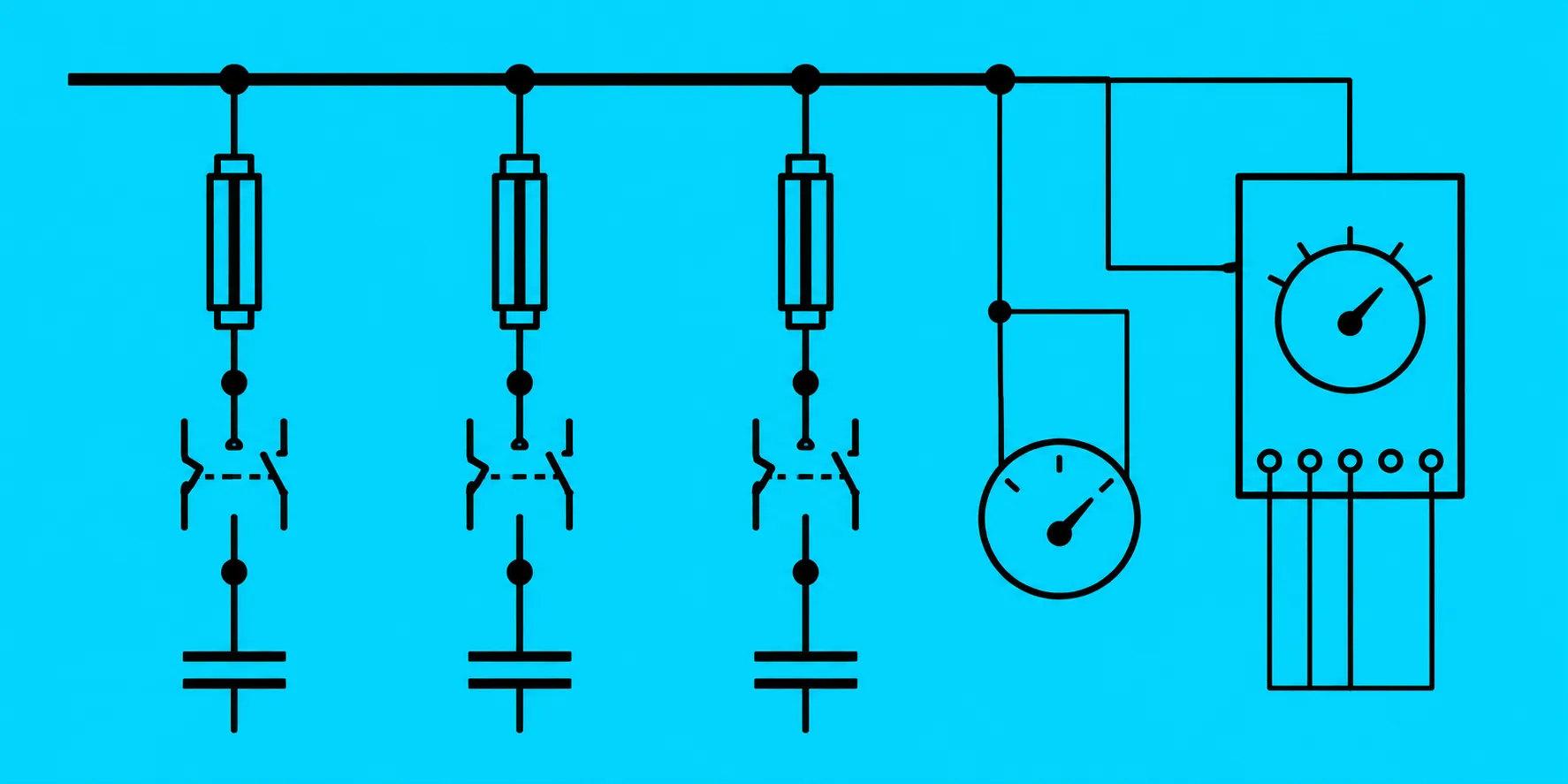

Motorlar ve trafolar, şebekeden işe yaramayan bir bileşen de çeker: reaktif güç. Sayaç bunu ayrıca yazar ve sınır aşılırsa fatura kabarır. Kompanzasyon panosu bu açığı yerinde kapatır ve kadrosu bu işe göre dizilir: kademeler hâlinde kondansatör grupları, onları devreye alıp çıkaran kontaktörler, koruyan sigortalar, izleyen ampermetre-voltmetre ve güç katsayısını gösteren kosinüsfimetre. Orkestra şefi reaktif güç kontrol rölesidir: güç katsayısını sürekli ölçer, hedefin altına düşünce kademe ekler, yük azalınca çıkarır — aşırı kompanzasyon da cezalıdır, denge otomatik tutulur. Kondansatör bağlantılarında bir incelik ömür belirler: deşarj süresi dolmadan kademenin yeniden devreye alınmaması.
Orta Gerilim Modüler Hücreleri: Trafodan Önceki Kat
Trafonun şebeke tarafında iş, binlerce volt seviyesindedir ve burada pano kavramı modüler hücreye dönüşür: her işlev ayrı bir standart hücrede — giriş/çıkış hücreleri hattın anahtarlanmasını (kesici, ayırıcı) yapar, ölçüm hücreleri gerilim ve akım transformatörlerini barındırır. Modülerlik, tesisin lego gibi büyütülmesini sağlar: yeni fider gerektiğinde uygun hücre yanına eklenir. Bu katta yalıtım mesafeleri, kilitleme düzenleri (ayırıcı, kesici açık değilken açılamaz) ve topraklama şartları çok daha serttir — ilgili yönetmelikler burada tavsiye değil, cana dair kuraldır.
Malzeme Seçiminin Dört Sorusu
- Anma akımı: Baralar taşıyacakları akıma göre kesitlendirilir, şalterler yük akımına göre boyutlandırılır.
- Kısa devre dayanımı: Şalterin kesme kapasitesi ve baranın dinamik dayanımı, arıza akımını karşılamalıdır — normal akıma göre seçilen ama kısa devrede parçalanan pano, en pahalı hatadır.
- Çalışma gerilimi: İzolatör ve yalıtım malzemeleri gerilim seviyesine uygun sınıftan seçilir.
- Ortam ve mevzuat: Koruma sınıfı ortama göre; montaj, topraklama ve mesafeler yönetmeliklere göre.
Pano işçiliği; pano imalatçılarının, elektrik taahhüt firmalarının ve tesis bakım ekiplerinin ortak zeminidir. Bu zeminin saha tarafını kurmak için elektrik tesisatçılığı eğitimi doğru başlangıçtır.
Sıkça Sorulan Sorular
Dağıtım panosu ne işe yarar?
Dağıtım panosu, gelen enerjiyi alt devrelere bölerek dağıtan ve her devreyi şalter, sigorta ile koruyan tesisat elemanıdır. İçinde baralar, şalterler, akım trafoları, sayaçlar ve koruma cihazları bulunur. Enerjinin güvenli biçimde ölçülmesini, izlenmesini ve gerektiğinde devre dışı bırakılmasını sağlar.
Kompanzasyon panosu neden gereklidir?
Endüktif yükler (motorlar, transformatörler) şebekeden reaktif güç çeker ve güç katsayısını düşürür. Kompanzasyon panosu, kondansatör grupları ve reaktif güç kontrol rölesiyle bu reaktif gücü karşılayarak güç katsayısını yükseltir. Böylece reaktif ceza önlenir, hat kayıpları azalır ve trafo kapasitesi daha verimli kullanılır.
Akım trafosu panoda ne için kullanılır?
Akım trafosu, yüksek değerli hat akımını ölçü aletlerinin ve koruma rölelerinin güvenle okuyabileceği küçük bir değere (genellikle 5 A veya 1 A) dönüştürür. Örneğin 400/5 oranlı bir trafo, 400 amperlik hattı 5 amperlik ampermetre ya da sayaç sekonderine indirir ve ölçü devresini ana akımdan yalıtır.
Alçak gerilim panosu ile orta gerilim hücresi arasındaki fark nedir?
Alçak gerilim panosu 1000 voltun altındaki dağıtım hatlarını yönetir; şalter, sigorta ve baralarla son tüketicilere enerji dağıtır. Orta gerilim modüler hücreleri ise binlerce voltluk seviyede çalışır; kesici, ayırıcı ve ölçü transformatörleriyle trafo öncesi anahtarlama ve koruma yapar, daha yüksek yalıtım ve güvenlik mesafesi gerektirir.
Reaktif güç kontrol rölesi nasıl çalışır?
Reaktif güç kontrol rölesi, hattaki güç katsayısını sürekli ölçer ve hedef değerin altına düştüğünde kondansatör kademelerini kontaktörler aracılığıyla devreye alır. Yük azaldığında kademeleri çıkararak aşırı kompanzasyonu önler. Böylece güç katsayısı otomatik olarak istenen sınır içinde tutulur.
Pano malzemesi seçiminde hangi kriterler dikkate alınır?
Devrenin anma akımı, kısa devre dayanım değeri, çalışma gerilimi ve ortam koşulları belirleyicidir. Baralar akıma göre kesitlendirilir, şalterler kesme kapasitesine göre seçilir, izolatörler gerilime uygun olmalıdır. Ayrıca ilgili kuvvetli akım ve topraklama yönetmeliklerine uygunluk şartı aranır.
