BİNA İÇİ HABERLEŞME ANKASTRE TESİSATI EĞİTİMİ
Bir apartmanın telefon hattı dairenin duvarındaki prizde bitmez — orada başlar. Prizin arkasında duvar içinden kat terminal kutusuna, oradan dikey şaftla bina terminal kutusuna ve şebekeye uzanan görünmez bir ağ vardır: ankastre haberleşme tesisatı. Ofis binalarında bu ağın merkezine bir de santral oturur. Bu içerik, tesisatı iki ana bölümde ele alır: sistemin cihazları ve malzemeleri, ardından montaj-test süreci.
1. Sistemin Cihazları ve Malzemeleri
Kurulumun merkezinde telefon santrali (PBX) vardır: az sayıda dış hattı çok sayıda dahili aboneye paylaştırır, dahili görüşmeleri şebekeye çıkmadan ücretsiz kurar, çağrı aktarma ve yönlendirmeyi yönetir. Çevresinde özel telefon setleri (santral yönetimi için ekranlı-tuşlu operatör telefonları), standart telefon makineleri, faks ve modem gibi hat paylaşan cihazlar ile yedek besleme ünitesi bulunur — elektrik kesildiğinde santralin susmaması, özellikle asansör ve güvenlik hatları için kritik gerekliliktir.
Malzeme tarafı zayıf akım işçiliğidir: çift bükümlü 2-4 telli tesisat kabloları, duvar içi spiral borular ve kablo kanalları, terminal kutuları ve içlerindeki terminal blokları, telefon priz ve fişleri, RJ tipi soketler ve soket pensesi. Proje çiziminde her birim standart sembollerle gösterilir; montaj krokisi, hangi dairenin hangi terminal çiftine bağlandığını kayıt altına alır.
2. Montaj: Kutudan Prize

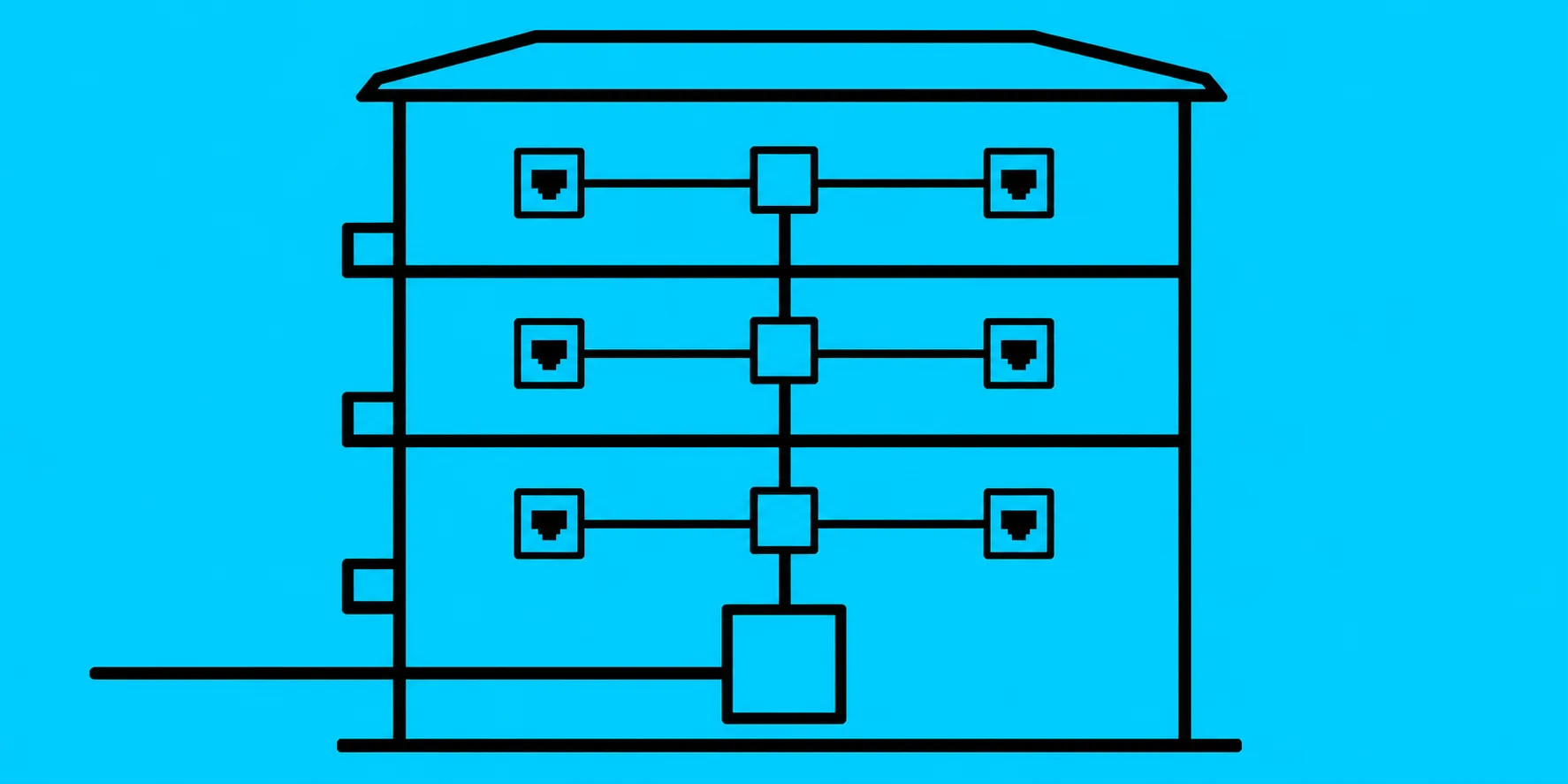

Montaj, hattın binaya girdiği noktadan içeri doğru ilerler. Bina terminal kutusu ana dağıtım noktasıdır: şebeke (Türk Telekom) hattı burada sonlanır, bina tesisatı buradan başlar — şebeke ile abone tesisatının sorumluluk sınırı da bu kutudur. Dikey hat şafttan kat terminal kutularına çıkar; her kat kutusundan dairelere ankastre borular içinden kablolar çekilir. Hangi çift hangi daireye gidiyor — bu bilgi kroki üzerine işlenir; işlenmezse beş yıl sonra hat arızasında bütün kutular tek tek çınlatılarak aranır.
Priz ve soket bağlantılarında tel renk kodu düzenine sadık kalınır; topraklama atlanamaz adımdır — telefon hattı binanın en yüksek noktalarından geçtiği için yıldırım kaynaklı aşırı gerilimi taşıma riski vardır; topraklama bu enerjiyi santral ve modeme ulaşmadan toprağa akıtır.
3. Santral Kurulumu, Programlama ve Test
Santral duvara ya da rack'e monte edilir, dış hatlar ve dahili hatlar terminallere bağlanır, yedek besleme devreye alınır. Ardından programlama gelir: dahili numara planı, dış hat erişim yetkileri, gece modu ve çağrı yönlendirme kuralları tanımlanır. Programlama üç yoldan yapılabilir — operatör konsolundan kod girerek, santralin PC yazılımı üzerinden ya da uzaktan telefon bağlantısıyla.
Teslim öncesi test disiplini kontrol formuyla yürür: her dahili hattın çevir sesi aldığı, doğru numarayla çaldığı, dış hat çıkışının ve çağrı aktarmanın çalıştığı tek tek işaretlenir; hatlar arası karışma (cross-talk) dinlenir. Son adım kullanıcı eğitimidir — sistemi kuran değil, kullanan yaşatır. Bu işin temeli zayıf akım ve pano işçiliğidir: elektrik tesisatçılığı eğitimi boru-kablo-priz pratiğini kurar; haberleşme sinyallerinin teorisine inmek isteyenler için analog ve sayısal haberleşme eğitimi tamamlayıcı adımdır.
Sıkça Sorulan Sorular
Bina içi telefon santrali (PBX) ne işe yarar?
Santral, binadaki dahili telefonları birbirine ve şebekeye bağlayan merkezi cihazdır. Gelen dış hatları dahili numaralara dağıtır, dahili görüşmeleri ücretsiz sağlar, çağrı aktarma ve sesli yanıt gibi işlevleri yönetir. Az sayıda dış hattı çok sayıda dahili abone arasında paylaştırır.
Bina terminal kutusu ile kat terminal kutusu arasındaki fark nedir?
Bina terminal kutusu, dış şebeke (sağlayıcı) hattının binaya girdiği ana dağıtım noktasıdır. Kat terminal kutuları ise her kattaki dairelere giden hatların ara dağıtım noktalarıdır. Hat önce bina kutusuna gelir, oradan dikey hatla kat kutularına, oradan da dairelere ankastre çekilir.
Telefon tesisatı topraklaması neden yapılır?
Topraklama, hat üzerinde oluşabilecek statik elektriği ve özellikle yıldırım kaynaklı yüksek gerilimi güvenle toprağa boşaltır. Bu hem kullanıcıyı elektrik çarpmasından hem santral, modem gibi hassas cihazları aşırı gerilim hasarından korur. Telekom şebekesine bağlantıda topraklama uygulaması zorunludur.
Ankastre tesisatta hangi kablo ve aletler kullanılır?
Telefon tesisatında genelde 2 veya 4 telli (çift bükümlü) zayıf akım kabloları kullanılır; kablolar duvar içindeki spiral boru veya kanaldan çekilir. Uçların prize ve sokete bağlanmasında soket pensesi (krimp pensesi), RJ tipi konnektörler, terminal bloğu ve yan keski gibi el aletleri kullanılır.
Santral programlaması nasıl yapılır?
Santral, markasına özgü komutlarla programlanır. Programlama özel bir konsol telefondan kod girilerek, santrale bağlanan bir bilgisayar yazılımı üzerinden ya da uzaktan telefon bağlantısıyla yapılabilir. Dahili numara atama, dış hat yönlendirme, gece modu ve yetkilendirme ayarları bu aşamada tanımlanır.
Tesisat kurulduktan sonra hangi testler yapılır?
Her dahili hattın sinyal aldığı ve çevirme/çağrı yaptığı kontrol edilir, kabloların doğru uca bağlandığı süreklilik testiyle doğrulanır. Hatlar arası karışma (cross-talk) ve gürültü dinlenir. Dış hat çıkışı ve çağrı aktarma denenir; sonuçlar sistem kontrol formuna kaydedilir ve kullanıcıya kullanım anlatılır.
