ARİTMETİK MANTIK DEVRELERİ EĞİTİMİ

Bilgisayarınız saniyede milyarlarca toplama yapar — ve o toplamaların her biri, birkaç mantık kapısının el birliğinden ibarettir. Aritmetik mantık devreleri, ikili sayılar üzerinde toplama, çıkarma ve karşılaştırmayı kapılarla gerçekleştiren sayısal devrelerdir; işlemcinin kalbindeki ALU (aritmetik mantık birimi), bu devrelerin büyütülmüş halidir. Bu yazıda üç aileyi — toplayıcılar, çıkarıcılar, karşılaştırıcılar — kuruluş mantıklarıyla ele alıyoruz.

Toplayıcılar: XOR'un Zaferi

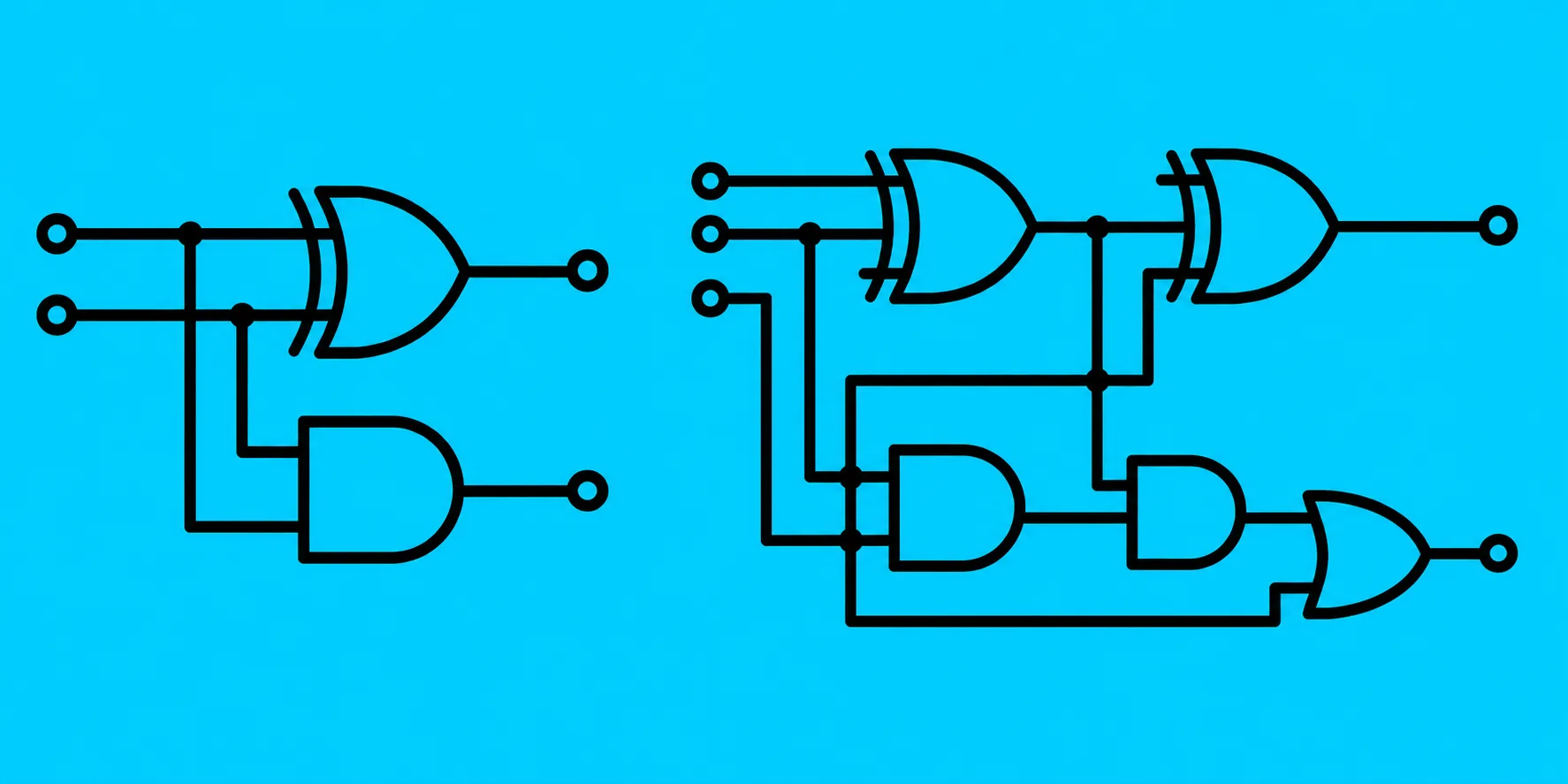

İkilik toplamanın sırrı iki kapıya sığar. Yarım toplayıcı, iki biti toplar: toplam çıkışı bir XOR kapısı (0+1=1, 1+1=0), elde (carry) çıkışı bir AND kapısıdır (yalnız 1+1'de elde doğar). Zaafı, önceki basamaktan gelen eldeyi bilmemesidir — çözümü tam toplayıcıdır: iki bit + elde girişini işler; iki yarım toplayıcı ve bir OR kapısıyla kurulur. Gerçek sayılar tek bitten büyük olduğundan tam toplayıcılar zincirlenir: dört bitlik paralel toplayıcıda her basamağın elde çıkışı, sonrakinin elde girişine bağlanır — buna dalgalı elde (ripple-carry) yapısı denir ve bedeli vardır: elde sinyali basamak basamak yayıldığından bit sayısı arttıkça gecikme büyür; işlemcilerin hızlı elde hesaplayan gelişmiş yapılar kullanmasının nedeni budur. Pratikte dört bitlik toplama, hazır entegre toplayıcılarla (klasik 7483 gibi) tek çipte kurulur — kapı ormanı yerine bir entegre, hem yer hem hata tasarrufudur.

Çıkarıcılar: Borç Alarak İlerlemek

Çıkarma, toplamanın ayna görüntüsüdür. Yarım çıkarıcı iki biti çıkarır: fark yine XOR'dan çıkar; küçükten büyük çıkarılınca doğan borç (borrow) ise ayrı bir çıkışla bildirilir. Tam çıkarıcı, önceki basamaktan gelen borcu da hesaba katar ve çok bitlik çıkarma, tam çıkarıcıların zincirlenmesiyle kurulur — üç bitlik paralel çıkarıcı, bu zincirin ders kitabı örneğidir. Pratik not: gerçek sistemler ayrı çıkarıcı devre taşımaz — çıkarma, "ikiye tümleyen" gösterimiyle toplamaya çevrilir ve aynı toplayıcı her iki işi görür; bu incelik, aritmetik devrelerin en zarif numarasıdır.

Karşılaştırıcılar: Kim Büyük?

Üçüncü aile karar verir: iki sayıdan hangisi büyük? Karşılaştırıcı üç çıkış üretir — A>B, A=B, A<B. Eşitlik zarif çözülür: her bit çifti XNOR'dan geçirilir (eşitse 1) ve sonuçlar AND'lenir — bütün bitler eşitse eşitlik çıkışı yanar. Büyük-küçük kararı ise en anlamlı bitten başlar: ilk farklı bit çifti kararı verir, gerisi önemsizleşir. Dört bitlik tam karşılaştırıcılar da hazır entegre olarak bulunur ve zincirlenerek genişletilir — dijital termostatın "sıcaklık eşiği aştı mı" sorusundan şifre karşılaştırmaya, bu devre her sayısal kararın içindedir.

Pratik: Kur, Boz, Anla

Bu üç aile, deneme tahtasında en öğretici sayısal alıştırmalardır: iki DIP anahtarla giriş verilir, ledlerle çıkış izlenir — yarım toplayıcının doğruluk tablosu gözünüzün önünde canlanır. Sıra hep aynıdır: doğruluk tablosunu yaz → kapı şemasını çıkar → kur → bütün giriş kombinasyonlarını dene. Kapı temelini sağlamlaştırmak için mantık devreleri eğitimi doğru zemindir; bu devrelerin "hafızalı" kardeşleri — sayıcılar ve kaydediciler — için flip flop yazımız zincirin sonraki halkasıdır.
