FLIP FLOP EĞİTİMİ
Dijital elektronikte kapılar (VE, VEYA, DEĞİL) karar verir ama hiçbir şey hatırlamaz — girişi çekersiniz, çıkış anında kaybolur. Bilgisayarın belleğini mümkün kılan sıçrama, flip floptur: iki kararlı durumu olan ve tek bir biti, yeni bir komut gelene kadar tutan devre. Sayıcılar, kaydediciler ve bellek hücreleri — hepsi bu küçük hafıza hücresinin üzerine kuruludur. Bu yazıda flip flop ailesini ve onları çalıştıran saat kaynağını, osilatörleri ele alıyoruz.
Önce Kalp Atışı: Osilatörler
Flip floplar tetikle çalışır ve o tetiği üreten devre osilatördür — sayısal sistemin metronomu. Üç klasik tip vardır: RC osilatör (direnç-kondansatör şarj döngüsüyle; ekonomik ama frekansı sıcaklıkla kayar), LC osilatör (bobin-kondansatör rezonansıyla; yüksek frekanslarda tercih edilir) ve kristal osilatör (kuvars kristalinin mekanik titreşimiyle; frekans kararlılığının şampiyonu — saatler ve mikrodenetleyiciler kristalle çalışır, çünkü milyonda birkaç kayma bile kabul edilmez). Osilatörlerin devre ailesi multivibratörler olarak anılır ve çalışma karakterine göre ayrılır: astable (kararsız — durmadan iki durum arasında salınır, kesintisiz kare dalga üretir) ve monostable (tek kararlı — tetiklenince belirli süre çıkış verir, sonra yerine döner; zaman gecikmesi uygulamalarının devresi).
555 ile Osilatör Kurmak: Klasiğin Klasiği
Elektronik tarihinin en çok üretilen entegrelerinden 555 zamanlayıcı, osilatör pratiğinin standart başlangıcıdır. Astable bağlantıda iki direnç ve bir kondansatör yeter: kondansatör dirençler üzerinden dolar, eşiğe gelince entegre çıkışı devirir ve kondansatör deşarj pininden boşalır — döngü kendini sonsuza kadar tekrarlar. Frekans, direnç ve kondansatör değerleriyle ayarlanır: büyük kondansatör yavaş salınım (göz kırpan led), küçük kondansatör hızlı salınım. Aynı entegre monostable bağlantıda tek atımlık zamanlayıcı olur — merdiven otomatiği mantığının entegre hali. Deneme tahtasında yarım saatte kurulan bu devre, "frekans" kavramını soyutluktan çıkarıp osiloskop ekranında görünür kılar.
Flip Flop Ailesi: Dört Karakter
- RS (Set-Reset): Ailenin atası — S girişi çıkışı 1'e kurar, R sıfırlar. Zaafı bellidir: iki giriş aynı anda aktif olursa devre belirsizliğe düşer. Bu yüzden öğretir ama sahada ham haliyle az kullanılır.
- JK: RS'in olgun hali — yasak durum yoktur; iki giriş birlikte aktifse çıkış her tetikte tersine döner (toggle). En esnek tip budur: doğru bağlantıyla diğer hepsine dönüşür.
- T (Toggle): Tek girişli sadelik — her tetikte durumunu ters çevirir. Frekans bölmenin ve sayıcıların yapı taşıdır: bir T flip flop, giriş frekansını tam ikiye böler.
- D (Data): Veri saklamanın standardı — girişteki bit, saat kenarında çıkışa kopyalanır; sonraki kenara kadar orada kalır. Kaydediciler (register) D tipinin dizilmiş halidir.
Tetikleme: Ne Zaman Dinlemeli?
Flip flopun zekâsı ne tuttuğunda değil, ne zaman dinlediğindedir. Seviye tetiklemeli tipler, saat sinyali aktif seviyede olduğu sürece girişe açıktır — bu pencere boyunca giriş oynarsa çıkış da oynar. Kenar tetiklemeli tipler ise yalnızca saatin yükselen ya da düşen anında örnek alır — senkron sistemlerin standardı budur; bütün flip floplar aynı kenarda, aynı anda karar verir ve kaos önlenir. Aileye iki asenkron kapı daha eklenir: Preset (çıkışı saatten bağımsız 1'e zorlar) ve Clear (0'a zorlar) — sistemin açılışta bilinen duruma getirilmesi, bu iki girişin işidir.
Tasarım Pratiği: Sayıcıya Giden Yol

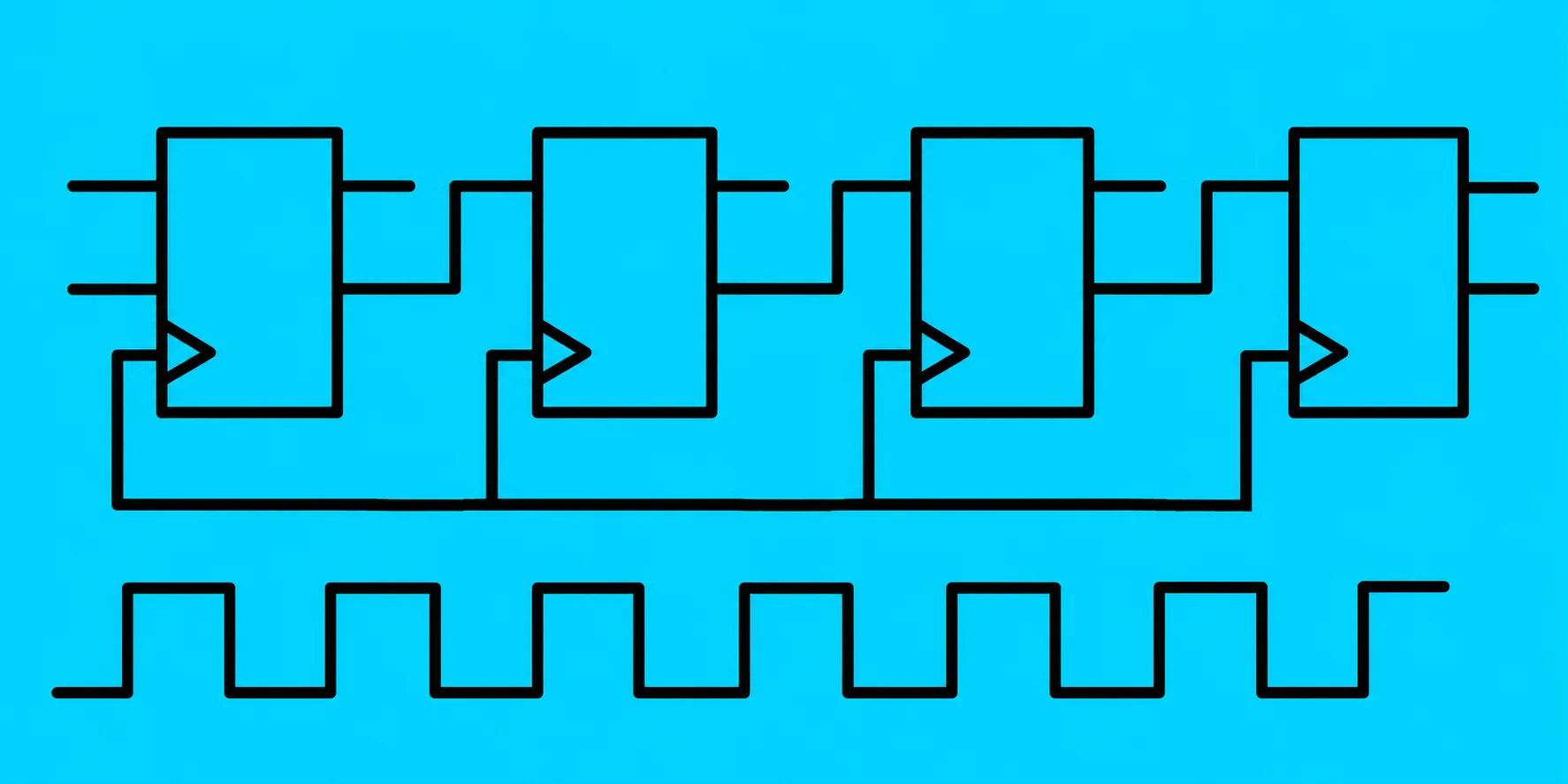

Flip flop tasarımının klasik alıştırması sayıcıdır: T (ya da toggle bağlanmış JK) flip floplar zincirlenir — her kat frekansı ikiye böler ve zincirin çıkışları ikilik sayarak ilerler. Dört flip flop, 0'dan 15'e sayan bir devre demektir. Tasarım adımları hep aynıdır: durum tablosunu çıkar, her flip flopun giriş denklemini yaz, devreyi kur ve osiloskopla doğrula. Bu alıştırmayı bir kez elden geçiren, dijital elektroniğin "hafıza + saat = sıralı mantık" denklemini bir daha unutmaz.
Flip floplar, kapı mantığından işlemci mimarisine giden köprünün ilk taşıdır. Kapılar tarafını sağlamlaştırmak için mantık devreleri eğitimi doğru zemin; osilatör ve zamanlayıcı devrelerini elde kurmak için analog devre elemanları eğitimi pratik tamamlayıcıdır.
Sıkça Sorulan Sorular
Flip flop nedir ve ne işe yarar?
Flip flop, iki kararlı durumu olan ve bir bit veriyi tutabilen temel sıralı devre elemanıdır. Saat ya da tetik sinyali gelene kadar mevcut durumunu korur. Sayaçlar, kaydedici (register) ve bellek hücrelerinin temelini oluşturur; dijital sistemlerde veri saklama görevini üstlenir.
RS, JK, T ve D tipi flip flop arasındaki fark nedir?
RS tipi set ve reset girişiyle çalışır ama her iki giriş bir olduğunda belirsizlik yaratır. JK bu belirsizliği giderir ve toggle yapabilir. T tipi her tetiklemede durumu ters çevirir, sayaçlarda kullanılır. D tipi girişteki veriyi saat kenarında çıkışa aktarır, veri saklamada tercih edilir.
555 entegresiyle osilatör devresi nasıl kurulur?
555 astable modda iki direnç ve bir kondansatör ile kare dalga üretir. Kondansatör dirençler üzerinden şarj olur, deşarj pini üzerinden boşalır; bu döngü frekansı belirler. Direnç ve kapasite değerleri değiştirilerek istenen frekans ve doluluk oranı ayarlanır.
Monostable ve astable çalışma arasındaki fark nedir?
Monostable devre tek kararlı durumdadır; tetiklendiğinde belirli süre çıkış verip eski haline döner, zaman gecikmesi gerektiren uygulamalarda kullanılır. Astable devrenin kararlı durumu yoktur, sürekli iki durum arasında salınır ve kesintisiz kare dalga üretir.
Kenar tetiklemeli ve seviye tetiklemeli flip flop ne demektir?
Seviye tetiklemeli flip flop saat sinyali yüksek ya da düşük seviyede olduğu sürece girişe duyarlıdır. Kenar tetiklemeli olan ise yalnızca saat sinyalinin yükselen ya da düşen anında durum değiştirir. Senkron sistemlerde istenmeyen geçişleri önlemek için kenar tetikleme tercih edilir.
Preset ve clear girişleri ne işe yarar?
Bu girişler saat sinyalinden bağımsız çalışan asenkron kontrollerdir. Preset çıkışı doğrudan bir, clear ise sıfır konumuna zorlar. Devre ilk çalıştığında çıkışı bilinen bir başlangıç değerine ayarlamak ya da hızlı sıfırlama yapmak için kullanılır.
