UYDU HABERLEŞMESİ EĞİTİMİ
Çatıdaki çanak anten, 36 bin kilometre uzaktaki bir cihaza bakar — ve o cihaz, gökyüzünde hiç kımıldamıyormuş gibi durur. Uydu haberleşmesinin bütün mühendisliği bu iki cümlenin içindedir: doğru yörünge seçmek ve araya giren 36 bin kilometrenin (artı atmosferin, yağmurun, girişimin) hesabını doğru yapmak. Bu içerik önce sistemi, sonra hesap tarafını ele alır.
1. Uydu Haberleşme Sistemleri ve Yörüngeler
Sistem üç bloktan oluşur: yer istasyonu (verici-alıcı anten ve ekipmanı), uydu (uzaydaki aktarıcı — transponder'ları sinyali alır, frekansını değiştirir ve geri yayınlar) ve aradaki yayılım ortamı (atmosfer katmanları ve uzay). Yörünge seçimi sistemin karakterini belirler:
- GEO (yere göre durağan): Ekvator üzerinde ~35.786 km — uydunun dönüşü Dünya'yla eşzamanlıdır, gökyüzünde sabit görünür. TV yayıncılığının ve sabit çanakların yörüngesi; bedeli, mesafeden gelen sinyal gecikmesidir.
- MEO (orta yörünge): Birkaç bin ile ~20 bin km arası — konumlama uydularının (GPS ~20.200 km) evi.
- LEO (alçak yörünge): Birkaç yüz km — gecikme az, ama uydu gökyüzünde hızla hareket eder; kesintisiz hizmet için uydu takımyıldızları gerekir.
Yörünge elemanları (eğim, dışmerkezlik, yükseklik), uydunun gökyüzündeki davranışını matematiksel olarak tanımlar — anteni nereye çevireceğinizin cevabı bu elemanlardan çıkar.
2. Hesaplamalar: Linkin Matematiği

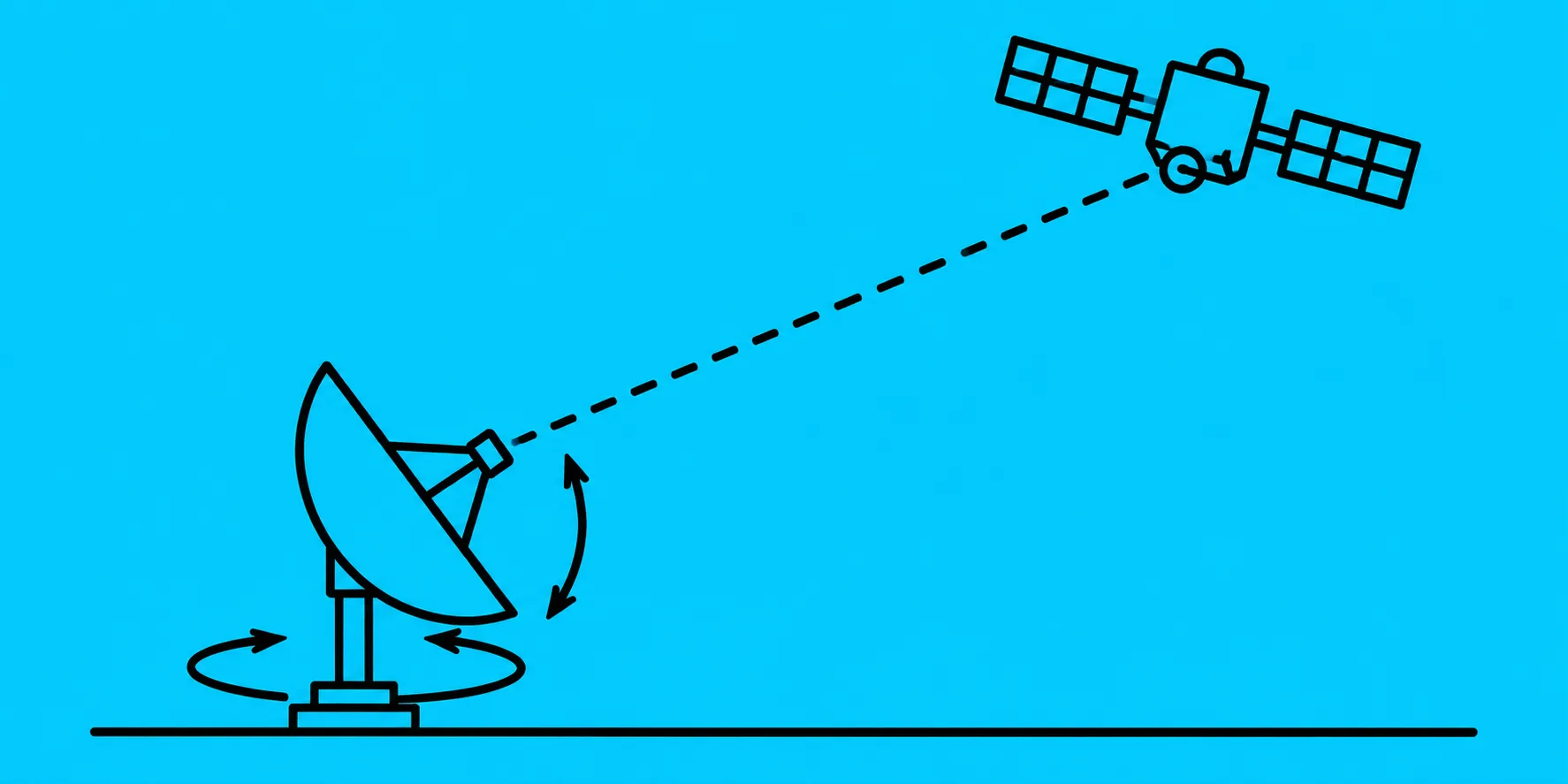

Uydu işinin ayırt edici becerisi hesaptır. Anten bakış açıları: azimut (yatayda kuzeye göre dönüş) ve elevasyon (ufka göre yükseliş) — yer istasyonunun koordinatları ile uydunun boylamından hesaplanır; Türkiye'den bakan çanakların güneye eğik durmasının matematiği budur. Kapsama açısı ve mesafe: uydunun yeryüzünde gördüğü alan ile sinyalin kat ettiği gerçek yol. Uydu tutulması: ekinoks dönemlerinde uydunun Dünya gölgesine girmesi — güneş panelleri devre dışı kalır, uydu bataryadan yaşar.
Hesabın kalbi link bütçesidir: verici gücü + anten kazançları − serbest uzay kaybı − atmosfer kayıpları; sonuç, alıcıda kalan sinyalin eşiği güvenle aşıp aşmadığını söyler. İki düşman ayrıca hesaplanır: yağmur zayıflaması (yüksek frekans bantlarında — Ku ve Ka — belirgindir; yağışlı bölgeler için bütçeye yağmur marjı eklenir) ve elektromanyetik girişim (komşu uydular ve yer kaynaklı vericiler).
3. Kapasite Paylaşımı ve Mobil Sistemler
Bir uyduyu binlerce kullanıcı aynı anda kullanır; paylaşım üç teknikle yapılır: FDMA (herkese ayrı frekans), TDMA (aynı frekans, sırayla zaman dilimleri) ve CDMA (aynı frekans ve zaman, kullanıcıları ayıran özel kodlar). Mobil taraf ise uydu haberleşmesinin sahaya inen yüzüdür: bölgesel yayın uyduları, denizcilik ve havacılığın küresel haberleşme uyduları, alçak yörünge telefon takımyıldızları ve hepimizin cebindeki GPS — konumun, en az dört uydudan gelen sinyalin varış süreleri karşılaştırılarak hesaplandığı sistem.
Uydu linkinin fiziği — modülasyon, frekans bantları, anten kazancı — analog ve sayısal haberleşme eğitiminin konusudur; sinyal zincirinin elektronik tarafı için elektronik eğitimi temel oluşturur.
Sıkça Sorulan Sorular
Yere göre durağan (GEO) yörünge nedir?
GEO yörünge, ekvator üzerinde yaklaşık 35.786 km yükseklikte bulunur. Bu yükseklikte uydunun dönme süresi Dünya ile aynı olduğu için uydu gökyüzünde sabit bir noktada duruyormuş gibi görünür. Bu yüzden çanak antenler bir kez yönlendirildikten sonra hareket etmeye gerek kalmaz.
Azimut ve elevasyon açısı neyi ifade eder?
Azimut, antenin yatay düzlemde kuzeye göre döndürülme açısıdır; çanağın hangi yöne bakacağını belirler. Elevasyon ise antenin ufuk çizgisine göre yukarı eğim açısıdır. Bu iki açı doğru hesaplanıp ayarlandığında anten uyduyu tam olarak görür ve sinyal en güçlü düzeyde alınır.
Uydu link bütçesi neden hesaplanır?
Link bütçesi, verici antenden alıcı antene kadar sinyalin kazanç ve kayıplarını toplayarak alıcıda yeterli sinyal kalitesi kalıp kalmadığını gösterir. Anten kazancı, serbest uzay kaybı, atmosfer ve yağmur kayıpları hesaba katılır. Amaç, bağlantının kararlı çalışacağı eşik değerini güvenle aşmaktır.
Yağmur uydu linkini neden etkiler?
Yağmur damlaları özellikle yüksek frekanslarda sinyali emer ve saçar, bu da sinyal zayıflamasına yol açar. Etki Ku ve Ka bandında C bandına göre çok daha belirgindir. Bu yüzden yağışlı bölgeler için link bütçesine ek yağmur marjı eklenir veya daha düşük frekans tercih edilir.
FDMA, TDMA ve CDMA çoklu erişim teknikleri nasıl farklılaşır?
FDMA kullanıcıları farklı frekans kanallarına ayırır. TDMA aynı frekansı kullanıp her kullanıcıya farklı zaman dilimi verir. CDMA ise herkese aynı frekans ve zamanı verip kullanıcıları farklı kodlarla ayırır. Üçü de sınırlı uydu kapasitesini çok kullanıcı arasında paylaştırmak için kullanılır.
GPS sinyalinde uydu tutulması ne demektir?
Uydu tutulması, yere göre durağan bir uydunun Dünya gölgesine girerek güneş panellerinin gölgede kalmasıdır. İlkbahar ve sonbahar ekinokslarında gece yarısı civarında oluşur ve uydu bu süre boyunca bataryadan beslenir. Bu dönemde güneş, uydu ve yer istasyonu hizalandığında sinyalde girişim de görülebilir.
