TRANSFORMATÖR MERKEZLERİ EĞİTİMİ
Elektrik santralden evinize tek gerilimle gelmez: iletim hatlarında yüz binlerce volt, mahallenizde 34,5 kV, prizinizde 230 V. Bu kademeler arasındaki her geçiş noktası bir transformatör merkezidir — köy yolundaki direğin tepesindeki tek trafodan, sanayi bölgesindeki köşk tipi merkeze kadar. Bu içerik üç kurulum tipini montaj gözüyle ele alır: direk tipi, açık yer tipi ve bina tipi trafo merkezleri.
1. Direk Tipi Trafo: Kırsalın Çözümü

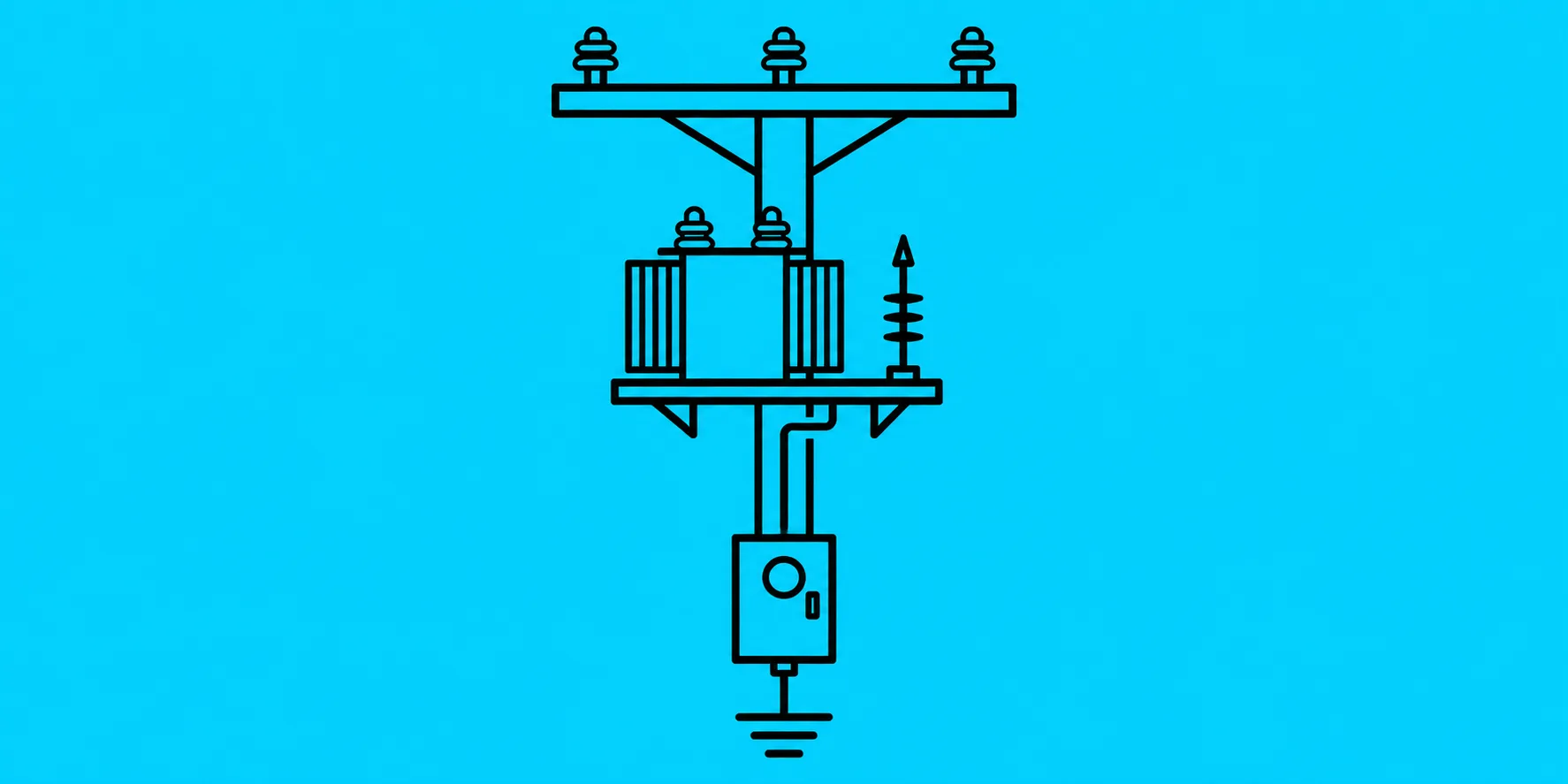

Düşük güç ihtiyacının dağınık olduğu yerlerde — köyler, tarım alanları, küçük yerleşimler — trafo ayrı bir yapıya değil, doğrudan direğe kurulur. Trafo, direk üzerine monte edilen platforma oturur; yağlı tip trafonun soğuması doğal hava dolaşımıyla sağlanır. Direğin üzerinde küçük ama eksiksiz bir şalt düzeni vardır:
- Ayırıcı ve kumanda kolu: Trafoyu hattan görünür biçimde ayırır — bakım öncesi güvenli ayrımın adresi.
- Parafudr: Yıldırım kaynaklı aşırı gerilimi toprağa boşaltır; normalde yalıtkan, darbede iletken davranır. Kırsalda trafonun bir numaralı koruyucusudur.
- Travers ve izolatörler: İletkenleri taşır ve direkten yalıtır.
- Korkuluk: Tırmanmayı engeller — can güvenliği elemanıdır.
- Ölçüm panosu: Sayaç ve alçak gerilim çıkış donanımı direk dibindeki panodadır.
Montajın pazarlıksız adımı topraklamadır: koruma ve işletme topraklamaları belirli işlem sırasıyla yapılır, topraklama direnci ölçülerek doğrulanır — ölçülmemiş topraklama, yapılmamış topraklamadır.
2. Açık Yer Tipi Trafo Merkezi: Şalt Sahası
Güç büyüdükçe trafo direğe sığmaz; donanım açık araziye, bir şalt sahasına yayılır. Saha düzeni üç tipte kurulur: cihaz tipi, kiriş tipi ve toprak üstü tipi. Donanım listesi bir güç sisteminin bütün ana oyuncularını içerir: güç trafosu, kesici ve kumanda şalterleri, koruma röleleri, izolatörler, bara düzeneği, ölçü aletleri ve ölçü trafoları — binlerce volt ve amperi, sayaç ile rölelerin güvenle okuyabileceği küçük değerlere indiren akım ve gerilim trafoları. Yangından korunma sistemi ve yağ toplama çukurları da projenin parçasıdır; enerji giriş-çıkış bağlantıları proje ve şemalara göre, uygun kesitli iletkenlerle yapılır.
3. Bina Tipi Trafo Merkezi: Şehrin İçindeki Trafo
Şehir merkezinde ve sanayi tesislerinde trafo, yapı içine alınır. İki tür vardır: kule tipi (çok katlı, dar alana dikey çözüm) ve bugün baskın olan köşk tipi — fabrikada üretilip sahaya hazır getirilen prefabrik merkez; kurulumu günler değil saatler alır. İçeride donanım modüler hücrelere bölünmüştür: giriş hücresi, ölçü hücresi, trafo hücresi ve alçak gerilim panosu. Bina tipinin kendine özgü iki sistemi vardır: havalandırma (trafonun ısısını atmak — yetersiz havalandırma trafo ömründen yıllar çalar) ve iç aydınlatma. Montaj; trafonun hücreye alınması, orta gerilim giriş ve alçak gerilim çıkış bağlantıları ve topraklama düzeninin kurulmasıyla tamamlanır.
Bütün bu işlerin hukuki çerçevesi ikilidir: Elektrik Kuvvetli Akım Tesisleri Yönetmeliği tesis kurallarını, Elektrik Tesislerinde Topraklamalar Yönetmeliği topraklama direnci sınırlarını ve dokunma gerilimi güvenliğini bağlar. Trafo merkezi işine giden yol klasik güç elektriğinden geçer — temel elektrik eğitimi ile kurulur; şalt sahasındaki devrelerin kâğıt üzerindeki dili için elektrik proje çizimi eğitimi tamamlayıcı adımdır.
Sıkça Sorulan Sorular
Direk tipi trafo hangi durumlarda tercih edilir?
Direk tipi trafo, genellikle düşük güçlü kırsal ve dağınık yerleşim alanlarında kullanılır. Trafo doğrudan beton veya çelik direk üzerine monte edilir, ayrı bir bina gerektirmez. Kurulumu ekonomiktir ancak güç sınırlıdır; yüksek güç ihtiyacında köşk veya bina tipi tercih edilir.
Parafudr trafo merkezinde ne işe yarar?
Parafudr, yıldırım veya anahtarlama kaynaklı aşırı gerilimleri toprağa boşaltarak trafoyu ve donanımı korur. Normal işletme geriliminde yalıtkan davranır, gerilim eşik değeri aştığında ise iletime geçer. Bu sayede izolasyon zarar görmeden darbe enerjisi toprağa aktarılır.
Köşk tipi ve kule tipi trafo merkezi arasındaki fark nedir?
Kule tipi trafo merkezi çok katlı, dikey yapıda kurulur ve dar alanlarda yer kazandırır. Köşk tipi ise tek katlı, prefabrik bir yapıdır ve montajı hızlıdır. Köşk tipi günümüzde yaygındır çünkü fabrikada hazırlanıp sahaya hazır olarak getirilebilir.
Trafo merkezinde ölçü trafoları neden kullanılır?
Ölçü trafoları, yüksek gerilim ve akım değerlerini ölçü aletlerinin güvenle okuyabileceği küçük değerlere düşürür. Akım trafosu akımı, gerilim trafosu gerilimi orantılı olarak indirir. Böylece sayaç ve koruma röleleri yüksek gerilimden yalıtılarak güvenli biçimde çalışır.
Trafo merkezi topraklaması hangi yönetmeliklere göre yapılır?
Trafo merkezi topraklaması, Elektrik Tesislerinde Topraklamalar Yönetmeliği ve Elektrik Kuvvetli Akım Tesisleri Yönetmeliği esaslarına göre yapılır. Bu yönetmelikler topraklama direnci sınır değerlerini, iletken kesitlerini ve dokunma geriliminin güvenli aralığını belirler.
Açık yer tipi trafo merkezinde hangi koruma elemanları bulunur?
Açık yer tipi trafo merkezinde kesiciler, ayırıcılar, parafudrlar ve koruma röleleri bulunur. Kesiciler yük altında devreyi açıp kapatır, ayırıcılar gerilimsiz durumda görünür ayrım sağlar. Röleler arıza akımını algılayıp kesiciye açma komutu vererek sistemi korur.
