SMD ELEMANLAR VE ÇİPSETLER EĞİTİMİ

Elektronik tamirciliğinin eski kuşağı bacaklı elemanlarla yetişti: direnci tut, deliğe geçir, lehimle. Modern kartlarda ise elemanlar pirinç tanesinden küçüktür, deliği yoktur ve doğrudan yüzeye lehimlenir — SMD (yüzey montaj) teknolojisi. Telefon, TV ve bilgisayar anakartlarının tamamı bu dünyadadır; SMD lehimleyemeyen tamirci, modern kartın karşısında seyircidir. Bu içerik üç adımda ilerler: SMD elemanlar ve kodları, küçük paket entegreler ve çipsetler.

1. SMD Elemanlar: Kodlar ve Aletler

SMD dirençler değerini üzerindeki rakam koduyla söyler: üç haneli kodda ilk iki rakam değer, üçüncüsü sıfır sayısıdır — 103, "10 ve üç sıfır" yani 10 kiloohm demektir; R harfi ondalık virgülüdür (4R7 = 4,7 ohm). SMD kondansatörlerin seramik olanları çoğu zaman kodsuzdur — yüzey, yazı basılamayacak kadar küçüktür; değer şemadan ya da kapasite ölçümüyle bulunur. Elektrolitik tiplerde kapasite ve gerilim gövdeye yazılır. Alet çantası işin yarısıdır:

• İnce uçlu ayarlı havya: İki uçlu elemanların (direnç, kondansatör) standart aleti.
• Sıcak hava üfleyici: Çok bacaklı paketlerin lehimleme-sökme aracı — sıcaklık ve hava debisi ayarlı.
• Yeniden çalışma (rework) istasyonu: Havya + sıcak hava + hassas kontrol tek gövdede.
• Baskı devre ön ısıtıcısı: Kartı alttan ısıtarak termal şoku azaltır — çok katmanlı kartların sigortası.
• Yardımcılar: Cımbız, fluks, lehim emici örgü, büyüteç/mikroskop — SMD işi gözle değil optikle yapılır.

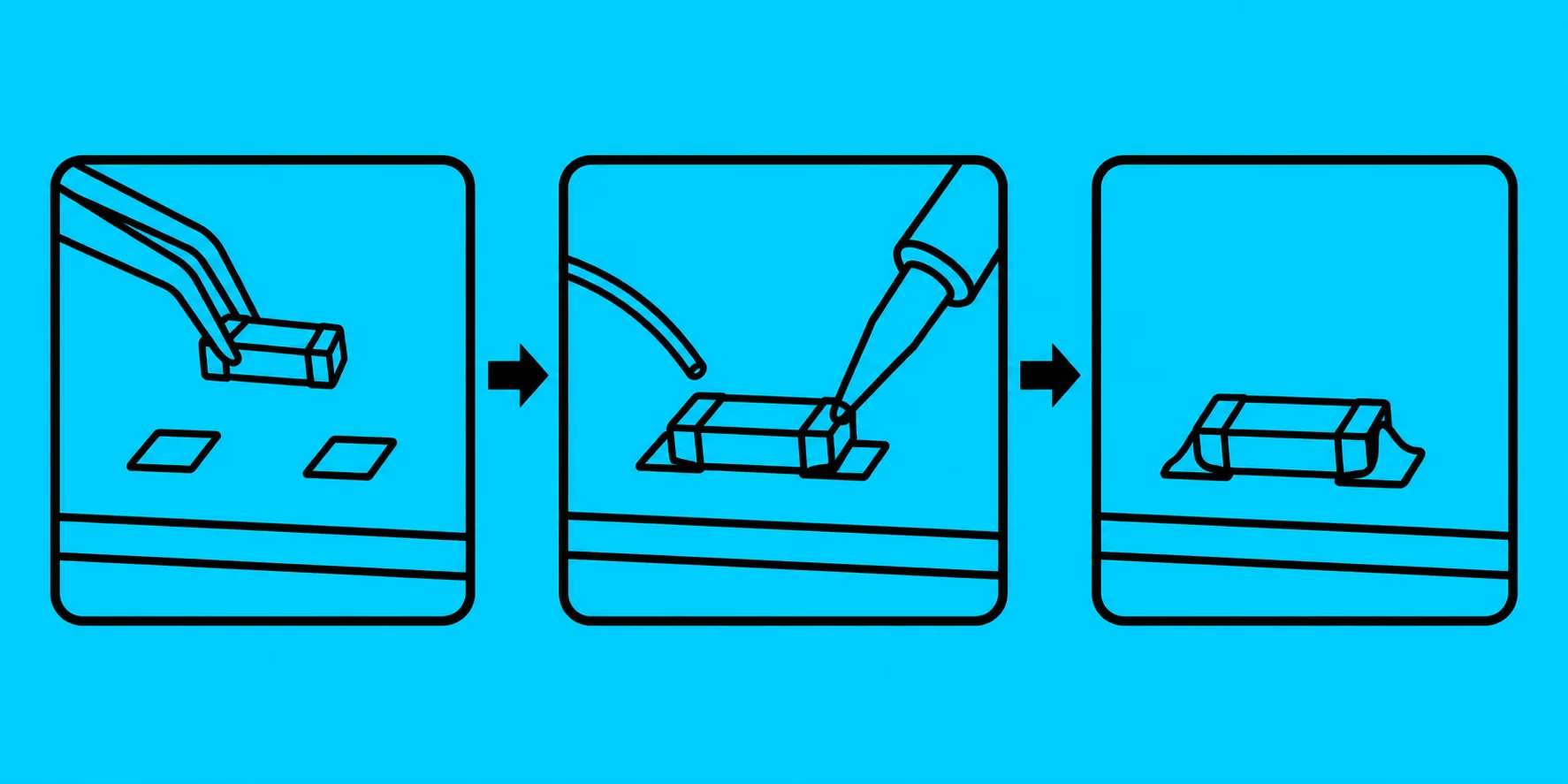

Lehimleme tekniği nettir: pede az miktarda lehim, eleman cımbızla yerleştirilir, önce tek uç tutturulur, hizalama kontrol edilir, sonra diğer uç lehimlenir. Sökme ise iki uca dönüşümlü ısı ya da sıcak havayla yapılır — pedi koparmadan.

2. Küçük Paket Entegreler

Bacaklar çoğalınca teknik değişir. SOIC, TQFP gibi küçük paket entegrelerde onlarca bacak, milimetrenin altında aralıklarla dizilidir. Lehimlemede iki yöntem yerleşiktir: bacak bacak (köşe bacaklar tutturulup hizalandıktan sonra sırayla) ve sürükleme lehimi (bol fluks + havyanın tek hareketle bacak sırası boyunca çekilmesi — lehim, fluks sayesinde yalnızca pedlere tutunur). Kaçınılmaz kaza olan lehim köprüsü, lehim emici örgüyle temizlenir. Sökmede sıcak hava bütün bacakları birden yumuşatır; entegre, lehim tamamen erimeden asla çekilmez — erken çekilen entegre, pedleri de beraberinde getirir ve pedsiz kart, onarımı katbekat zorlaşmış karttır.

3. Çipsetler: Büyük Paketlerin Disiplini

Anakartların büyük entegreleri — çipsetler — yüzlerce bağlantılı, geniş gövdeli paketlerdir; bazılarında bağlantılar gövdenin altındadır ve göz hiç görmez. Burada iş istasyon disiplinine döner: kart ön ısıtıcıyla alttan dengeli ısıtılır (tek noktadan hızlı ısı, çok katmanlı kartı bükerek iç katman kopmasına yol açar), sıcak hava üstten kontrollü uygulanır, sıcaklık profili — kademeli ısıtma, tepe, kademeli soğutma — izlenir. Montajda hizalama her şeydir: kaymış çipset, bazen çalışan bazen çalışmayan kartların klasik sebebidir. Bu seviye, sabır ve optik büyütme olmadan yapılamaz; ama kazandırdığı yetkinlik, kart tamirciliğinin en değerli becerisidir.

SMD işçiliğinin temel el becerisi lehimleme ve baskı devre eğitiminde kurulur; bu beceriyle kart üzerinde arıza takibine geçmek isteyenler için elektronik kart tamiri eğitimi doğal devamdır.
