SERVO MOTOR VE SÜRÜCÜLERİ EĞİTİMİ
Normal bir motora "dön" dersiniz, döner. Servo motora ise "tam 47,5 derece dön, orada dur ve yük bindirsem de o açıyı koru" dersiniz — ve yapar. Bu farkın sırrı motorun kendisinde değil, arkasındaki kapalı çevrimdedir: motorun miline bağlı enkoder her an konumu bildirir, sürücü hedefle gerçeği karşılaştırıp farkı anında düzeltir. CNC tezgâhının, robot kolunun ve paketleme hattının hassasiyeti bu döngüden gelir. Bu içerik servo dünyasını dört adımda ele alır: motor-sürücü seçimi, parametreler ve haberleşme, PLC ile kontrol ve yazılımla kontrol.
1. Servo Motor ve Sürücü Seçimi
İki motor ailesi vardır. DC servo motorlar basit kontrollü ve ekonomiktir ama fırçaları aşınır — periyodik bakım ister. AC servo motorlar (2 ve 3 fazlı) fırçasızdır: bakımsız, yüksek devirde kararlı ve endüstrinin bugünkü standardı. Teknik seçim üç değer üzerinden yapılır: tork (yükü döndürme gücü), devir aralığı ve enkoder çözünürlüğü (konum hassasiyeti). Sürücü ise motorun beynidir: güç katı motoru besler, kontrol katı enkoder geri beslemesiyle konum/hız/tork döngülerini koşturur. Motor ve sürücü eş seçilir — sürücünün akım kapasitesi motora, enkoder tipi sürücünün giriş katına uymalıdır; katalog eşleştirme tabloları tam bu iş içindir.
2. Parametreler ve Haberleşme
Servo sürücü, ayar düğmeli bir cihaz değil parametre makinesidir: hız limitleri, ivmelenme rampaları, kontrol modu (konum/hız/tork), enkoder tanımı — hepsi parametre adreslerine yazılır. Giriş üç yoldan yapılır: sürücünün üzerindeki akıllı programlama modülü/panel, bilgisayar yazılımı ya da doğrudan PLC. Sürücüyle konuşmanın dili ise endüstriyel haberleşmedir: seri hatta RS-422 (tek verici, çok alıcı) ve RS-485 (çok noktalı — aynı hatta çok cihaz; endüstrinin yaygın tercihi), ağ katmanında Profibus, MPI ve AS-I gibi protokoller. Hat yönetiminde mono master (tek yönetici) ve multi master (paylaşımlı yönetim) mimarileri ayrılır.
3. PLC ile Servo Kontrolü

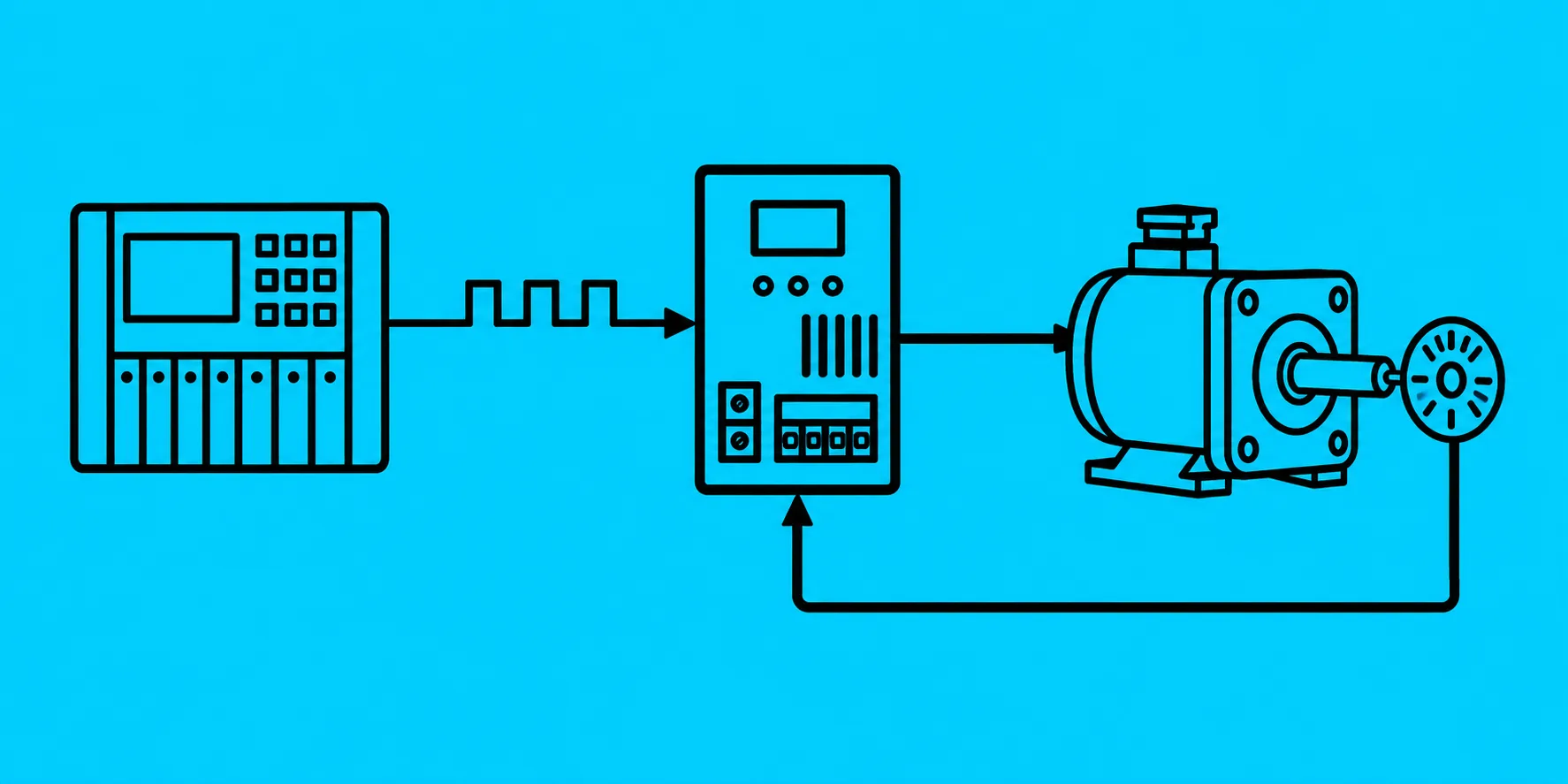

Endüstride servonun komutanı çoğunlukla PLC'dir. Klasik bağlantıda PLC, sürücüye darbe dizisi gönderir: hedef açıya karşılık gelen darbe sayısı hesaplanır, sürücü her darbeyi enkoder geri beslemesiyle eşleştirerek motoru tam hedefe getirir. İlk uygulamalar bellidir: belirli süre ileri/geri çalıştırma (yön ve enable sinyallerinin öğrenilmesi) ve açılı dönüş (darbe/açı ilişkisinin — elektronik vites oranının — kurulması). Sahada işin yanında bir de dijital operatör paneli vardır: bilgisayarsız parametre okuma, manuel test sürüşü ve hata kodu teşhisi — devreye alma ekibinin cep aleti.
4. Yazılımla Kontrol ve Uygulama Alanları
Sürücü üreticilerinin bilgisayar yazılımları, işin mühendislik masasıdır: yazılım kurulur, bilgisayar-sürücü haberleşmesi tanımlanır, kontrol programı yazılıp sürücüye yüklenir ve hareket profilleri (ivme rampaları, konum tabloları) ekrandan izlenir. Uygulama alanları servonun neden var olduğunu anlatır: CNC eksenleri, robot eklemleri, paketleme ve etiketleme hatları, tekstil makineleri — kısacası "yaklaşık" değil tam konumun para ettiği her yer.
Servo kontrolün PLC tarafı — darbe çıkışları, hızlı sayıcılar — PLC eğitiminin ileri konusudur; kalkış-durdurma ve hız kontrolünün frekans inverterli kardeşi için soft starter ve sürücü eğitimi tamamlayıcı adımdır.
Sıkça Sorulan Sorular
AC ve DC servo motor arasında nasıl seçim yapılır?
DC servo motorlar düşük güçte basit kontrol ve düşük maliyet sunar ama fırçaları periyodik bakım ister. AC servo motorlar fırçasız yapısıyla bakımsızdır, yüksek hızda ve yüksek güçte daha kararlıdır. Sürekli ağır yük, yüksek devir ve uzun ömür gereken uygulamalarda AC servo tercih edilir.
Servo sürücü parametreleri PLC üzerinden nasıl ayarlanır?
Sürücü, MPI, Profibus veya RS-485 gibi bir haberleşme arayüzüyle PLC'ye bağlanır. PLC, parametre adreslerine değer yazarak hız limiti, ivme ve kontrol modu gibi ayarları uzaktan değiştirir. Akıllı programlama modülü ya da bilgisayar yazılımı da aynı parametrelere erişebilir.
RS-422 ile RS-485 haberleşme arasındaki fark nedir?
RS-422 noktadan noktaya tek yönlü çoklu alıcı destekler; bir verici, birden çok alıcıya yayın yapar. RS-485 ise çok noktalı (multidrop) yapıdadır, aynı hat üzerinde birden fazla verici ve alıcı bulunabilir. RS-485 bu yüzden çoklu cihazlı endüstriyel ağlarda daha yaygındır.
Mono master ile multi master sistem arasındaki fark nedir?
Mono master sistemde haberleşme hattını tek bir ana cihaz (master) yönetir, diğerleri yalnızca yanıt verir. Multi master sistemde birden fazla master hattı paylaşır ve erişim sırası bir tahkim mekanizmasıyla belirlenir. Multi master daha esnektir ama çakışmayı önlemek için ek protokol gerektirir.
Servo motoru PLC ile açılı dönüş yaptırmak nasıl çalışır?
PLC, hedef açıya karşılık gelen darbe sayısını hesaplayıp sürücüye darbe dizisi gönderir. Sürücü bu darbeleri enkoder geri beslemesiyle karşılaştırarak motoru istenen açıya getirir. Darbe başına dönüş miktarı, elektronik vites ve enkoder çözünürlüğüyle belirlenir.
Dijital operatör paneli sürücüde ne işe yarar?
Dijital operatör paneli, sürücü üzerinde parametre görüntüleme ve değiştirme, manuel test sürüşü yapma ve hata kodlarını okuma imkanı verir. Bilgisayar bağlantısı olmadan sahada hızlı ayar ve arıza teşhisi sağlar. PLC entegrasyonu öncesi sürücüyü tek başına denemek için kullanılır.
