PLC SİSTEM TASARIMI EĞİTİMİ
PLC programlamayı bilen çoktur; sıkıştıran soru başkadır: hangi sensörü seçeceksin, hangi motoru süreceksin? PLC sistem tasarımı, programın iki yakasını kurma işidir — girişte doğru algılayan sensörler, çıkışta doğru hareket eden aktüatörler. İkisinden biri yanlış seçilirse en kusursuz program bile yanlış çalışır: çöp giren sisteme, çöp karar çıkar. Bu yazıda tasarımcının giriş ve çıkış kadrosunu seçme mantığını ele alıyoruz.
Giriş Yakası: Sensörler
Sensör, sistemin gerçek dünyayla teması — fiziksel durumu (konum, varlık, mesafe) PLC'nin okuyacağı sinyale çeviren elemandır. İlk sınıflandırma kullanım yerinden gelir: makinenin kendi iç durumunu ölçen dâhilî sensörler ile ürünü ve çevreyi algılayan haricî sensörler. Tasarımı asıl şekillendiren ayrım ise temas biçimidir: temaslı tipler (mikro anahtarlar) nesneye dokunarak algılar — basit ve ucuzdur ama her dokunuş bir aşınmadır; temassız tipler dokunmadan görür ve hızlı, hassas ya da kirli ortamların standardıdır.
Nesneyi Algılamanın Beş Yolu
- Mikro anahtar: Fiziksel temasla açıp kapar — kapı kontrolü, son konum (limit) algılama gibi yavaş ve kesin noktaların ekonomik çözümü.
- Yaklaşım anahtarı: Yakın mesafedeki metali alan değişimiyle sezer; toza ve yağa aldırmaz — talaşlı imalatın vazgeçilmezi.
- Fotosel anahtar: Işık demetiyle çalışır — mesafesi uzundur, metal olmayan cisimleri de görür; konveyörden geçen kutuyu sayan klasik göz.
- Görme sensörü: Kamera tabanlı algılama — sadece "var/yok" değil, biçim ve yön de okur; montaj doğrulama ve kalite kontrolün yükselen aracı.
- Mesafe sensörleri: Nesnenin ne kadar uzakta olduğunu sürekli değer olarak verir — seviye ölçümü ve konumlama uygulamalarının tercihi.
Seçim karakteristik okumayla yapılır: nesnenin malzemesi, algılama mesafesi, tepki hızı, ortam şartları (toz, nem, sıcaklık) ve çıkış tipi. Tasarımcının pratik kuralı şudur: sensörü kataloğa göre değil, ortama göre seç — laboratuvarda kusursuz çalışan fotosel, buharlı bir yıkama hattında kör olur.
Çıkış Yakası: Aktüatörler
Aktüatör, PLC'nin kararını harekete çeviren kastır ve seçim, hareketin karakterine göre yapılır. AC motorlar — özellikle indüksiyon (asenkron) motor — sürekli dönme işlerinin dayanıklı ve ekonomik atıdır: fan, pompa, konveyör. DC motorlar hız kontrolünün kolay olduğu düşük güçlü uygulamalarda yaşar. Hassas konumlama gerektiğinde iki aday yarışır: adım (step) motoru, hareketi sabit açısal adımlara böler ve geri beslemesiz (açık çevrim) konumlanır — ucuz ve basittir ama yüksek hızda tork kaybeder; servo motor ise enkoder geri beslemesiyle kapalı çevrimde çalışır — yüksek hızda ve yük altında hassas konum tutar, bedeli maliyettir. Tasarım kararı netleşir: yazıcı kafası gibi hafif-hassas iş için step, robot ekseni gibi yüklü-hızlı iş için servo.
Havanın ve Yağın Gücü: Pnömatik-Hidrolik

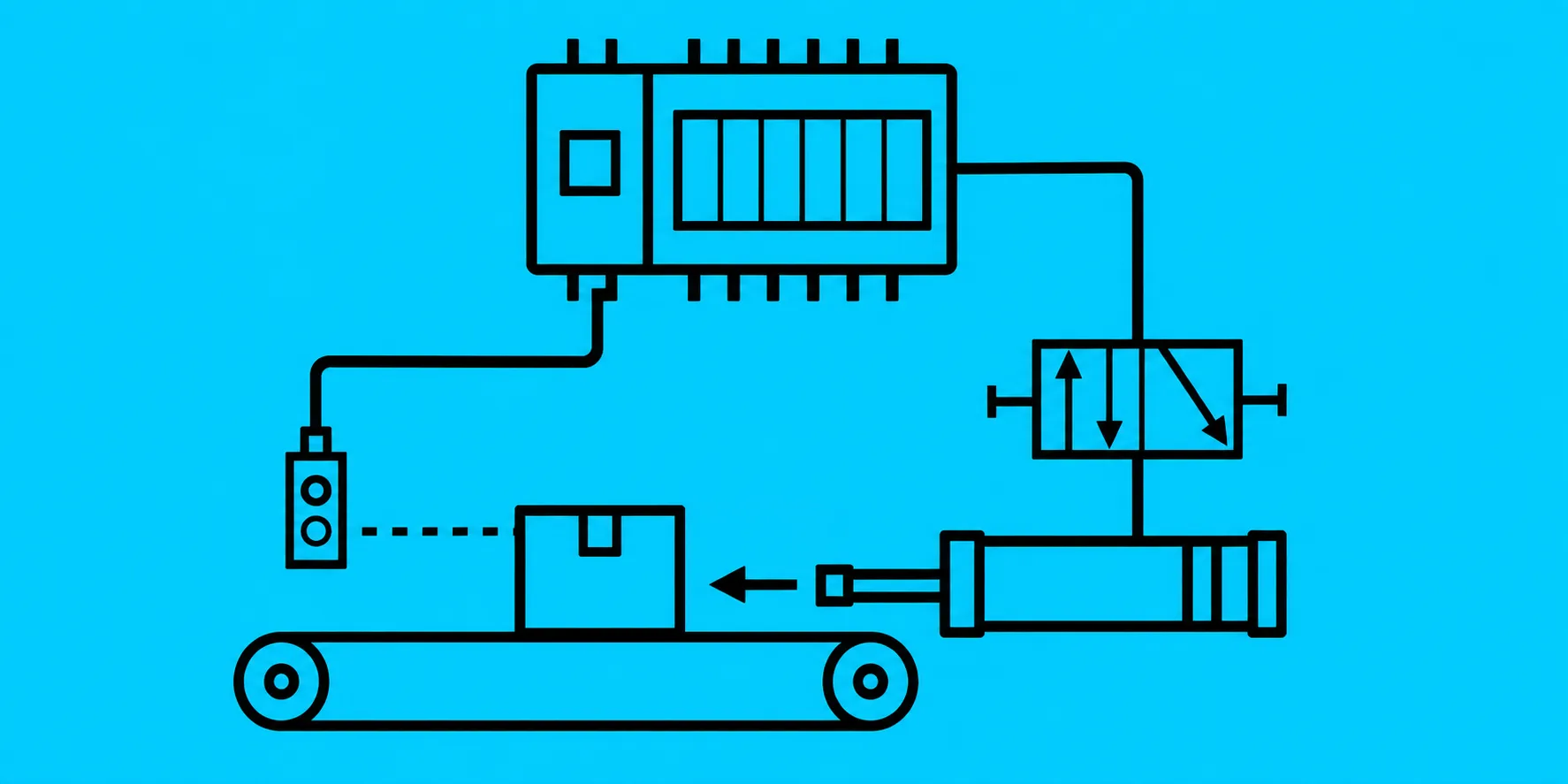

Doğrusal itme-çekme hareketlerinde motorun yerini akışkan gücü alır. Silindir, basınçlı havanın (ya da hidrolik yağın) pistonu itmesiyle çalışan doğrusal aktüatördür; yön kontrol valfi ise silindirin trafik polisidir — havayı hangi uçtan verip hangi uçtan tahliye edeceğini belirler ve PLC'nin bir çıkış sinyaliyle tetiklenir. Devre şemaları standart pnömatik sembollerle çizilir; sembol okuyamayan tasarımcı, valf kataloğunda kaybolur. Kaba kural: hız ve temizlik pnömatiğin, büyük kuvvet hidroliğin alanıdır.
Sistem tasarımı, bu iki yakayı programla birleştirince tamamlanır — zemin sağlamsa gerisi mühendislik zevkidir. Program tarafını temelden kurmak için PLC eğitimi doğru başlangıç; akışkan gücü tarafını derinleştirmek için pnömatik ve elektropnömatik eğitimi doğal tamamlayıcıdır.
Sıkça Sorulan Sorular
Temaslı ve temassız sensör arasındaki fark nedir?
Temaslı sensörler, mikro anahtar gibi nesneye fiziksel olarak dokunarak algılama yapar; basit ve ucuzdur ancak aşınmaya açıktır. Temassız sensörler ise fotosel, yaklaşım anahtarı gibi nesneye değmeden algılar. Temassız tipler daha uzun ömürlüdür ve hızlı hareket eden parçaların algılanmasında tercih edilir.
Yaklaşım anahtarı (proximity) ile fotosel anahtar arasındaki fark nedir?
Yaklaşım anahtarı genellikle yakın mesafedeki metal nesneleri manyetik alan değişimiyle algılar ve toz, yağ gibi koşullardan az etkilenir. Fotosel anahtar ise ışık demeti kullanarak daha uzak mesafedeki nesneleri algılar ve metal olmayan cisimlerde de çalışır. Seçim, nesnenin malzemesine ve algılama mesafesine bağlıdır.
PLC sisteminde aktüatör ne anlama gelir?
Aktüatör, PLC'nin verdiği kontrol sinyalini fiziksel harekete çeviren çıkış elemanıdır. AC ve DC motorlar, servo motorlar, adım motorları ile pnömatik ve hidrolik silindirler birer aktüatördür. Sensör ortamı algılar, PLC karar verir, aktüatör ise bu kararı sahada gerçek harekete dönüştürür.
Adım motoru ile servo motor arasındaki fark nedir?
Adım motoru, hareketi sabit açısal adımlara bölerek geri besleme olmadan açık çevrimde konumlanabilir; düşük hızda hassas ama yüksek hızda tork kaybeder. Servo motor ise enkoder geri beslemesiyle kapalı çevrimde çalışır, yüksek hız ve torkta hassas konum tutar. Hassasiyet ve yük gereksinimi seçimi belirler.
Sensör seçiminde hangi karakteristiklere dikkat edilir?
Algılanacak nesnenin malzemesi, algılama mesafesi, tepki hızı, çalışma ortamının koşulları (toz, nem, sıcaklık) ve çıkış tipi başlıca kriterlerdir. Yanlış seçilen bir sensör ya nesneyi algılayamaz ya da hatalı sinyal üretir. Doğru seçim, PLC'nin doğru veriyle karar vermesinin ilk şartıdır.
Yön kontrol valfi pnömatik sistemde ne işe yarar?
Yön kontrol valfi, basınçlı havanın silindire hangi yönden gireceğini ve hangi yönden tahliye edileceğini belirleyerek silindirin ileri-geri hareketini yönetir. PLC bu valfi bir çıkış sinyaliyle tetikler. Böylece pnömatik silindirin uzama ve geri çekilme hareketi program kontrolünde gerçekleşir.
