PLC MONTAJI EĞİTİMİ
PLC programlamayı bilen çoktur; PLC'yi panoya doğru bağlayabilen daha azdır. Sahadaki gerçek şudur: programı kusursuz yazılmış bir sistem, yanlış seçilmiş çıkış tipi ya da ters bağlanmış bir sensör yüzünden çalışmaz — ve arıza saatlerce programda aranır, oysa kablajdadır. PLC montajı bu yüzden ayrı bir yetkinliktir: doğru cihazı seçmek, giriş-çıkış elemanlarını doğru bağlamak ve hepsini şemaya dökmek.
1. PLC Seçimi: İşe Göre Cihaz
PLC, röle panolarının yerini alan programlanabilir kontrolördür; kumanda mantığı kabloda değil yazılımda yaşar. İçyapısı bellidir: CPU (programı işler), bellek, güç katı, giriş-çıkış bölümleri, gerektiğinde G/Ç sayısını büyüten genişleme birimleri ve modüler sistemlerde kartların takıldığı raflar. Seçim ise bir kontrol listesiyle yapılır:
- G/Ç sayısı ve tipi: Kaç dijital, kaç analog giriş-çıkış gerekiyor? Yüzde 20-30 yedek pay bırakılır — tesis büyür, PLC değişmesin.
- Çıkış tipi: Röle çıkış AC/DC her yükü anahtarlar ama yavaştır; transistör çıkış yalnız DC sürer, hızlı ve ömürlüdür; triyak AC içindir. Yükün karakteri seçimi belirler.
- Besleme: 24 V DC mi, 230 V AC mi? Pano altyapısıyla uyum.
- Bellek ve hız: Program büyüklüğü ve tarama süresi gereksinimi.
- Haberleşme ve genişleme: Üst sistemlere (SCADA, panel) bağlanma ve ileride modül ekleme imkânı.
2. Giriş/Çıkış Bağlantıları: Sahanın PLC'ye Bağlandığı Yer

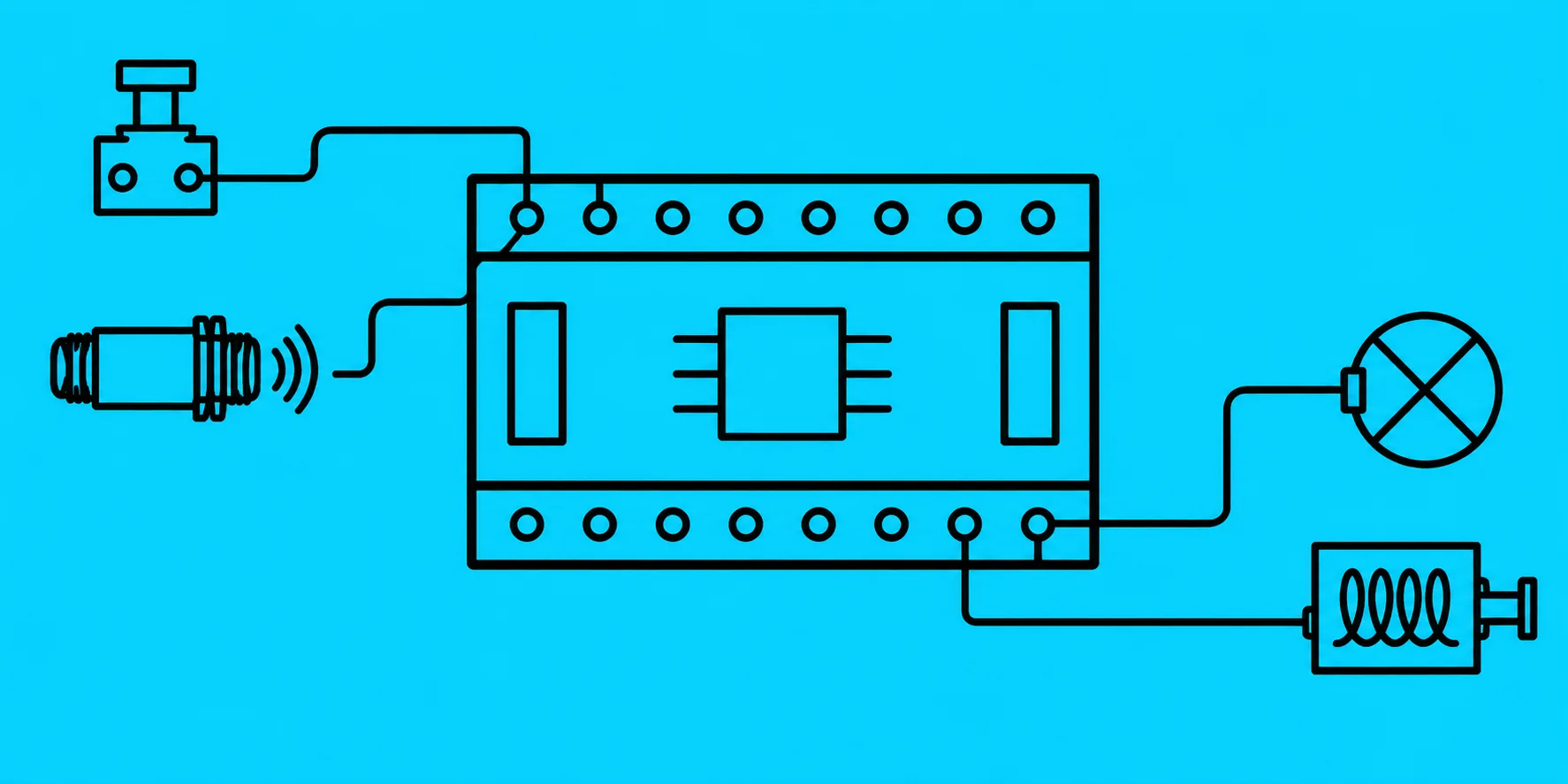

Montajın kalbi G/Ç kablajıdır. Giriş tarafında iki aile vardır: temaslı algılayıcılar (buton, limit anahtarı — doğrudan kontak olarak bağlanır) ve temassız algılayıcılar (endüktif/kapasitif sensörler — besleme ister ve PNP ya da NPN çıkış tipine göre bağlanır). Klasik saha hatası buradadır: NPN sensörü PNP beklenen giriş katına bağlamak — sensör çalışır, PLC hiç görmez. Çıkış tarafında lambalar, küçük motorlar ve selenoid valfler sürülür; büyük yükler doğrudan değil, araya konan röle ya da kontaktör üzerinden anahtarlanır — PLC çıkış kontağı motor akımı taşımak için yapılmamıştır.
Bağlantının kayıt sistemi adreslemedir: her buton bir giriş adresine, her lamba bir çıkış adresine eşlenir ve bu eşleme tabloya işlenir. Klemens numarası ↔ adres ↔ program değişkeni zinciri tutarlıysa, programcı ile panocu aynı dili konuşur.
3. Şema Çizimi ve Montaj
Kablaj başlamadan önce giriş ve çıkış bağlantı şemaları çizilir: hangi eleman hangi terminale, ortak (common) uçlar nasıl gruplanıyor, besleme nereden geliyor. Cihazın katalog bilgileri burada ders kitabıdır — terminal düzeni, maksimum kontak akımı ve montaj ölçüleri katalogdan okunur. Fiziksel montaj ise pano disipliniyle yapılır: PLC DIN rayına oturtulur, havalandırma boşlukları bırakılır (üstüne bitişik kızgın eleman koyulmaz), sinyal kabloları güç kablolarından ayrı kanaldan yürütülür — parazitin panzehiri mesafedir.
Montajı yapılan PLC'nin içini dolduracak programlama mantığı PLC eğitiminin konusudur; giriş katına bağlanan algılayıcıların çalışma prensipleri için sensörler ve transdüserler eğitimi doğal tamamlayıcıdır.
Sıkça Sorulan Sorular
PLC seçerken nelere dikkat edilir?
Öncelikle gereken giriş-çıkış sayısı ve tipi (dijital/analog) belirlenir. Besleme gerilimi, hafıza kapasitesi, program tarama hızı ve ileride genişleme imkanı değerlendirilir. Ortam koşulları, haberleşme protokolleri ve çıkış tipi (röle, transistör, triyak) de seçimi etkileyen önemli kriterlerdir.
PLC hangi temel parçalardan oluşur?
Bir PLC; programı işleyen CPU, komut ve verileri tutan bellek, gerilim sağlayan güç katı, sahadan sinyal alan giriş birimi ve cihazları süren çıkış biriminden oluşur. Ayrıca giriş-çıkış sayısını artıran genişleme modülleri ve kartların takıldığı raflar yapının parçasıdır.
PLC girişine temaslı ve temassız algılayıcı nasıl bağlanır?
Temaslı algılayıcılar (buton, limit anahtarı) doğrudan giriş terminaline kontak olarak bağlanır. Temassız algılayıcılar (endüktif, kapasitif sensör) ise besleme gerektirir ve PNP ya da NPN çıkış tipine göre bağlanır. Sensörün çıkış tipi, PLC giriş katının ortak ucu (common) ile uyumlu olmalıdır.
PLC çıkış tipleri arasındaki fark nedir?
Röle çıkışlar hem AC hem DC yükleri anahtarlar, geniş gerilim aralığı sunar ama anahtarlama hızı düşüktür. Transistör çıkışlar yalnızca DC yükleri sürer fakat çok hızlı ve uzun ömürlüdür. Triyak çıkışlar AC yükler içindir. Yükün tipi ve anahtarlama sıklığı doğru çıkışı belirler.
Giriş ve çıkış adresleme montajda nasıl yapılır?
Her giriş ve çıkış elemanına PLC üzerinde belirli bir adres atanır; örneğin bir buton girişe, bir lamba çıkışa bağlanırken bu adresler tabloya işlenir. Montaj sırasında klemens numaraları ile adresler eşleştirilir. Doğru adresleme, bağlantı şeması ile programın tutarlı çalışmasını sağlar.
PLC montajında bağlantı şeması neden çizilir?
Bağlantı şeması, hangi elemanın hangi giriş veya çıkış terminaline gideceğini gösterir. Montaj öncesi çizilen şema, kablolama hatalarını önler ve ileride arıza tespitini kolaylaştırır. Katalog bilgileriyle birlikte terminal düzeni, besleme bağlantısı ve ortak uçlar net biçimde belirlenir.
