PLC İLE ANALOG İŞLEMLER EĞİTİMİ
PLC'nin dünyası 0 ve 1'dir; gerçek dünya ise öyle değildir. Kazanın sıcaklığı 20 ile 400 derece arasında her değeri alabilir, deponun seviyesi yüzde 37,4 olabilir, hattın basıncı sürekli oynar. Bu iki dünya arasındaki çevirmenlik analog modüllerin işidir — ve aç-kapa kumandadan gerçek proses kontrolüne geçişin eşiği tam burasıdır. Sıcaklığa göre vana kısmak, seviyeye göre pompa hızı ayarlamak: hepsi analog işlemdir.
1. Analog Modüller: PLC'nin Duyu Organları
Analog giriş modülü, sensörden gelen sürekli sinyali — endüstride standart aralıklar 0-10 V gerilim ya da 4-20 mA akımdır — işlemcinin okuyabileceği sayıya çevirir. Analog çıkış modülü tersini yapar: programın ürettiği sayıyı, oransal vana ya da motor sürücüsünün anlayacağı sürekli sinyale dönüştürür. Sıcaklık ölçümü için özelleşmiş iki modül ailesi vardır: termokupl (thermocouple) modülleri iki farklı metalin ek yerinde doğan milivoltluk gerilimi okur — yüksek sıcaklıkların (fırınlar, eritme ocakları) tercihi; RTD modülleri ise platin direncin sıcaklıkla değişimini ölçer — düşük-orta aralıkta daha hassas ve kararlıdır. Kompakt PLC'lerde bu modüller gövdeye eklenen genişleme birimleri olarak takılır.

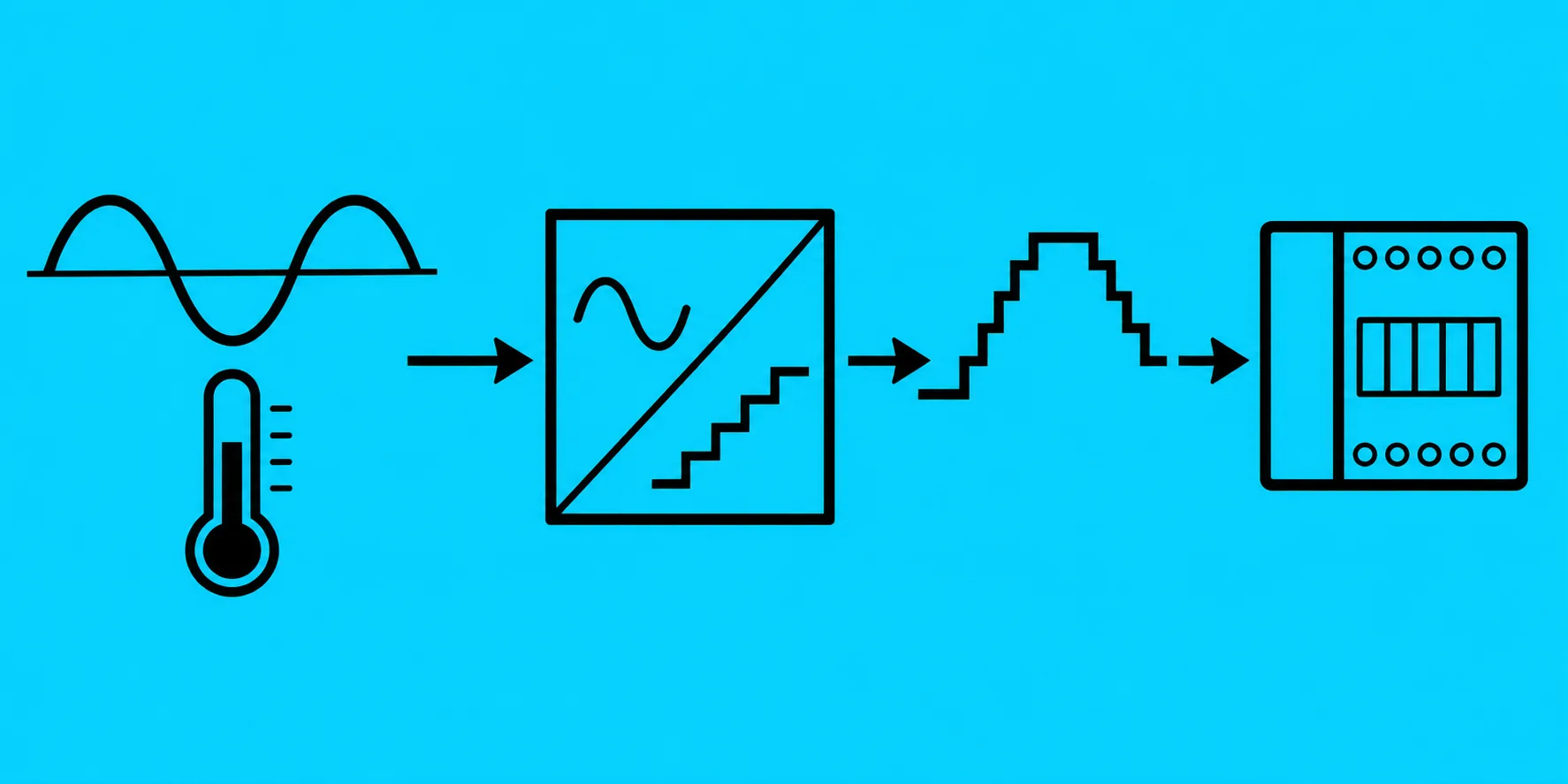

2. Analog-Dijital Dönüşüm: Çözünürlüğün Matematiği
Dönüşümün kalitesini bit sayısı belirler. 8 bitlik bir dönüştürücü ölçüm aralığını 256 basamağa böler; 12 bitlik dönüştürücü 4096 basamağa. Somut fark şudur: 0-400 °C ölçen bir sistemde 8 bit ile bir basamak yaklaşık 1,6 dereceye, 12 bit ile 0,1 dereceye karşılık gelir — hassas proses kontrolünde bu fark, ürün kalitesinin kendisidir. Programcının işi ölçeklemedir (scaling): modülden gelen ham sayıyı (örneğin 0-4000 aralığı) fiziksel değere (0-400 °C) oranlamak ve kontrol mantığını fiziksel değer üzerinden kurmak. Sayısal-analog dönüşüm aynı matematiğin ters yönüdür.
3. Kalibrasyon, Filtreleme ve Bağlantı Disiplini
Analog işin üç saha kuralı vardır:
- Kalibrasyon: Sıfır (offset) ve kazanç (gain) ayarı — girişe bilinen referans sinyal verilir, önce sıfır noktası sonra tam skala ayarlanır. Kalibre edilmemiş modül, sistematik olarak yalan söyleyen bir sensör zinciri üretir.
- Filtreleme: Endüstriyel ortamın elektriksel gürültüsü analog okumaları titretir; modülün filtre ayarı ardışık örnekleri ortalayarak değeri sakinleştirir. Denge önemlidir — aşırı filtre, hızlı değişen prosese geç tepki demektir.
- Kablaj: Analog sinyal kabloları ekranlı seçilir, güç kablolarından ayrı kanaldan yürütülür ve ekran tek noktadan topraklanır. Akım girişine gerilim sinyali bağlamak gibi terminal hataları, hatalı okumanın ötesinde modülü arızaya götürür. Modülün güç tüketimi de PLC besleme bütçesinden düşülür — genişleme modülleri o bütçeyi sessizce tüketir.
Analog işlemler, dijital kumanda temelinin üzerine kurulur — o temel PLC eğitiminde atılır. Modüle bağlanan termokupl, RTD ve basınç sensörlerinin çalışma prensipleri için sensörler ve transdüserler eğitimi doğal tamamlayıcıdır.
Sıkça Sorulan Sorular
PLC'de analog modül ne işe yarar?
PLC işlemcisi yalnızca dijital (0/1) sinyalleri işler. Sıcaklık, basınç, seviye gibi sürekli değişen büyüklükler ise analogtur. Analog giriş modülü bu sinyalleri işlemcinin anlayacağı sayısal değere çevirir; analog çıkış modülü ise tersini yapıp valf veya sürücü gibi elemanları kademeli kumanda eder.
Analog-dijital dönüşüm PLC'de nasıl hesaplanır?
Modül, analog gerilim veya akımı belirli çözünürlükte sayıya çevirir. Örneğin 12 bit modül 0-4000 aralığında değer üretir; 8 bit modül daha düşük çözünürlük verir. Ölçülen fiziksel değeri sayıya oranlamak için ölçek başı ve sonu değerleri programda ölçekleme (scaling) formülüyle hesaplanır.
Thermocouple ve RTD modülü arasındaki fark nedir?
Thermocouple modülü (EM231 TC), iki farklı metalin birleşiminden doğan küçük gerilimi okuyarak yüksek sıcaklıkları ölçer. RTD modülü ise platin direncin sıcaklıkla değişimine dayanır ve düşük-orta sıcaklıklarda daha hassas, kararlı ölçüm verir. Seçim ölçülecek sıcaklık aralığına göre yapılır.
Analog girişlerde filtreleme neden gerekir?
Endüstriyel ortamda sensör sinyallerine elektriksel gürültü karışır ve okunan değer titreyebilir. PLC'nin analog giriş ayarlarındaki filtreleme, ardışık örnekleri ortalayarak bu titremeyi azaltır. Böylece kontrol döngüsü daha kararlı çalışır, ancak çok güçlü filtre tepki hızını yavaşlatır.
Analog modül kalibrasyonu nasıl yapılır?
Modülün sıfır (offset) ve kazanç (gain) ayarları, bilinen referans sinyal verilerek düzenlenir. Önce giriş sıfırlanıp okunan değer sıfıra çekilir, ardından tam skala sinyal verilip kazanç ayarlanır. EM231 gibi modüllerde bu ayarlar üzerindeki potansiyometre veya yapılandırma anahtarlarıyla yapılır.
Analog modül bağlarken nelere dikkat edilmelidir?
Modülün güç gereksinimi PLC besleme kapasitesini aşmamalı, sinyal kabloları güç hatlarından ayrı ve ekranlı çekilmelidir. Akım ve gerilim girişleri doğru terminallere bağlanmalı, ekran topraklaması tek noktadan yapılmalıdır. Yanlış bağlantı hatalı okuma veya modül arızasına yol açar.
