PID KONTROLÜ

PID, endüstriyel kontrolün en yaygın algoritmasıdır: sıcaklık fırınlarından motor hız kontrolüne, basınç hatlarından drone dengesine kadar kapalı çevrimlerin ezici çoğunluğu bu üç harfle döner. Adı korkutucu, fikri gündeliktir — ve onu bir kez sezgiyle kavrayan teknisyen, hangi cihazda karşılaşırsa karşılaşsın aynı üç düğmeyi tanır.

Sezgi için duş yeterlidir. Su soğuk gelince bataryayı sıcağa çevirirsiniz — ne kadar soğuksa o kadar çok (oransal). Az az ısınıyor ama hâlâ istediğiniz gibi değilse, sabırla biraz daha çevirirsiniz (integral). Ve su birden ısınmaya başladıysa, haşlanmadan önce elinizi geri alırsınız (türev). Tebrikler: az önce zihninizde bir PID döngüsü çalıştırdınız.

Üç Terim, Üç Ayrı Karakter

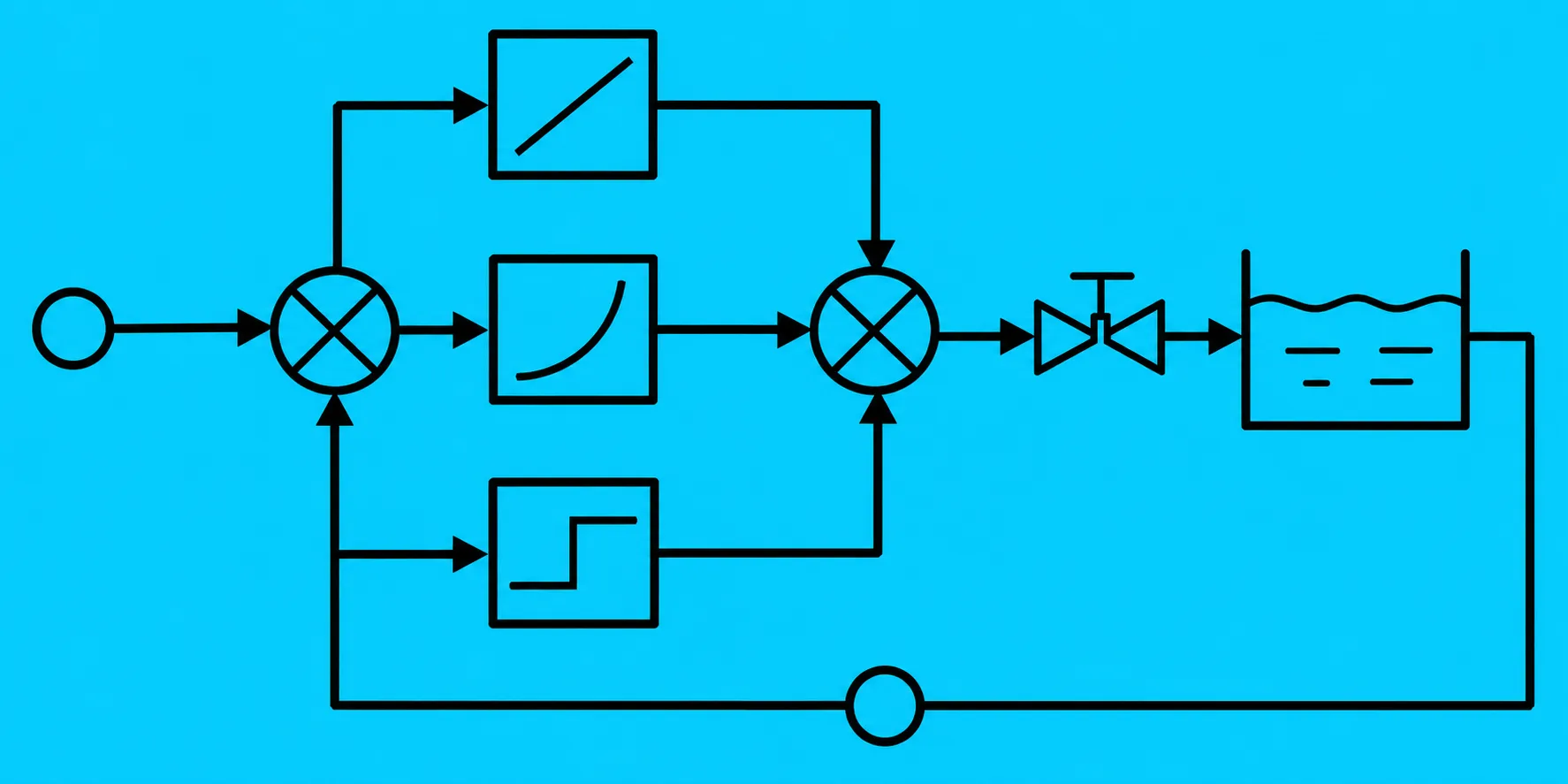

PID denetleyici, ayar noktası (istenen değer) ile ölçülen değer arasındaki hatayı alır ve çıkışını üç terimin toplamından üretir. P (oransal) terimi şimdiki zamana bakar: hata ne kadar büyükse müdahale o kadar serttir. I (integral) terimi geçmişe bakar: küçük ama inatçı hataları zaman içinde biriktirir ve sistemi hedefe tam oturana kadar iter. D (türev) terimi geleceğe bakar: hatanın değişim hızını izler ve hedefe hızla yaklaşan sistemi erkenden frenler. Üçünün ağırlıkları — kazançlar — ayarlanabilir; PID ayarı denen iş, bu üç karakteri sürece uygun oranda karıştırmaktır.

P Tek Başına Neden Yetmez?

Yalnız oransal çalışan bir fırın düşünün: hata büyükken ısıtıcıya çok güç verir, fırın ısındıkça gücü kısar. Sorun tam hedefte ortaya çıkar — hata sıfırlanınca çıkış da sıfırlanır, oysa fırının sıcaklığı korumak için bile bir miktar güce ihtiyacı vardır. Sistem, hedefin biraz altında, kendi kayıplarını karşılayacak kadar hata bırakan bir noktada dengelenir. Bu kalıcı sapmanın adı offset'tir ve oransal kontrolün yapısal kaderidir. Kazancı artırarak offset küçültülebilir; ama kazanç arttıkça sistem sinirlenir, hedef etrafında salınmaya başlar. Bu açmazı çözen, integral terimidir: offset ne kadar küçük olursa olsun zamanla birikir ve çıkışı, hata tam sıfırlanana dek kaydırır.

I'nın Bedeli, D'nin Hüneri

Integral hediye değildir; iki bedeli vardır. Birincisi yavaşlıktır — birikmesi zaman alır. İkincisi taşmadır: hedefe ulaşıldığında biriken integral hâlâ doludur ve sistem hedefi aşar (overshoot), sonra geri döner, birkaç salınımla oturur. İşte türev burada devreye girer: değerin yükseliş hızını görüp çıkışı erkenden kısar, taşmayı yumuşatır. Ama türevin de zayıf karnı vardır — ölçüm gürültüsünü de "değişim" sanır ve çıkışı titretir. Bu yüzden sahadaki döngülerin önemli kısmı yalnızca PI çalışır: sıcaklık ve seviye gibi yavaş süreçlerde türev çoğu zaman kapalıdır; motor konumu ve basınç gibi hızlı süreçlerde ise D, filtresiyle birlikte açılır.

Kazanç Ayarı: Pratik Bir Başlangıç Yolu

1. I ve D'yi kapat, yalnız P ile başla; kazancı düşük tut.
2. P'yi kademeli artır: sistem hedef etrafında sönümlü salınım yapana kadar. Sürekli salınım başladığı noktayı not et — bu, sürecin kritik kazancıdır.
3. P'yi kritik değerin yaklaşık yarısına çek; tepki hızlı ama taşmasız-az taşmalı olmalıdır.
4. I'yı yavaşça aç: kalıcı sapma kabul edilebilir sürede erisin; salınım geri gelirse I'yı azalt.
5. Gerekirse D ekle: taşma hâlâ fazlaysa küçük dozda türev, tepkiyi keskinleştirmeden frenler. Gürültülü ölçümde D'den uzak dur.

Bu deneysel yol, klasik Ziegler-Nichols yönteminin saha uyarlamasıdır ve süreçlerin çoğunda yeterli sonucu verir. Modern PLC ve proses kontrolörlerindeki otomatik ayar (auto-tune) işlevi de benzer bir deneyi kendi başına yapar — çıkışı sallar, tepkiyi ölçer, kazançları önerir. Otomatik ayar iyi bir başlangıçtır; son rötuş yine insan gözüyle, trend eğrisine bakılarak yapılır.

Sahada PID: Üç Klasik Tuzak

• Integral şişmesi (windup): Vana zaten sonuna kadar açıkken hata sürerse integral birikmeye devam eder; hedefe gelindiğinde bu şişkin birikim dev bir taşma yaratır. Modern denetleyicilerde anti-windup vardır — ama sınır değerlerinin doğru girilmesi şartıyla.
• Ölü bölge ve mekanik boşluk: Sıkışan vana, boşluklu bağlantı ya da kademeli çalışan eyleyici, kusursuz ayarlanmış PID'i bile salındırır. Trend eğrisi testere dişi çiziyorsa önce mekanik kontrol edilir, kazançlar sonra.
• Yanlış yön: Isıtma döngüsünde ters bağlanan çıkış ya da ters işaretli kazanç, hatayı düzeltmek yerine büyütür. İlk devreye almada döngü elle (manuel modda) sınanır, otomatiğe öyle geçilir.

PID, kontrolün üç zaman kipini — şimdi, geçmiş, gelecek — tek formülde toplar; ayarı ise matematikten çok gözlem işidir: trend eğrisini okuyan, süreci tanıyan teknisyen üç kazancı birkaç denemede yerine oturtur. Döngünün etrafındaki dünyayı — sensör, eyleyici, kapalı çevrim kavramı — temel mekatronik sistemler yazısında anlatmıştık; röle ve kontaktör seviyesinden başlayıp kontrol mantığını uygulamalı kurmak isteyenler için otomatik kumanda eğitimi sağlam bir zemindir.
