TEMEL MEKATRONİK SİSTEMLER

Otuz yıl önceki çamaşır makinesinde programı bir kam miline bağlı mekanik zamanlayıcı yürütürdü: dişliler döner, kamlar anahtarları sırayla açıp kapatırdı. Bugünkü makinede aynı işi bir mikrodenetleyici yapar; su seviyesini sensörden okur, yükü tartar, devri motora göre ayarlar. İki makine de çamaşır yıkar — ama ikincisi bir mekatronik sistemdir: kararların mekanikten yazılıma taşındığı, sensörle gören, motorla dokunan melez bir makine. Mekatroniği anlamak, modern cihazların neredeyse tamamının ortak anatomisini anlamaktır.

Dört Disiplinin Kesişimi

Mekatronik; mekanik, elektronik, kontrol ve yazılımın tek üründe buluşmasıdır — dört ayrı mühendisliğin toplamı değil, kesişimi. Fark şuradadır: klasik tasarımda her problem kendi disiplininde çözülür; mekatronik tasarımda problem, en ucuz ve en esnek çözümü hangi disiplin veriyorsa oraya taşınır. Devrim niteliğindeki örnek yine çamaşır makinesidir: balans sorununu mekanikçi ağır beton bloklarla çözer, mekatronikçi ise yükü sensörle ölçüp devri yazılımla kademelendirir — makine hafifler, ucuzlar, kumaşa göre davranır. "Bu problemi yazılıma taşıyabilir miyim?" sorusu, mekatronik düşüncenin imzasıdır.

Değişmez Anatomi: Algıla, İşle, Hareket Et

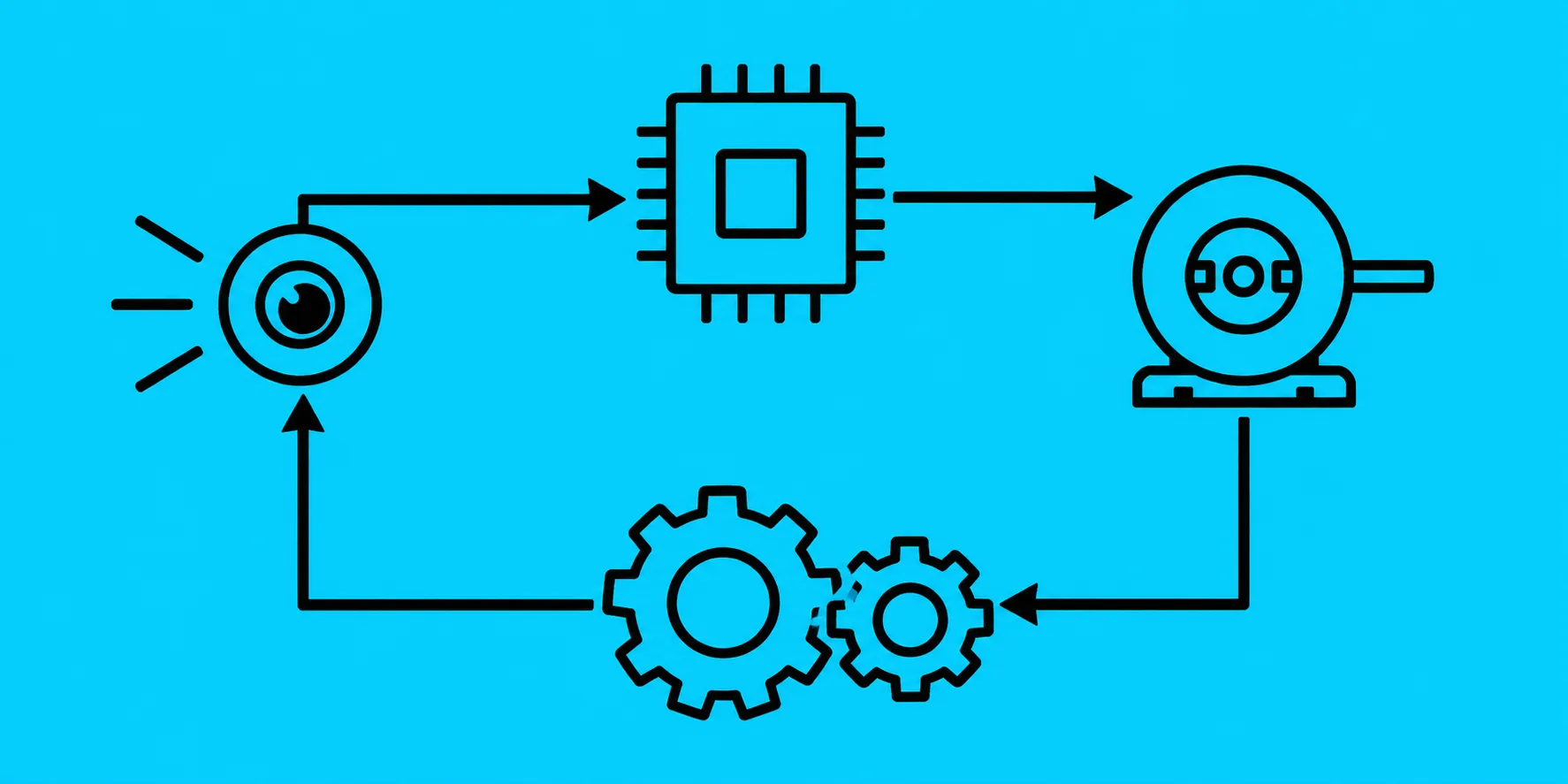

Her mekatronik sistem aynı kapalı çevrimi döndürür. Sensörler fiziksel dünyayı elektriğe çevirir: konum, sıcaklık, kuvvet, mesafe, hız. Denetleyici — çoğunlukla bir mikrodenetleyici, sanayide PLC — okunan değerleri programdaki hedefle karşılaştırır. Eyleyiciler kararı harekete çevirir: DC ve step motorlar, servolar, selenoidler, pnömatik silindirler. Ve zincirin sessiz ortağı mekanizma: dişli kutusu, kayış, vidalı mil — motorun dönüşünü işin istediği harekete dönüştürür. Bu dörtlünün kalitesi zincirin en zayıf halkasıyla sınırlıdır; mikron hassasiyetli enkoder, boşluklu bir dişli kutusunun arkasında değersizdir.

Bir Örneği Parçalayalım: Robot Süpürge

• Sensör katı: Çarpma anahtarları, kızılötesi uçurum sensörleri (merdivenden düşmesin), duvar takip sensörü, tekerlek enkoderleri ve üst modellerde ortam haritalayan lazer mesafe sensörü.
• Denetleyici katı: Sensör verisini birleştirip konum tahmini yapan, süpürme rotasını planlayan ve pil yönetimini yürüten işlemci — cihazın asıl pahalı bileşeni artık motor değil, bu kat ve üstündeki yazılımdır.
• Eyleyici katı: İki tahrik motoru (dönüş, iki tekerleğin hız farkıyla yapılır), fırça motorları ve vakum fanı.
• Mekanizma katı: Tekerlek süspansiyonu (halıya tırmanma), fırça dişli kutuları ve toz haznesi kilit mekaniği.

Aynı parçalama alıştırması otomatik kapıya, ATM'ye, fotokopi makinesine, arabanın ABS frenine uygulanabilir — ve her seferinde aynı dört kat çıkar. Mekatronik öğrenmenin en verimli egzersizi budur: eline aldığın her cihazı zihinsel olarak bu katlara ayırmak.

Atölyede Başlangıç: Küçük Sistem, Tam Çevrim

Mekatronik öğrenimi büyük makinelerle değil, çevrimi eksiksiz kuran küçük düzeneklerle başlar. Klasik ilk proje mesafe korumalı bariyerdir: ultrasonik sensör mesafeyi okur, mikrodenetleyici eşikle karşılaştırır, servo motor bariyeri kaldırır. Üç bileşen, tam bir kapalı çevrim. İkinci adımda çevrime gerçekçilik eklenir: sensör gürültüsünü yazılım filtresiyle bastırmak, motoru ani değil rampalı sürmek, sıkışma durumunu akım artışından yakalamak. Sanayideki dev sistemlerle bu masa düzeneği arasında ölçek dışında ilke farkı yoktur — CNC tezgah da, paketleme hattı da aynı algıla-işle-hareket et çevrimini, daha hızlı ve daha yedekli döndürür.

Mekatronik sistem okumayı öğrenen teknisyen, cihaz markası ve modeli ne olursa olsun aynı haritayla ilerler: sensör ne görüyor, denetleyici ne karar veriyor, eyleyici ne yapıyor, mekanizma nerede boşluk yapıyor? Zincirin gören ucunu derinleştirmek için sensörler ve transdüserler eğitimi doğru adımdır; hassas hareketin işçisi olan step motorların sürülme tekniğini ise step motorlar yazısında ayrıntılı işlemiştik.
