PANOYU MONTAJA HAZIRLAMA EĞİTİMİ
İyi bir pano, montaj masasına gelmeden önce kâğıt üzerinde kurulur. Elemanları plakaya "sığdığı yere" dizen montajcı, ilk arızada kablo yumağının içinde kaybolur; yerleşim krokisi ve bağlantı şemasıyla çalışan montajcı ise hangi klemenste hangi iletkenin olduğunu şemadan dakikalar içinde bulur. Bu içerik, pano işçiliğinin görünmeyen yarısını — proje hazırlama, pano seçimi ve montaja hazırlık adımlarını — iki modül hâlinde ele alır.
1. Proje Hazırlama: Kroki ve Şemalar
Projelendirme, elemanların plaka üzerindeki yerini ve iletkenlerin yolunu önceden belirler. Modülün omurgası dört çizim türüdür:

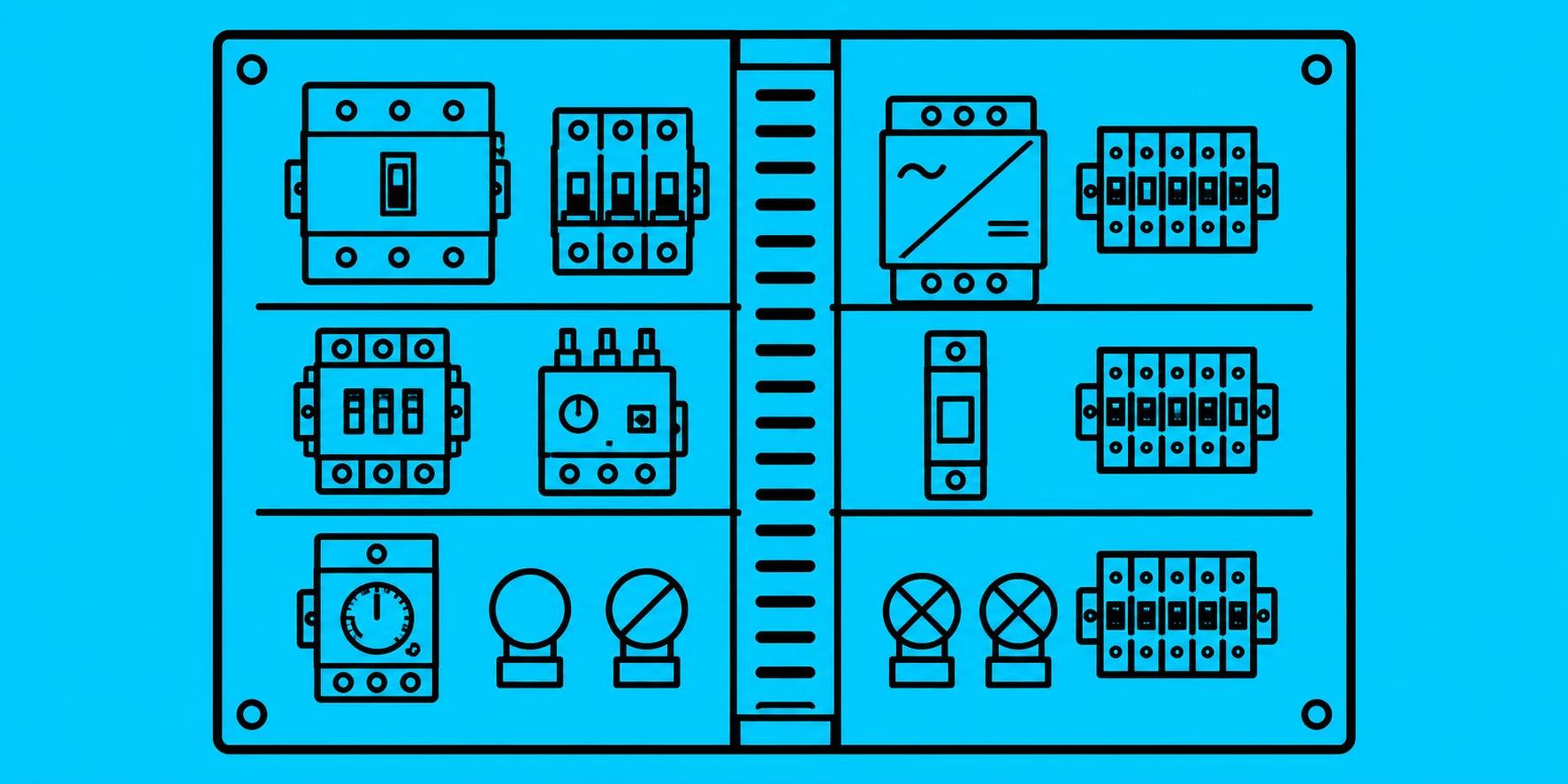

- Yerleşim krokisi: Kontaktör, sigorta ve klemenslerin plaka üzerindeki ölçekli konumu. İki altın kural: ısınan elemanlar (termik, güç kontaktörü) üste-yana, hassas elemanlar alta; gelecekteki ekler için plakanın en az dörtte biri boş bırakılır.
- Tek hat şeması: Üç fazlı sistemin tek çizgiyle sadeleştirilmiş özeti — panonun "haritası". Enerji akışının mantığı bir bakışta okunur.
- Bağlantı (arka) şeması: Her iletkenin klemens numarasıyla birlikte çizildiği uygulama belgesi; montaj bu şemayla yapılır, arıza bu şemayla bulunur.
- Ön görünüş çizimi: Kapak üzerindeki buton, sinyal lambası ve ölçü aletlerinin yerleşimi — operatörün göreceği yüz.
Çizimlerde eleman yerleşimi incelenirken kablo kanalı yolları da planlanır: kuvvet ve kumanda iletkenlerini ayrı kanallardan yürütmek, hem karışıklığı hem elektriksel gürültüyü azaltan standart pratiktir.
2. Pano Seçimi ve Montaja Hazırlama
Doğru pano, içine girecek elemanlardan önce ortama göre seçilir. Modülde incelenen türler ve tipik kullanım yerleri:
- Kuvvet dağıtım tablo ve panoları: Ana enerji dağıtımı; yüksek akımlı bara sistemleri.
- Sac panolar: İç mekân genel uygulamaların standardı.
- Dağıtım ve kumanda tabloları: İlki hatları bölmek, ikincisi motor/süreç kontrolü için.
- Şantiye tabloları: Geçici saha beslemesi; darbeye dayanıklı, kaçak akım korumalı.
- Etanj tablolar: Toza ve neme karşı contalı, yüksek IP korumalı — dış mekân ve ıslak hacimlerin tercihi.
Seçimin resmi çerçevesi şartnamedir: dağıtım tabloları ve panoları için ayrı teknik şartnameler, koruma sınıfını, sac kalınlığını, bara kesitlerini ve test gereksinimlerini bağlar. Şartnameye uymayan pano kabul aşamasında reddedilir; bu yüzden eleman seçiminden önce şartname okunur, gerekiyorsa işe özgü ek şartname hazırlanır.
Montaja hazırlık aşaması ise gövde işçiliğidir: sac tablanın hazırlanması, kroki ölçülerine göre delik yerlerinin markalanması, kablo giriş rakorlarının açılması ve kapak işlemleri. Bu hazırlık özenli yapıldığında eleman montajı seri ilerler — pano işçiliğinde hız, hazırlıkta kazanılır. Eleman montajının kendisi elektrik eğitiminin atölye konusudur; kumanda devrelerinin tasarım tarafı için otomatik kumanda eğitimi tamamlayıcı adımdır.
