PANO MALZEME TESPİT ELEMANLARI VE MONTAJI EĞİTİMİ
Pano işçiliğinde kimsenin övmediği ama her şeyi taşıyan bir katman vardır: cıvatalar, raylar, kanallar, klemensler. Kontaktör dikkat çeker, PLC prestijlidir — ama o cihazları on yıl boyunca yerinde tutan, titreşimde gevşetmeyen ve arızada dakikada buldurtan şey, bu tespit elemanlarının doğru seçilip doğru monte edilmesidir. Bu içerik dört malzeme ailesini ele alır: bağlantı elemanları, kablo kanalları, taşıyıcı raylar ve klemensler.
1. Bağlantı Elemanları: Cıvatadan Kupilyaya
Ailenin üyeleri benzeşir ama görevleri ayrışır. Vida hazır dişe girer ya da kendi yivini açar — somunsuz çalışır; sac vida ince metale kendi dişini keserek tutunur, pano gövde işlerinin klasiğidir. Cıvata-somun ikilisi ise yük taşıyan ve sökülebilir bağlantıların çözümüdür. Rondela baskıyı yüzeye yayar; yaylı rondela titreşimde gevşemeyi önler — panoda kontaktörlerin her çekişi küçük bir titreşimdir ve yaylı rondelasız bağlantı yıllar içinde kendini çözer. Tamamlayıcılar da unutulmaz: kelepçe kablo demetlerini toplar, segman mil üzerindeki parçayı ekseninde tutar, kupilya somunun dönerek açılmasını mekanik olarak kilitler.
2. Kablo Kanalları
Kanal seçimi katalogdan yapılır: genişlik ve yükseklik, taşınacak kablo sayısı ve kesitine göre standart ölçülerden seçilir — pratik kural, kanalın yaklaşık %70 doluluğu aşmamasıdır; tıka basa dolu kanal ısı biriktirir ve sonradan tek kablo bile eklettirmez. Kesim, ölçü alındıktan sonra ince dişli testere ya da kanal makasıyla, çapaksız yapılır; kesik kenar eğelenir — çapaklı kenar, içinden geçen kablonun yalıtımını yıllar içinde keser. Montaj, krokideki güzergâha göre vida ya da perçinle yapılır.
3. Taşıyıcı Raylar
Taşıyıcı ray — sektörün diliyle DIN rayı — pano montajını delik delme işinden kurtaran standarttır: kontaktör, sigorta, röle ve klemensler tırnaklı mekanizmalarıyla raya oturtulur, tornavidayla saniyeler içinde sökülür. Ray tipi ve boyu katalogdan, monte edilecek cihazların ağırlığına ve dizilimine göre seçilir. Kesimde kural kanalla aynıdır: ölçü, dik kesim, çapak temizliği. Ray montaj plakasına vidalanırken terazisi kontrol edilir — eğik ray, üzerine dizilen bütün cihaz sırasını eğik gösterir.
4. Klemensler: Panonun Bağlantı İstasyonu
Klemens, iletkenleri güvenli ve düzenli biçimde buluşturan ray montajlı terminaldir. Türleri iş tanımını söyler: geçiş klemensi (standart bağlantı), topraklama klemensi (sarı-yeşil, raya elektriksel temaslı), sigortalı klemens (hat koruması içeride) ve test klemensi (ölçüm için açılabilir). Asıl ustalık aparatlarındadır:
- Durdurucu: Ray uçlarına takılır, klemens grubunun kaymasını önler.
- Ayırma plakası: Farklı potansiyeldeki gruplar arasına yalıtım ve görsel sınır koyar.
- Üst köprü: Komşu klemensleri tek potansiyelde birleştirir — ortak beslemenin temiz çözümü.
- Test fişi, ikaz plakası, grup etiketi: Ölçüm erişimi, uyarı ve adresleme — panonun bakım dostu olmasının küçük ama belirleyici parçaları.

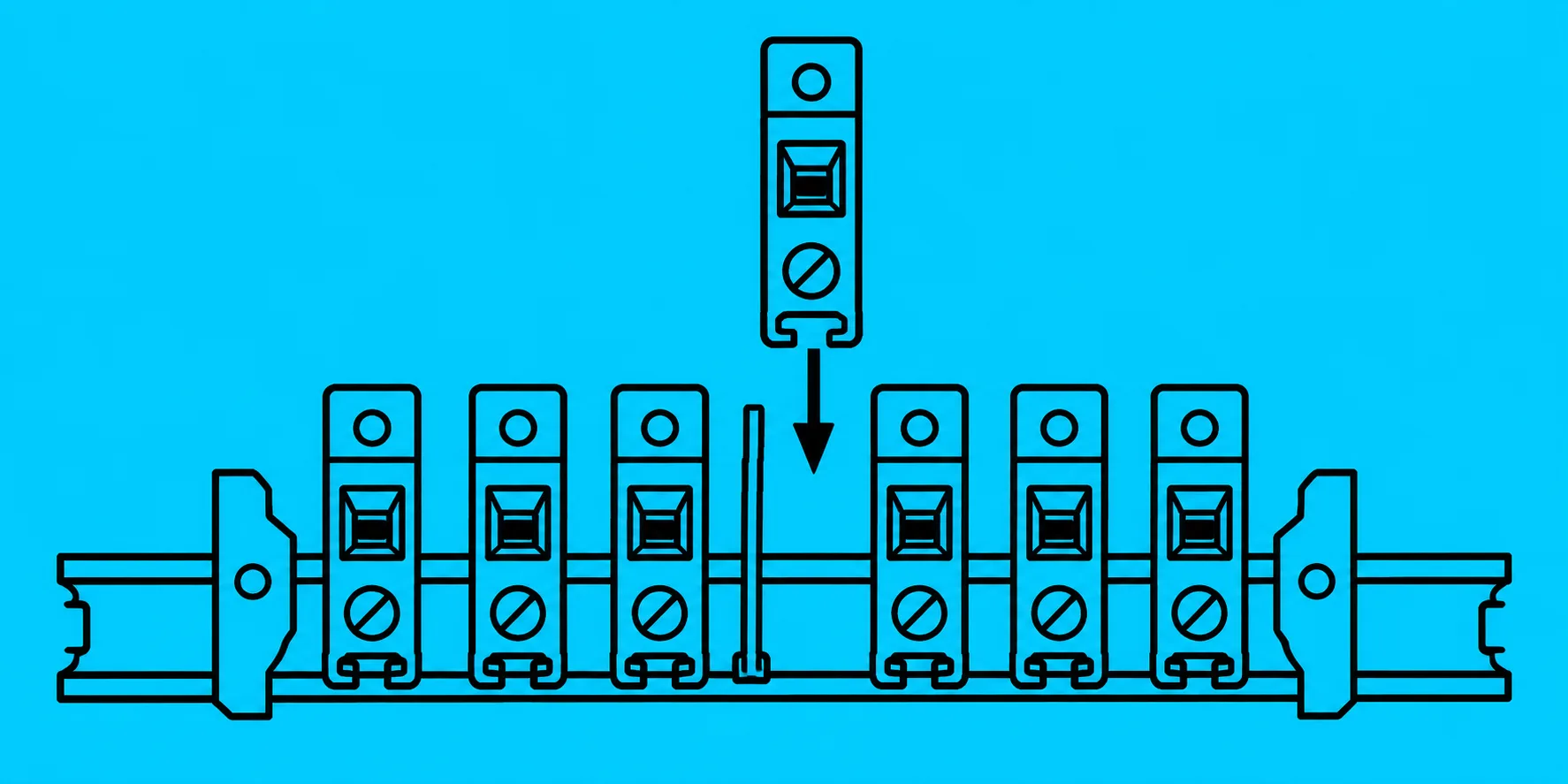

Montaj sırası bellidir: klemensler raya dizilir, gruplar ayırma plakalarıyla bölünür, uçlara durdurucular takılır, etiketler işlenir. Bu düzenin bütünü — kroki, kesim, montaj — atölye pratiğiyle oturur: elektrik eğitimi pano montaj zincirini uygulamalı çalıştırır; elemanların yerleşimini belirleyen çizim tarafı için elektrik proje çizimi eğitimi doğal tamamlayıcıdır.
Sıkça Sorulan Sorular
Pano içinde taşıyıcı ray ne işe yarar?
Taşıyıcı ray, kontaktör, sigorta, klemens ve röle gibi cihazların pano montaj plakasına hızlı ve düzenli takılmasını sağlayan profildir. En yaygın türü DIN rayıdır; cihazlar tırnaklı bağlantısıyla raya geçirilir. Ray sayesinde cihazlar sökülüp takılırken delik açmaya gerek kalmaz, montaj ve bakım kolaylaşır.
Vida ile cıvata arasındaki fark nedir?
Vida kendi yivini açarak veya hazır dişe girerek tek başına bağlantı yapar; somun gerektirmez. Cıvata ise somunla birlikte kullanılır, iki parçayı arasından geçerek sıkıştırır. Panoda sac vidalar ince metal yüzeylere tutturma için, cıvata-somun ise sökülebilir ve yük taşıyan bağlantılar için tercih edilir.
Rondela neden kullanılır?
Rondela, cıvata veya somunun altına konularak baskı kuvvetini geniş bir yüzeye yayar ve yüzeyin ezilmesini önler. Yaylı rondela ise titreşim altında bağlantının kendiliğinden gevşemesini engeller. Panoda titreşim ve termik genleşme olduğundan, kritik bağlantılarda yaylı rondela kullanımı bağlantı güvenliğini artırır.
Kablo kanalı seçiminde nelere dikkat edilir?
Kablo kanalı, içinden geçecek kablo sayısına ve kesitine göre seçilir; kanal kapasitesinin yaklaşık yüzde yetmişinden fazlası doldurulmamalıdır. Kanal genişliği ve yüksekliği katalogdaki standart ölçülerden belirlenir. Yetersiz kanal kabloların sıkışmasına ve ısı birikimine yol açar, bu da yalıtım ömrünü kısaltır.
Klemens nedir ve hangi tipleri vardır?
Klemens, iki veya daha fazla iletkeni güvenli şekilde birbirine bağlayan terminal elemanıdır ve taşıyıcı raya monte edilir. Geçiş klemensi, topraklama klemensi, sigortalı klemens ve test klemensi gibi türleri vardır. Ayırma plakası, durdurucu ve grup etiketi gibi aparatlarla gruplanıp düzenli bir bağlantı bloğu oluşturulur.
Klemens montajında durdurucu ve ayırma plakası ne işe yarar?
Durdurucu, raya dizilen klemenslerin kaymasını önleyerek grubu sabit tutar; rayın iki ucuna takılır. Ayırma plakası ise farklı potansiyeldeki klemens grupları arasına konularak yalıtım ve görsel ayrım sağlar. Bu aparatlar klemens grubunun düzenli, güvenli ve karışmadan kalmasını sağlar.
