PANO KABLO MONTAJI EĞİTİMİ
İki panoya bakın: ikisi de aynı devreyi kuruyor, ikisi de çalışıyor. Ama birinde kablolar kanalın içinde, her uçta numara etiketi, her klemens işaretli; diğerinde renkli bir kablo yumağı. İlk arıza geldiğinde ikisi arasındaki fark saat cinsinden ölçülür. Pano kablaj işçiliği, panonun çalışmasını değil yaşatılabilmesini belirleyen zanaattır. Bu içerik o zanaatı dört adımda ele alır: etiketleme, kablo bilgisi, kablo hazırlama ve montaj.
1. Etiketleme: Panonun Dili
Kablaj projeden başlar: kumanda devresi sistemin mantığını, güç devresi enerji akışını anlatır; her cihaz standart harf koduyla (K kontaktör, F koruma, S buton) işaretlidir. Panoda bu dilin fiziksel karşılığı etiketlerdir: klemens etiketleri, kumanda ve güç elemanı etiketleri, buton/şalter etiketleri, uyarı etiketleri ve firma tanıtım plakası. İyi etiket iki soruya anında cevap verir: "bu ne?" ve "projede nerede?". Etiketler görünür yüzeye, cihazın değiştirilmesinden etkilenmeyecek konuma monte edilir; plakalar pop perçinle sabitlenir — yapıştırma etiket sıcak panoda birkaç yılda dökülür.
2. Kabloyu Tanımak
Pano kablosu seçimi iki eksende yapılır: kesit (taşınacak akım — güç hatları kalın, kumanda hatları ince; standart kesit tablosundan seçilir) ve tip (yalıtım ve kullanım yeri). Türkiye'de harf kodları yerleşiktir: N tipi standart tesisat kablolarını, Y tipi PVC yalıtımlıları, F tipi çok telli esnek iletkenleri işaretler. Pano içinde hareket eden kapak bağlantıları ve titreşimli cihazlarda çok telli esnek kablo şarttır — tek telli iletken titreşimde kırılır.
3. Kablo Hazırlama: Ölç, Soy, Kodla, Sık
Hazırlığın sırası bellidir ve her adımın bir "neden"i vardır:
- Ölçü alma: Kablo, cihazlar arası kanal güzergâhından ölçülür — kuş uçuşu değil. Kısa kalan kablo gergin bağlantı, gereksiz uzun kablo kanal şişkinliği üretir.
- Soyma: Kablo soyma pensiyle, iletken telleri çentiklenmeden. Bıçakla soyulan çok telli iletkenin kopan her teli, kesitin ve akım kapasitesinin azalması demektir.
- Kodlama: Her iletkenin iki ucuna projedeki numarası takılır. Kodlama panonun hafızasıdır — 200 kablolu bir panoda kodsuz arıza aramak, adressiz şehirde ev aramaktır.

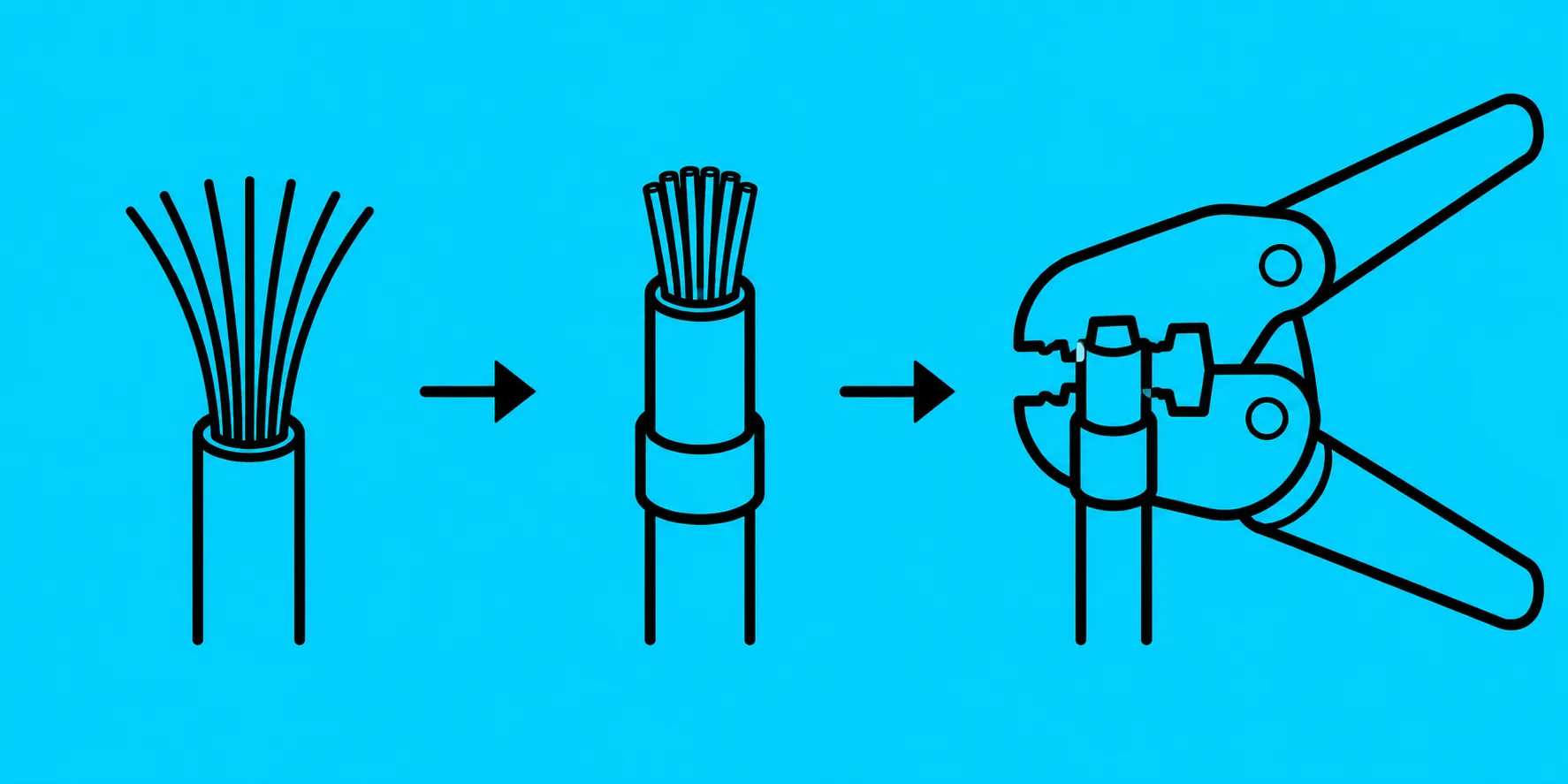

- Yüksük ve pabuç: Çok telli iletkenin ucu yüksükle tek gövde yapılır, cıvatalı bağlantılara pabuç takılır; ikisi de uygun sıkma pensiyle sıkılır. Çıplak tel demetini klemense sıkıştırmak, zamanla gevşeyen ve ısınan bağlantının klasik reçetesidir.
4. Montaj: Kanal, Form ve Topraklama
Hazır kablolar kanala doluluk payı bırakılarak yerleştirilir — ağzına kadar dolu kanal hem ısıyı hapseder hem sonradan kablo eklemeyi imkânsızlaştırır. Kumanda ve güç kabloları mümkünse ayrı kanaldan yürür; kanal dışında kalan geçişler spiralle toplanır. Cihaza çıkan kabloya form verilir: dik, düzenli, okunabilir. Son ve pazarlıksız adım topraklamadır: cihaz gövdeleri ve pano şasesi, topraklama pulları ve sarı-yeşil iletkenlerle koruma barasına bağlanır. Boyalı yüzeye yapılan topraklama bağlantısı bağlantı değildir — pul, boyayı delip metale ulaştığı için kullanılır.
Kablaj, projeyi okuyup panoya işleyen elin işidir; bu eli elektrik eğitimi atölyede yetiştirir. Kabloların bağlandığı devrelerin tasarımını kavramak isteyenler için elektrik proje çizimi eğitimi doğal tamamlayıcıdır.
Sıkça Sorulan Sorular
Pano kablo montajında kablo kesiti nasıl seçilir?
Kablo kesiti, üzerinden geçecek akıma ve standart iletken kesit tablolarına göre belirlenir. Güç devrelerinde akım büyük olduğu için kalın kesitli kablo, kumanda devrelerinde ise düşük akım nedeniyle ince kesitli kablo kullanılır. Kesit yetersizse kablo ısınır; gereğinden kalın kesit ise maliyeti ve montaj zorluğunu artırır.
Kablo kodlaması neden yapılır?
Kablo kodlaması, her iletkenin iki ucuna proje numarasının yazıldığı işaretleme işlemidir. Onlarca kablonun olduğu panoda hangi kablonun nereye gittiğini kodlama olmadan bulmak neredeyse imkansızdır. Kodlama; arıza bulmayı, bakımı ve sonradan yapılacak değişiklikleri büyük ölçüde kolaylaştırır.
Pabuç ve yüksük ne işe yarar?
Yüksük, çok telli iletkenin soyulmuş ucunu tek gövde haline getirip klemense düzgün oturmasını sağlar; tellerin dağılıp gevşek bağlantı yapmasını önler. Pabuç ise kablo ucuna cıvatalı bağlantı için halka veya çatal form verir. İkisi de uygun sıkma pensiyle sıkılır, böylece temas direnci düşer ve bağlantı güvenli olur.
Kablolar kanal içine nasıl yerleştirilir?
Kablolar plastik kablo kanalları içine düzenli şekilde toplanarak yerleştirilir; kanal kapasitesinin üzerinde doldurulmamalıdır. Kumanda ve güç kabloları mümkün olduğunca ayrı tutulur. Kablolara form verilerek cihazlara dik ve düzgün çıkış yapılır; bu hem görünüm hem de bakım kolaylığı sağlar.
Pano içinde topraklama neden önemlidir?
Topraklama, yalıtım arızası durumunda metal pano gövdesinde oluşabilecek tehlikeli gerilimi toprağa akıtarak elektrik çarpması riskini ortadan kaldırır. Cihaz gövdeleri ve pano şasesi topraklama pulları ve iletkenleriyle koruma barasına bağlanır. Topraklama olmadan tek bir kaçak akım dokunan kişi için ölümcül olabilir.
Pano projesinde kumanda ve güç devreleri nasıl okunur?
Projede kumanda devresi sistemin mantığını, güç devresi ise enerji akışını gösterir. Cihazlar standart sembollerle çizilir; her bağlantı noktası klemens grup numarası ve klemens numarasıyla etiketlenir. Devre okunurken bu numaralar takip edilerek hangi cihazın hangi klemense bağlandığı belirlenir ve montaj buna göre yapılır.
